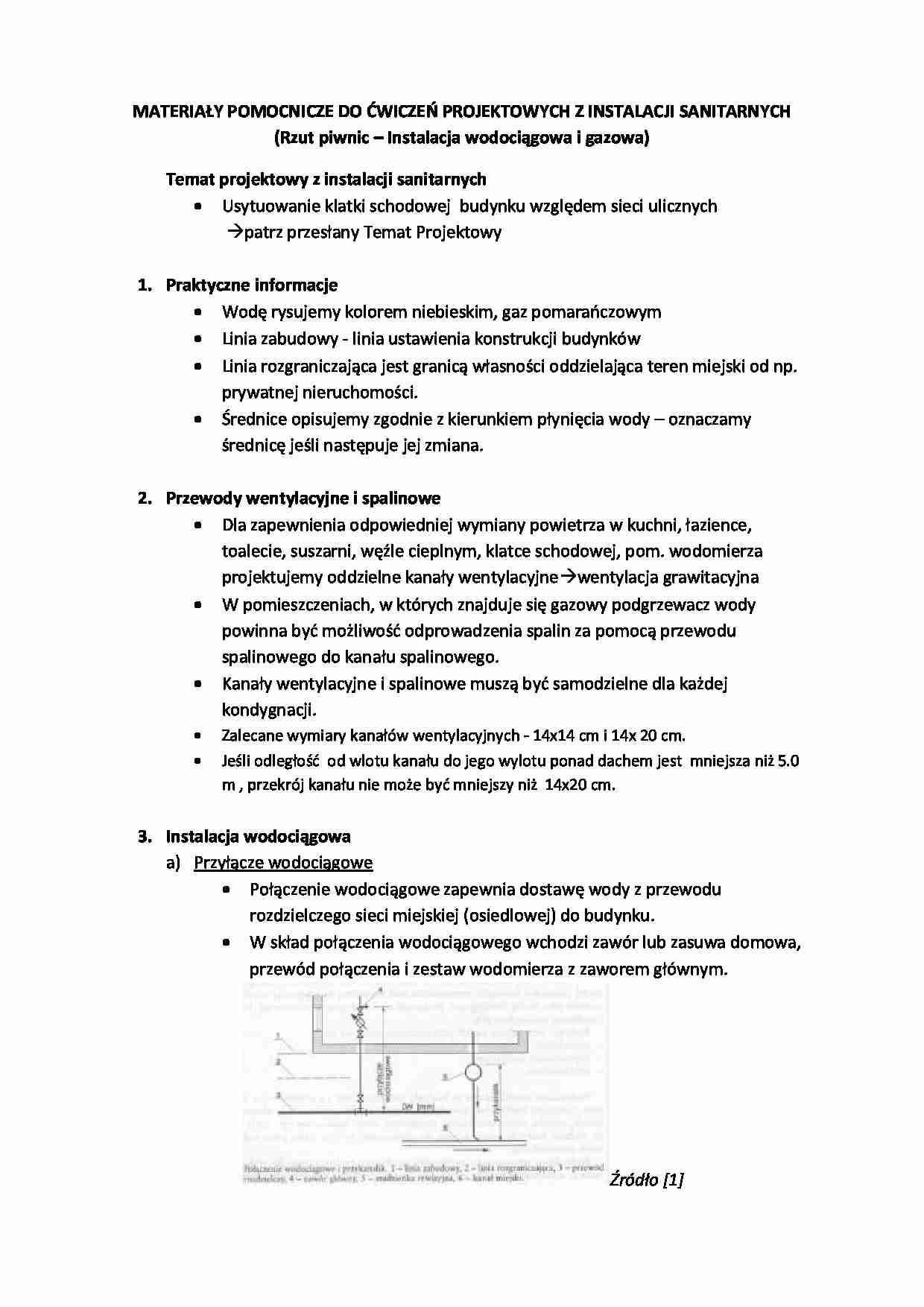

MATERIAŁY POMOCNICZE DO ĆWICZEŃ PROJEKTOWYCH Z INSTALACJI SANITARNYCH (Rzut piwnic – Instalacja wodociągowa i gazowa) Temat projektowy z instalacji sanitarnych Usytuowanie klatki schodowej budynku względem sieci ulicznych patrz przesłany Temat Projektowy 1. Praktyczne informacje Wodę rysujemy kolorem niebieskim, gaz pomarańczowym Linia zabudowy - linia ustawienia konstrukcji budynków Linia rozgraniczająca jest granicą własności oddzielająca teren miejski od np. prywatnej nieruchomości. Średnice opisujemy zgodnie z kierunkiem płynięcia wody – oznaczamy średnicę jeśli następuje jej zmiana. 2. Przewody wentylacyjne i spalinowe Dla zapewnienia odpowiedniej wymiany powietrza w kuchni, łazience, toalecie, suszarni, węźle cieplnym, klatce schodowej, pom. wodomierza projektujemy oddzielne kanały wentylacyjnewentylacja grawitacyjna W pomieszczeniach, w których znajduje się gazowy podgrzewacz wody powinna być możliwość odprowadzenia spalin za pomocą przewodu spalinowego do kanału spalinowego. Kanały wentylacyjne i spalinowe muszą być samodzielne dla każdej kondygnacji. Zalecane wymiary kanałów wentylacyjnych - 14x14 cm i 14x 20 cm. Jeśli odległość od wlotu kanału do jego wylotu ponad dachem jest mniejsza niż 5.0 m , przekrój kanału nie może być mniejszy niż 14x20 cm. 3. Instalacja wodociągowa a) Przyłącze wodociągowe Połączenie wodociągowe zapewnia dostawę wody z przewodu rozdzielczego sieci miejskiej (osiedlowej) do budynku. W skład połączenia wodociągowego wchodzi zawór lub zasuwa domowa, przewód połączenia i zestaw wodomierza z zaworem głównym. Źródło [1] Zasuwa domowa może być położona przy przewodzie , lub w pobliżu budynku, jednak nie bliżej niż 1 m od ściany zewnętrznej. Połączenie wodociągowe powinno być ułożone ze spadkiem min 3%o, optymalnie 1-2%. Przewód rozdzielczy łączy się z przewodem doprowadzającym wodę do budynku za pomocą trójnika lub opaski. Jeżeli d 50mm lub d ½ D stosujemy trójnik Trójnik - łączenie obu przewodów możliwe w każdej sytuacji, ale kłopotliwe (wstawienie trójnika w pracujący przewód wodociągowy wymaga opróżnienia przewodu z wody na znacznej długości od zasuwy do zasuwy) Przykładowe trójniki do rur PE (trójnik i gwinty wykonane z polipropylenu, elementy zamykające z mosiądzu z głowicą ze stali nierdzewnej) .
(…)
…, Wydawnictwa Naukowo-Techniczne, Warszawa, 2007.
Zajda R. : „ Instalacje gazowe na paliwa gazowe. Warunki techniczne z komentarzami.
Wymagania odbioru i użytkowania. Przepisy prawne i normy”, Cobo-Profil, 2003.
MATERIAŁY POMOCNICZE DO ĆWICZEŃ PROJEKTOWYCH Z INSTALACJI SANITARNYCH
(Rzut piwnic – Instalacja wodociągowa i gazowa)
Temat projektowy z instalacji sanitarnych
Usytuowanie klatki schodowej budynku…
… „Seidel-Przywecki” Sp. z o.o. , Warszawa 2005.
2. Bąkowski K.: „Sieci i instalacje gazowe – poradnik projektowania, budowy i eksploatacji”,
Wydanie trzecie poprawione, Wydawnictwa Naukowo-Techniczne, Warszawa, 2007.
3. Zajda R. : „ Instalacje gazowe na paliwa gazowe. Warunki techniczne z komentarzami.
Wymagania odbioru i użytkowania. Przepisy prawne i normy”, Cobo-Profil, 2003.
…
… prowadzimy w korytarzu piwnicy, a nie w
komórkach lokatorskich.
Pod pionami powinny znajdować się zawory odcinające kulowe ze spustem od
strony pionu
4. Instalacja gazowa
Źródło [3]
Nowe przyłącza niskiego i średniego ciśnienia są budowane najczęściej z rur
polietylenowych.
Źródło [3]
Główny kurek gazowy w budownictwie mieszkalnym wielorodzinnym
umieszczamy w szafce naściennej na zewnątrz budynku…
…
W miejscach przejścia przewodów wodociągowych przez przegrody
budowlane i ławy fundamentowe powinny być osadzone tuleje ochronne,
przy czym w miejscach tych nie może być połączeń rur. Przestrzeń między
rurą a tuleją ochronną powinna być wypełniona szczeliwem trwale
elastycznym obojętnym chemicznie stosunku do tworzywa, z którego
wykonana jest rura.
c) Zestaw wodomierzowy
Przed i za wodomierzem…
