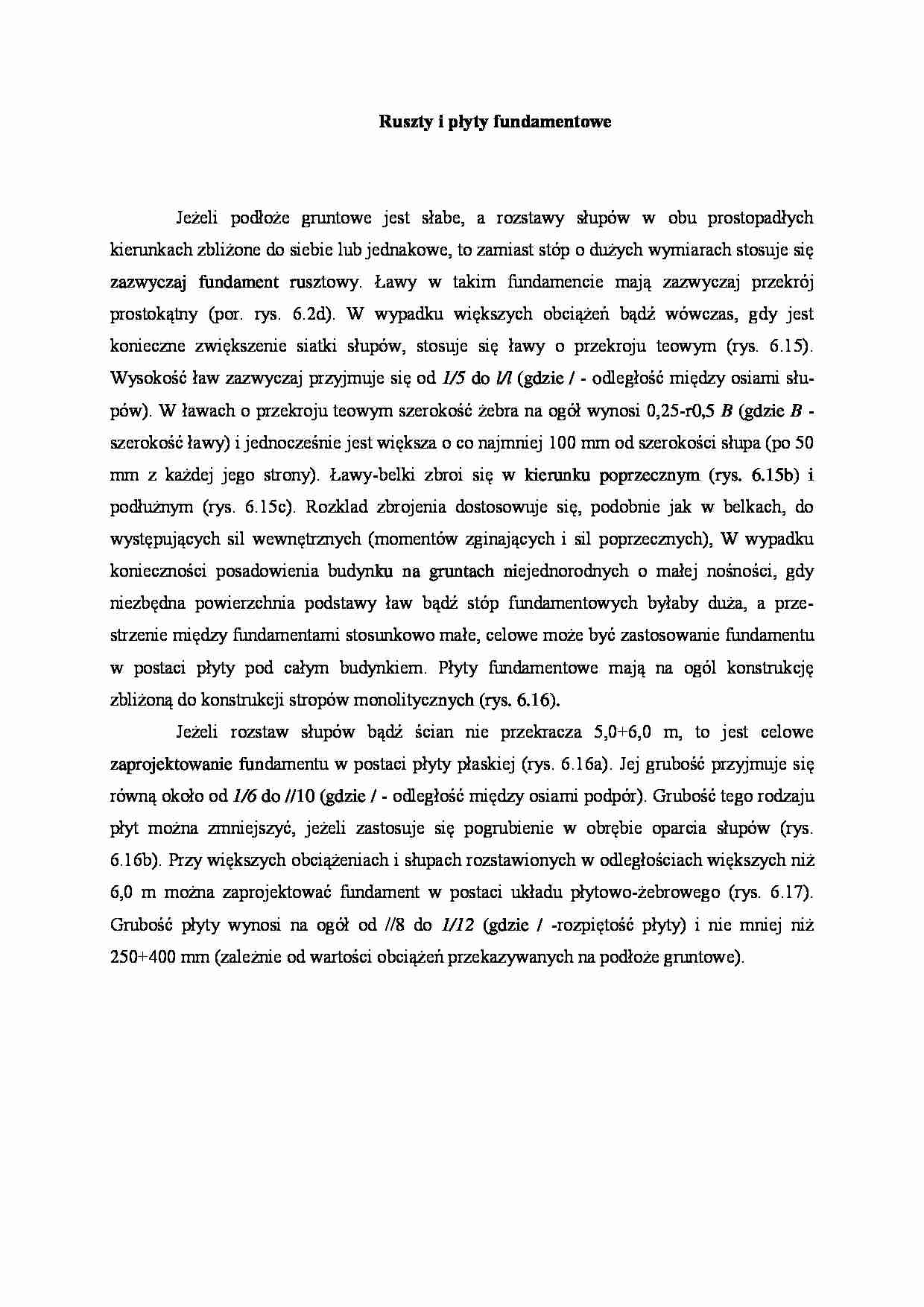

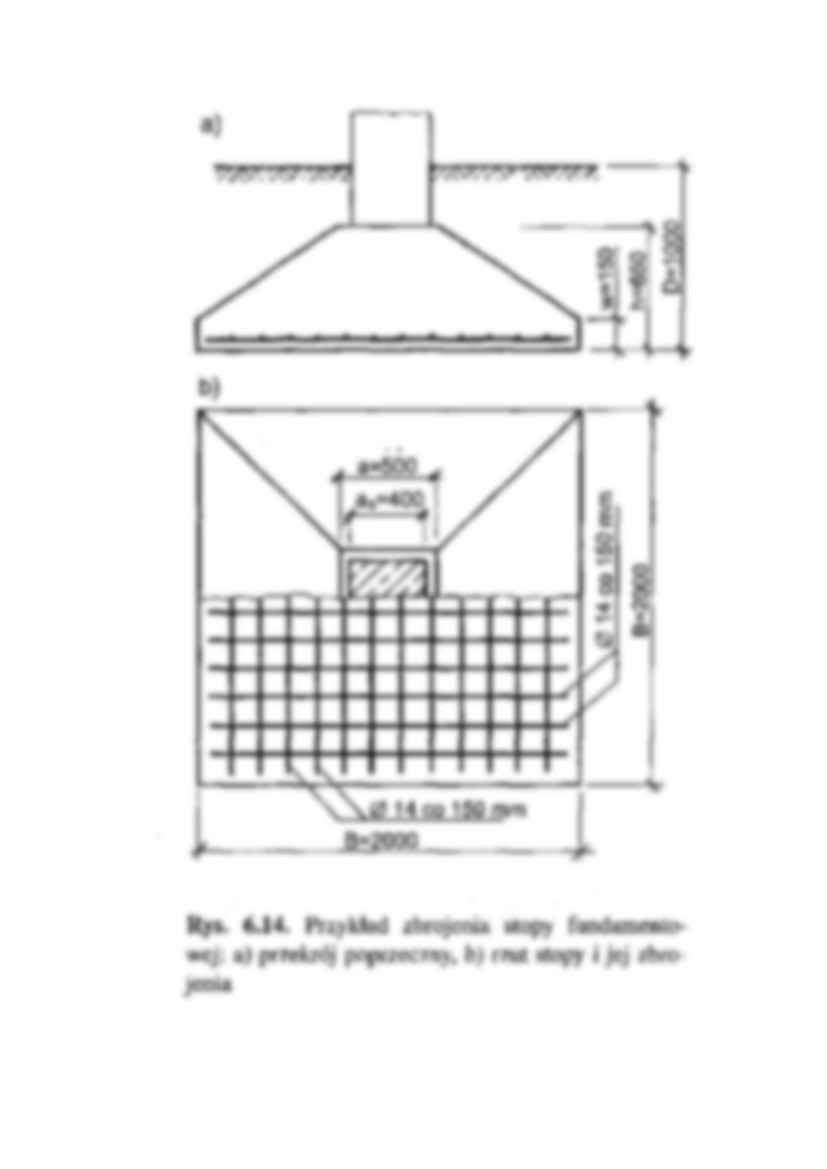

Ruszty i płyty fundamentowe
Jeżeli podłoże gruntowe jest słabe, a rozstawy słupów w obu prostopadłych kierunkach zbliżone do siebie lub jednakowe, to zamiast stóp o dużych wymiarach stosuje się zazwyczaj fundament rusztowy. Ławy w takim fundamencie mają zazwyczaj przekrój prostokątny (por. rys. 6.2d). W wypadku większych obciążeń bądź wówczas, gdy jest konieczne zwiększenie siatki słupów, stosuje się ławy o przekroju teowym (rys. 6.15). Wysokość ław zazwyczaj przyjmuje się od 1/5 do l/l (gdzie / - odległość między osiami słupów). W ławach o przekroju teowym szerokość żebra na ogół wynosi 0,25-r0,5 B (gdzie B - szerokość ławy) i jednocześnie jest większa o co najmniej 100 mm od szerokości słupa (po 50 mm z każdej jego strony). Ławy-belki zbroi się w kierunku poprzecznym (rys. 6.15b) i podłużnym (rys. 6.15c). Rozklad zbrojenia dostosowuje się, podobnie jak w belkach, do występujących sil wewnętrznych (momentów zginających i sil poprzecznych), W wypadku konieczności posadowienia budynku na gruntach niejednorodnych o małej nośności, gdy niezbędna powierzchnia podstawy ław bądź stóp fundamentowych byłaby duża, a przestrzenie między fundamentami stosunkowo małe, celowe może być zastosowanie fundamentu w postaci płyty pod całym budynkiem. Płyty fundamentowe mają na ogól konstrukcję zbliżoną do konstrukcji stropów monolitycznych (rys. 6.16).
Jeżeli rozstaw słupów bądź ścian nie przekracza 5,0+6,0 m, to jest celowe zaprojektowanie fundamentu w postaci płyty płaskiej (rys. 6.16a). Jej grubość przyjmuje się równą około od 1/6 do //10 (gdzie / - odległość między osiami podpór). Grubość tego rodzaju płyt można zmniejszyć, jeżeli zastosuje się pogrubienie w obrębie oparcia słupów (rys. 6.16b). Przy większych obciążeniach i słupach rozstawionych w odległościach większych niż 6,0 m można zaprojektować fundament w postaci układu płytowo-żebrowego (rys. 6.17). Grubość płyty wynosi na ogół od //8 do 1/12 (gdzie / -rozpiętość płyty) i nie mniej niż 250+400 mm (zależnie od wartości obciążeń przekazywanych na podłoże gruntowe).
