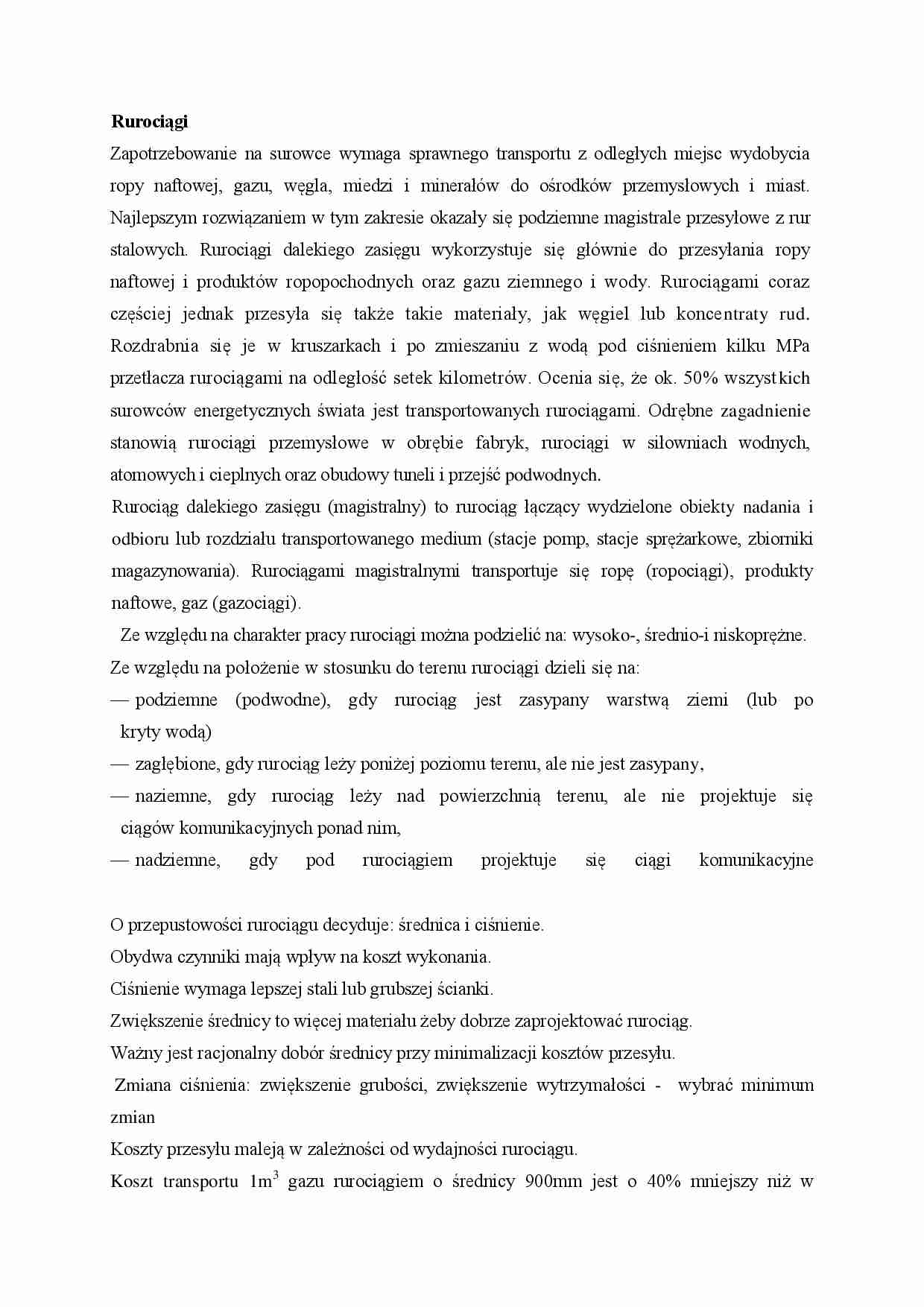

Rurociągi
Zapotrzebowanie na surowce wymaga sprawnego transportu z odległych miejsc wydobycia ropy naftowej, gazu, węgla, miedzi i minerałów do ośrodków przemysłowych i miast. Najlepszym rozwiązaniem w tym zakresie okazały się podziemne magistrale przesyłowe z rur stalowych. Rurociągi dalekiego zasięgu wykorzystuje się głównie do przesyłania ropy naftowej i produktów ropopochodnych oraz gazu ziemnego i wody. Rurociągami coraz częściej jednak przesyła się także takie materiały, jak węgiel lub koncentraty rud. Rozdrabnia się je w kruszarkach i po zmieszaniu z wodą pod ciśnieniem kilku MPa przetłacza rurociągami na odległość setek kilometrów. Ocenia się, że ok. 50% wszystkich surowców energetycznych świata jest transportowanych rurociągami. Odrębne zagadnienie stanowią rurociągi przemysłowe w obrębie fabryk, rurociągi w siłowniach wodnych, atomowych i cieplnych oraz obudowy tuneli i przejść podwodnych.
Rurociąg dalekiego zasięgu (magistralny) to rurociąg łączący wydzielone obiekty nadania i odbioru lub rozdziału transportowanego medium (stacje pomp, stacje sprężarkowe, zbiorniki magazynowania). Rurociągami magistralnymi transportuje się ropę (ropociągi), produkty naftowe, gaz (gazociągi).
Ze względu na charakter pracy rurociągi można podzielić na: wysoko-, średnio-i niskoprężne.
Ze względu na położenie w stosunku do terenu rurociągi dzieli się na:
podziemne (podwodne), gdy rurociąg jest zasypany warstwą ziemi (lub po kryty wodą)
zagłębione, gdy rurociąg leży poniżej poziomu terenu, ale nie jest zasypany,
naziemne, gdy rurociąg leży nad powierzchnią terenu, ale nie projektuje się ciągów komunikacyjnych ponad nim,
nadziemne, gdy pod rurociągiem projektuje się ciągi komunikacyjne O przepustowości rurociągu decyduje: średnica i ciśnienie.
Obydwa czynniki mają wpływ na koszt wykonania.
Ciśnienie wymaga lepszej stali lub grubszej ścianki.
Zwiększenie średnicy to więcej materiału żeby dobrze zaprojektować rurociąg.
Ważny jest racjonalny dobór średnicy przy minimalizacji kosztów przesyłu.
Zmiana ciśnienia: zwiększenie grubości, zwiększenie wytrzymałości - wybrać minimum zmian
Koszty przesyłu maleją w zależności od wydajności rurociągu.
Koszt transportu 1m3 gazu rurociągiem o średnicy 900mm jest o 40% mniejszy niż w przypadku rurociągu o średnicy 600mm.
Rurociąg pracuje pod ciśnieniem 70÷80atm czyli 7÷8MPa.
W przypadku zasilania budynku wodą 2÷5atm.
Całością spraw energetycznych zajmuje się Międzynarodowa Agencja Energii.
Wyposażenie rurociągu: stacja pomp, stacje sprężarkowe, zbiorniki do magazynowania, dodatkowo stacje pomiarowe.
(…)
… się Międzynarodowa Agencja Energii.
Wyposażenie rurociągu: stacja pomp, stacje sprężarkowe, zbiorniki do magazynowania, dodatkowo stacje pomiarowe.
Cały rurociąg sklada się z podst. elem. skład:
1) rury przewodowe i osłonowe:
przewodowe - sam rurociąg
osłonowe - o większej średnicy, zabezpiecza rurociąg przed wpływem zagrożeń zewnętrznych.
2) armatura trasowa - zasuwy, zawory odcinające, zawory zwrotne
3) komory…
….
12) zdalne sterowanie zaworami występującymi na trasie urządzenia do wykrywania przecieków na etapie eksploatacji
Rurociągi dalekiego transportu (naftowe, gazowe) wykonuje się z rur stalowych:
Mogą to być rury: bez szwów, ze szwem wzdłużnym spawanym lub zgrzewanym, ze szwem spiralnym spawanym lub zgrzewanym
Rura ze szwem prostym: szew na calej długości
Taka spoina błyskawicznie stygnie. Proces normalizacji: podgrzewamy rurę i stopniowo schładzamy. Naprężenia się normalizują. Proces normalizacji materiału.
Krawędzie mogą być zgrzewane.
Rura ze szwem spiralnym: szew po linii spirali.
Spawana lub zgrzewana.
Rury są elementem o dużej odpowiedzialności. Poddane są wielu kontrolom. Szwy są sprawdzane metodami ultradźwiękowymi aby wykryć uszkodzenia lub wtrącenia ciał obcych oraz metodami radiologicznymi…
…) a także na skutek osiadania rurociągu.
- uderzenie hydrauliczne - większe ciśnienie w momencie gdy następuje napływ produktu do prostego rurociągu lub w strefach jego zakrzywienia
2 czynniki które decydują o projektowaniu:
- rurociąg projektowany na tzw. wewn-ciśnienie projektowe: P = (2St/D)EF
P - wewnętrzne ciśnienie projektowe
S - min. granica plastyczności wg. specyfikacji wytwórcy rury
t - nominalna grubość…
….
- zaostrzone wymagania ochrony środowiska, działanie na granicy ich naruszenia
- stosowanie odpowiedniego sprzętu
Specjalne wymagania co do jakości:
- rur
- materiałów spawalniczych
- materiałów izolacyjnych (przeciw korozji)
- malowanie raz, zabezpieczenie przy pomocy asfaltu, włókien szklanych, taśm z tworzyw sztucznych - na cały czas eksploatacji rurociągu.
Wymagania muszą zapewnić bezpieczną i długotrwałą…
