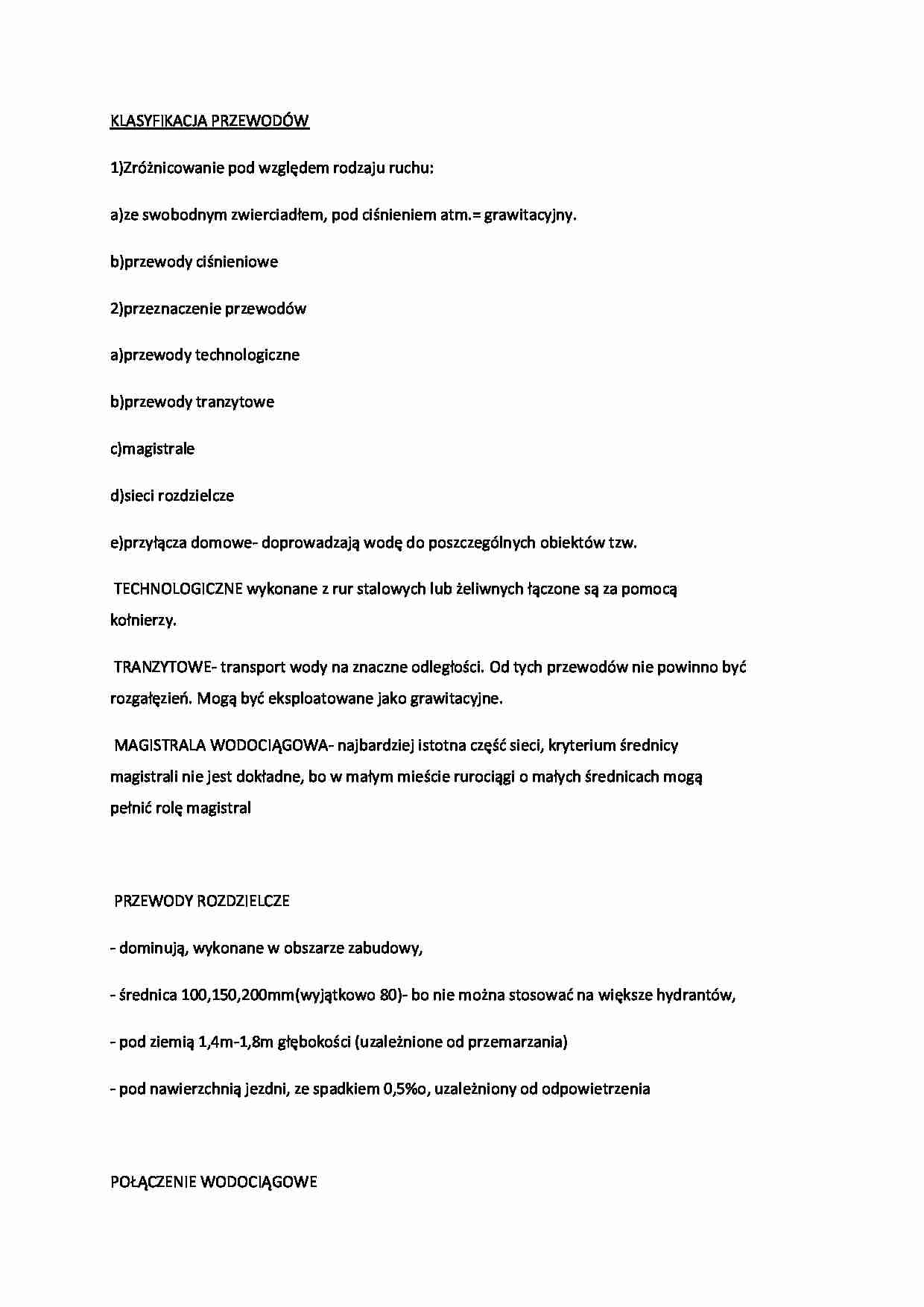

KLASYFIKACJA PRZEWODÓW 1)Zróżnicowanie pod względem rodzaju ruchu: a)ze swobodnym zwierciadłem, pod ciśnieniem atm.= grawitacyjny. b)przewody ciśnieniowe 2)przeznaczenie przewodów a)przewody technologiczne b)przewody tranzytowe c)magistrale d)sieci rozdzielcze e)przyłącza domowe- doprowadzają wodę do poszczególnych obiektów tzw. TECHNOLOGICZNE wykonane z rur stalowych lub żeliwnych łączone są za pomocą kołnierzy. TRANZYTOWE- transport wody na znaczne odległości. Od tych przewodów nie powinno być rozgałęzień. Mogą być eksploatowane jako grawitacyjne. MAGISTRALA WODOCIĄGOWA- najbardziej istotna część sieci, kryterium średnicy magistrali nie jest dokładne, bo w małym mieście rurociągi o małych średnicach mogą pełnić rolę magistral PRZEWODY ROZDZIELCZE - dominują, wykonane w obszarze zabudowy, - średnica 100,150,200mm(wyjątkowo 80)- bo nie można stosować na większe hydrantów, - pod ziemią 1,4m-1,8m głębokości (uzależnione od przemarzania) - pod nawierzchnią jezdni, ze spadkiem 0,5%o, uzależniony od odpowietrzenia POŁĄCZENIE WODOCIĄGOWE - łączące przewody z konkretnym obiektem -wyłączyć dany odcinek i wykonać przyłącze Mocowanie za pomocą trójnika -materiały: rury stalowe ocynkowane o średnicy 35-polietylen, większe średnice-żeliwne 3%o w kierunku ruchu ulicznego ze względu na odpowietrzenie i odwodnienia, długość przyłącza max 15m PODZIAŁ SIECI ZE WZGLĘDU NA ZASTOSOWANIE MATERIAŁU PRZEWODÓW. a)rury żeliwne b)stalowe c)tworzywa sztuczne d)rury azbestowo-cementowe (do 2030r. mogą być eksploatowane) e)beton sprężony f)stal szlachetna, wysokostopowa, nierdzewna, np. studnie filtrowe PRZEWODY ŻELIWNE -wykonane z żeliwa szarego (są jeszcze białe) -50%-80% przewody -smarowane od zewnątrz, wewnątrz, ponieważ korodują (przyczyna-natlenienie gruntu) -własności: wytrzymałość mechaniczna, ale nie odporna na uderzenia (jest to istotne, przewody układane są na przygotowanej podsypce ŻELIWO SFEROIDALNE –wypiera żeliwa szare wynika to z własności wytrzymałościowych, które jest podobne do stali. Nie pęka tak łatwo. Może być stosowane w warunkach obciążeń dynamicznych, nie wymaga podsypki żwirowej. Wada: zwiększona korozyjność(grunty wapienne i ilaste). Rura na zewnątrz jest cynkowana i okładana powłoką bitumiczną, w wewnątrz jest powłoka cementowa. Wysokie pH dlatego ochrania się przed korozją: polietylen i otulina cementowa
(…)
…. Może być stosowane w warunkach
obciążeń dynamicznych, nie wymaga podsypki żwirowej. Wada: zwiększona
korozyjność(grunty wapienne i ilaste). Rura na zewnątrz jest cynkowana i okładana powłoką
bitumiczną, w wewnątrz jest powłoka cementowa. Wysokie pH dlatego ochrania się przed
korozją: polietylen i otulina cementowa
Sposoby połączeń rur żeliwnych:
-sznur konopny a potem zalewa się ołowiem (szare żeliwo)
-uszczelki…
... zobacz całą notatkę
