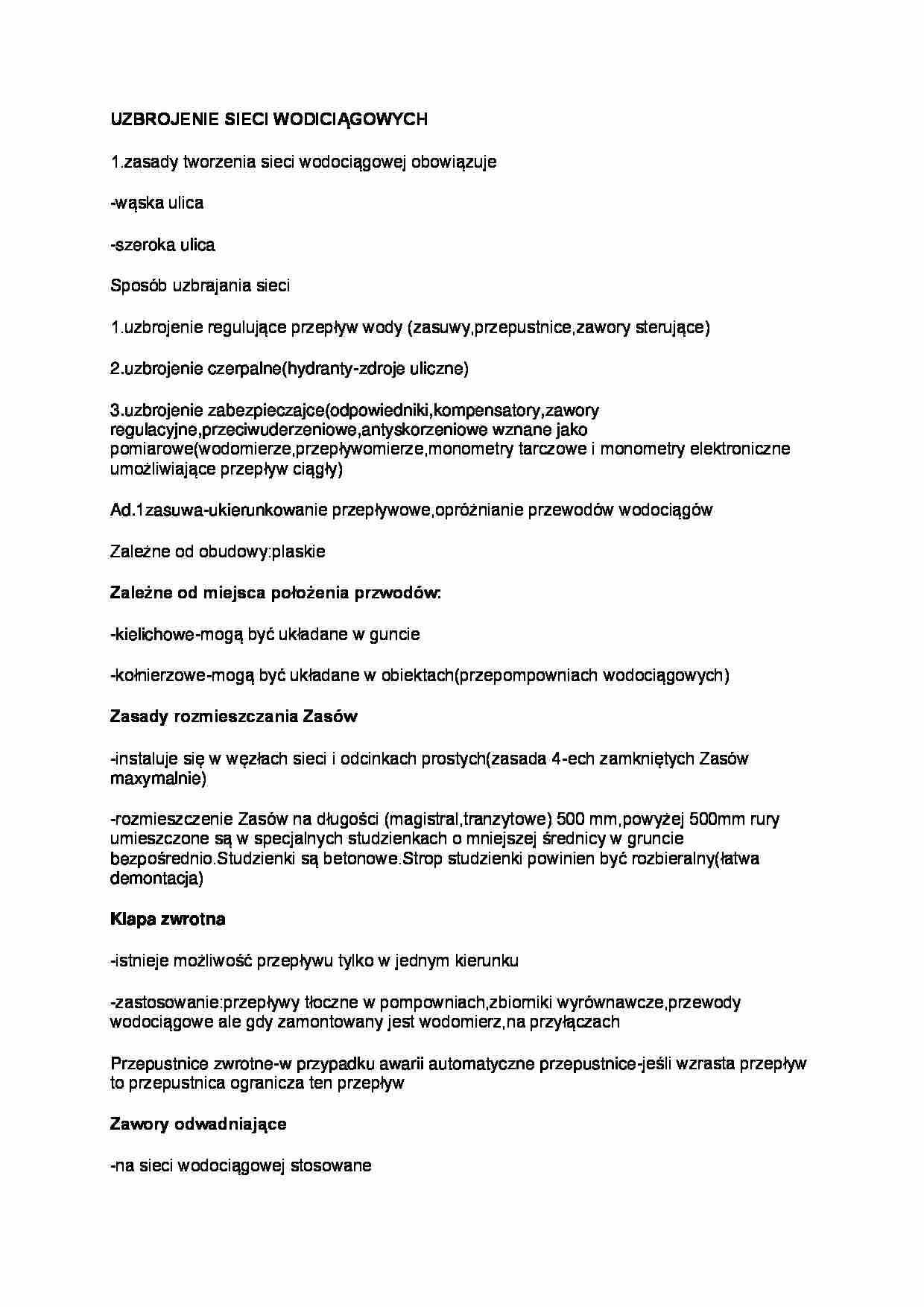

Uzbrojenie sieci wodociągowych - strona 1 Uzbrojenie sieci wodociągowych - strona 2 Uzbrojenie sieci wodociągowych - strona 3

Fragment notatki:

UZBROJENIE SIECI WODICIĄGOWYCH   1.zasady tworzenia sieci wodociągowej obowiązuje  - wąska ulica  -szeroka ulica   Sposób uzbrajania sieci  1.uzbrojenie regulujące przepływ wody (zasuwy,przepustnice,zawory sterujące)  2.uzbrojenie czerpalne(hydranty-zdroje uliczne)   3.uzbrojenie zabezpieczajce(odpowiedniki,kompensatory,zawory  regulacyjne,przeciwuderzeniowe,antyskorzeniowe wznane jako  pomiarowe(wodomierze,przepływomierze,monometry tarczowe i monometry elektroniczne  umożliwiające przepływ ciągły)  Ad.1zasuwa-ukierunkow anie przepływowe,opróżnianie przewodów wodociągów  Zależne od obudowy:plaskie  Zależne od miejsca położenia przwodów:   -kielichowe- mogą być układane w guncie  - kołnierzowe-mogą być układane w obiektach(przepompowniach wodociągowych)  Zasady rozmieszczania Zasów   - instaluje się w węzłach sieci i odcinkach prostych(zasada 4-ech zamkniętych Zasów  maxymalnie)   - rozmieszczenie Zasów na długości (magistral,tranzytowe) 500 mm,powyżej 500mm rury  umieszczone są w specjalnych studzienkach o mniejszej średnicy w gruncie  bezp ośrednio.Studzienki są betonowe.Strop studzienki powinien być rozbieralny(łatwa  demontacja)   Klapa zwrotna   - istnieje możliwość przepływu tylko w jednym kierunku   - zastosowanie:przepływy tłoczne w pompowniach,zbiorniki wyrównawcze,przewody  wodociągowe ale gdy zamontowany jest wodomierz,na przyłączach  Przepustnice zwrotne-w przypadku awarii automatyczne przepustnice- jeśli wzrasta przepływ  to przepustnica ogranicza ten przepływ  Zawory odwadniające   - na sieci wodociągowej stosowane  Przykład rozwiązania odwodnini przewodu magistralnego:przez syfon i przez zasyfonowaną  studzienkę  - stosje się w najniższych pktach sieci wodociągowej  Przykłady rozwiązania odwodnień siec i wodoc. Przez odwodnienie z syfonem,odwodnienie  magistrali,odwodnienie magistrali z żeliwnym syfonem,odwodnienie dla płytkiego kanału  Hydranty-armatura czerpalna   - hydranty podziemne:znajdują się w sąsiedztwie ulic gdzie mogłyby stanowić przeszkody  uliczne,woda- jeśli potrzebny trudno go zlokalizować  -hydranty nadziemne:zalecane do stosowania,stosuj e się zabezpieczenie kulowe,powinny  być rozmieszcane co 150 m na sieci rozdzielczej Sm

(…)

… wewnątrz, żeby nie nastąpiło rozszczelnienie złącza
-przeciw dopływowi z zewnątrz zanieczyszczonej wody stosuje się zawory antyskożeniowe
-stosowane są w studzienkach-odadniacze i odpowiedniki
Zawór kulowy:odpowietrzający,napowietrzający
Wydłużki kompensacyjne-3 rodzaje:
-Sprężystewykonane z blachy miedzianej,stosuje się gdy wodociąg zagrożony siłami
ścianającymi
-dławieniowe-wykonane z żeliwa i brązu,pozwalają na podłużne odkształcenie rurociągu bez
powstawania naprężeń
-mieszkowe
Montuje się je na przewodach stalowych w celu zabezpieczenia przed naprężeniem osiowym
Zawory
-redukcyjne-redukuje ciśnienie na dopływ ciśnienia,montuje się w strefie różnicy
ciśnień,działanie:ustala się poziom ciśnienia na wypływie zaworu i reguluje się do ciśnienia
-zawory bezpieczeństwa tzn.przeciwudezeniowe:wzrost…
…,montuje się w strefie różnicy
ciśnień,działanie:ustala się poziom ciśnienia na wypływie zaworu i reguluje się do ciśnienia
-zawory bezpieczeństwa tzn.przeciwudezeniowe:wzrost ciśnienia spowodowane
gwałtownym zamknięciem zaworu,zawory sprężynowe,zmniejsza efekt uderzenia
hydraulicznego
-zawory antyskożeniowe
Miejsca gdzie należy montować zawory antyskożeniowe:kształtownie,laboratorium
fotograficzne,myjnie…
…,stosuje się zabezpieczenie kulowe,powinny
być rozmieszcane co 150 m na sieci rozdzielczej Sm<x<20m odl od budynku,2m od
krawędzi jezdni
-hydranty pożarowe:cele ogólnokomunalne-polewanie ulic,cele gospodarczo
budowlane,odwadniacze,odpowiedniki jeśli zamontowane w największych pktach sieci
Montowanie:w sieci pierścieniowej montuje się ponad średnicą 100 a w sieci
rozgałezieniowej co najmniej średnice 150…
