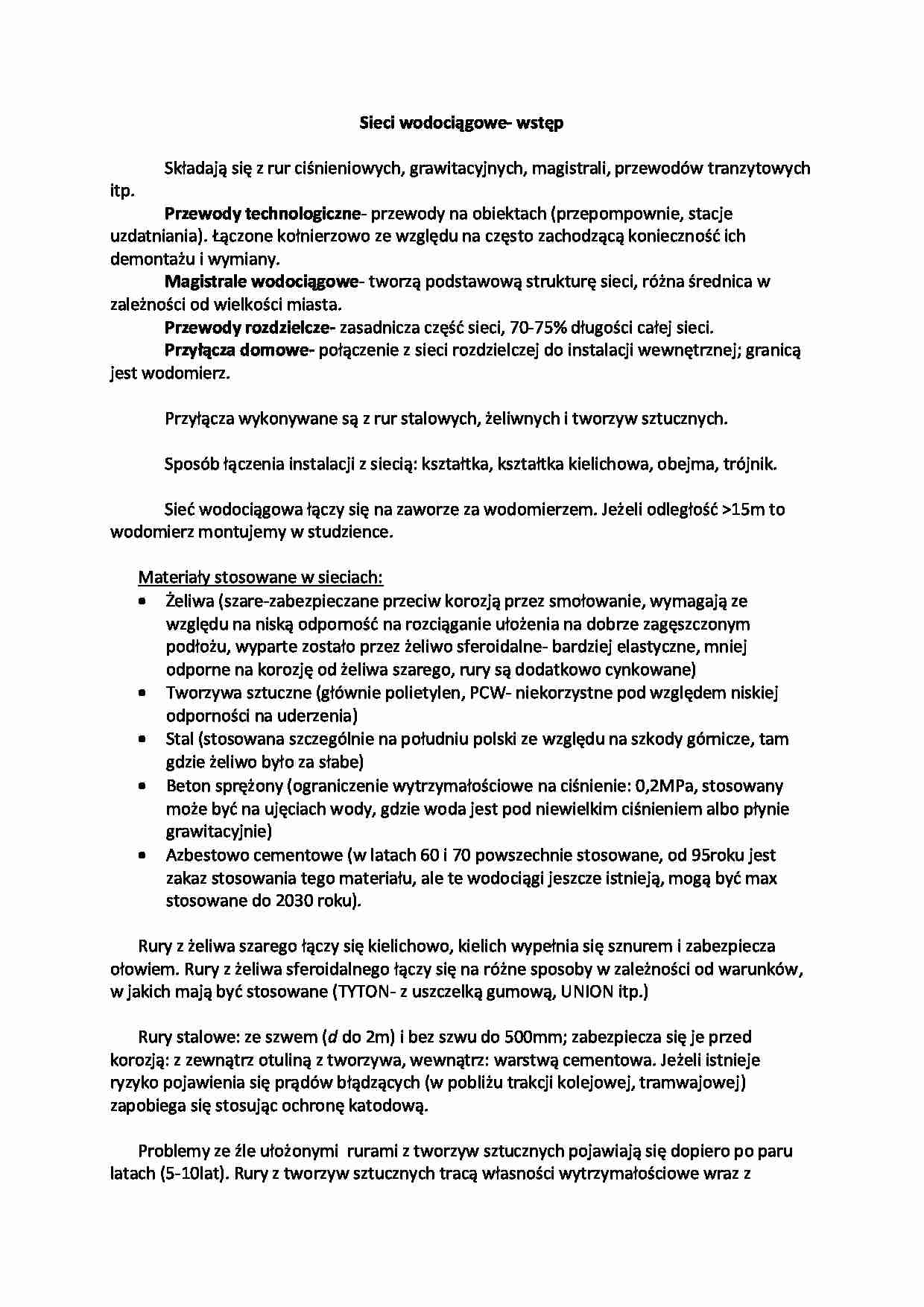

Sieci wodociągowe - wstęp - strona 1 Sieci wodociągowe - wstęp - strona 2

Fragment notatki:

Sieci wodociągowe- wstęp    Składają się z rur ciśnieniowych, grawitacyjnych, magistrali, przewodów tranzytowych  itp.    Przewody technologiczne - przewody na obiektach (przepompownie, stacje  uzdatniania). Łączone kołnierzowo ze względu na często zachodzącą konieczność ich  demontażu i wymiany.    Magistrale wodociągowe - tworzą podstawową strukturę sieci, różna średnica w  zależności od wielkości miasta.    Przewody rozdzielcze-  zasadnicza część sieci, 70-75% długości całej sieci.    Przyłącza domowe-  połączenie z sieci rozdzielczej do instalacji wewnętrznej; granicą  jest wodomierz.    Przyłącza wykonywane są z rur stalowych, żeliwnych i tworzyw sztucznych.    Sposób łączenia instalacji z siecią: kształtka, kształtka kielichowa, obejma, trójnik.    Sieć wodociągowa łączy się na zaworze za wodomierzem. Jeżeli odległość 15m to  wodomierz montujemy w studzience.    Materiały stosowane w sieciach:    Żeliwa (szare-zabezpieczane przeciw korozją przez smołowanie, wymagają ze  względu na niską odporność na rozciąganie ułożenia na dobrze zagęszczonym  podłożu, wyparte zostało przez żeliwo sferoidalne- bardziej elastyczne, mniej  odporne na korozję od żeliwa szarego, rury są dodatkowo cynkowane)    Tworzywa sztuczne (głównie polietylen, PCW- niekorzystne pod względem niskiej  odporności na uderzenia)    Stal (stosowana szczególnie na południu polski ze względu na szkody górnicze, tam  gdzie żeliwo było za słabe)    Beton sprężony (ograniczenie wytrzymałościowe na ciśnienie: 0,2MPa, stosowany  może być na ujęciach wody, gdzie woda jest pod niewielkim ciśnieniem albo płynie  grawitacyjnie)    Azbestowo cementowe (w latach 60 i 70 powszechnie stosowane, od 95roku jest  zakaz stosowania tego materiału, ale te wodociągi jeszcze istnieją, mogą być max  stosowane do 2030 roku).    Rury z żeliwa szarego łączy się kielichowo, kielich wypełnia się sznurem i zabezpiecza  ołowiem. Rury z żeliwa sferoidalnego łączy się na różne sposoby w zależności od warunków,  w jakich mają być stosowane (TYTON- z uszczelką gumową, UNION itp.)    Rury stalowe: ze szwem ( d  do 2m) i bez szwu do 500mm; zabezpiecza się je przed  korozją: z zewnątrz otuliną z tworzywa, wewnątrz: warstwą cementowa. Jeżeli istnieje  ryzyko pojawienia się prądów błądzących (w pobliżu trakcji kolejowej, tramwajowej)  zapobiega się stosując ochronę katodową.    Problemy ze źle ułożonymi  rurami z tworzyw sztucznych pojawiają się dopiero po paru  ... zobacz całą notatkę
