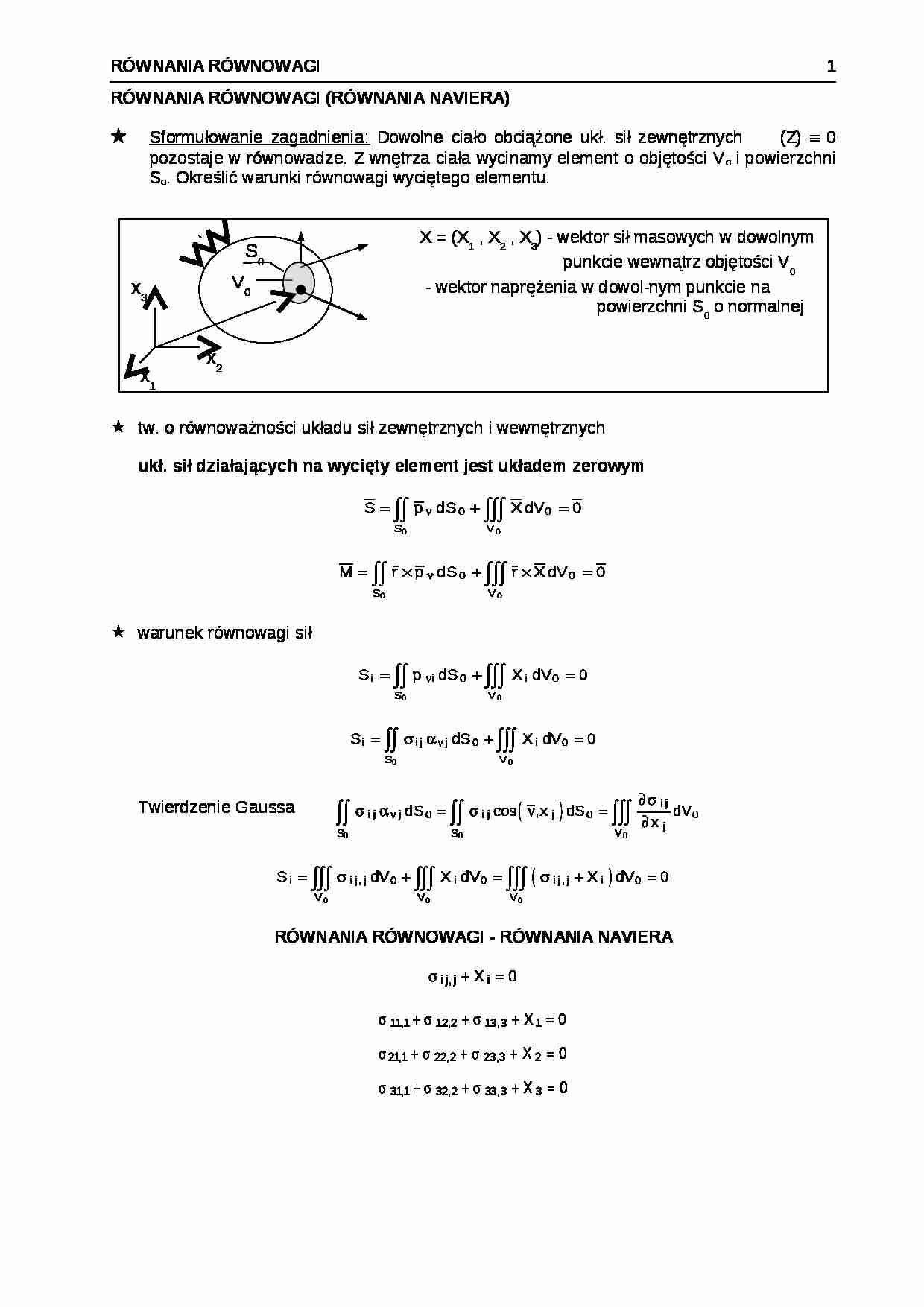

RÓWNANIA RÓWNOWAGI (RÓWNANIA NAVIERA) Sformułowanie zagadnienia: Dowolne ciało obciążone ukł. sił zewnętrznych (Z) 0 pozostaje w równowadze. Z wnętrza ciała wycinamy element o objętości V o i powierzchni S o . Określić warunki równowagi wyciętego elementu.
tw. o równoważności układu sił zewnętrznych i wewnętrznych
ukł. sił działających na wycięty element jest układem zerowym warunek równowagi sił
Twierdzenie Gaussa RÓWNANIA RÓWNOWAGI - RÓWNANIA NAVIERA warunek równowagi momentów
np. i = 1
SYMETRIA TENSORA NAPRĘŻENIA WNIOSKI
1) Tensor naprężenia zawiera 6 nieznanych składowych, których nie można wyznaczyć korzystając tylko z równań Naviera, których jest jedynie 3.
2) Równania Naviera są równaniami różniczkowymi, przy ich całkowaniu pojawią się zatem stałe całkowania. Wyznacza się je na podstawie analizy elementu ciała zawierającego część jego powierzchni zewnętrznej. Dzięki temu możliwe jest powiązanie naprężeń w punktach na powierzchni z obciążeniem zewnętrznym. Relacje wiążące naprężenia z obciążeniem zewnętrznym ciała noszą nazwę STATYCZNYCH WARUNKÓW BRZEGOWYCH. STATYCZNE WARUNKI BRZEGOWE W celu powiązania naprężeń z obciążeniem zewnętrznym wycinamy z ciała element objętościowy w kształcie czworościanu, którego 3 ścianki są równoległe do płaszczyzn układu współrzędnych, a ścianka ukośna aproksymuje część powierzchni zewnętrznej ciała. - uśredniona gęstość obciążenia zewnętrznego na ściance F o zewnętrznym wersorze normalnym - uśrednione wektory naprężenia na ściankach Fi
warunek równowagi sił działających na czworościan Zauważmy, że poszukiwanie związku wektora z wektorami naprężenia jest formalnie identyczne z zadaniem wyznaczania wektora naprężenia na ściance F jako funkcji wektorów naprężenia na ściankach Fi (czyli składowymi tensora narężenia). Mamy zatem:
WARUNKI KONIECZNE tego, aby dowolny tensor symetryczny II rzędu był tensorem naprężenia :
1) składowe tensora muszą spełniać równania Naviera,
2) składowe tensora muszą spełniać statyczne warunki brzegowe.
RÓWNANIA RÓWNOWAGI
(…)
…
STATYCZNE WARUNKI BRZEGOWE 1
X = (X1 , X2 , X3) - wektor sił masowych w dowolnym punkcie wewnątrz objętości V0 - wektor naprężenia w dowol-nym punkcie na powierzchni S0 o normalnej
x1 x2 x3 S0 V0 x1 x2 x3 D
B
A
x1 x2 x3 A
B
C
D
…
