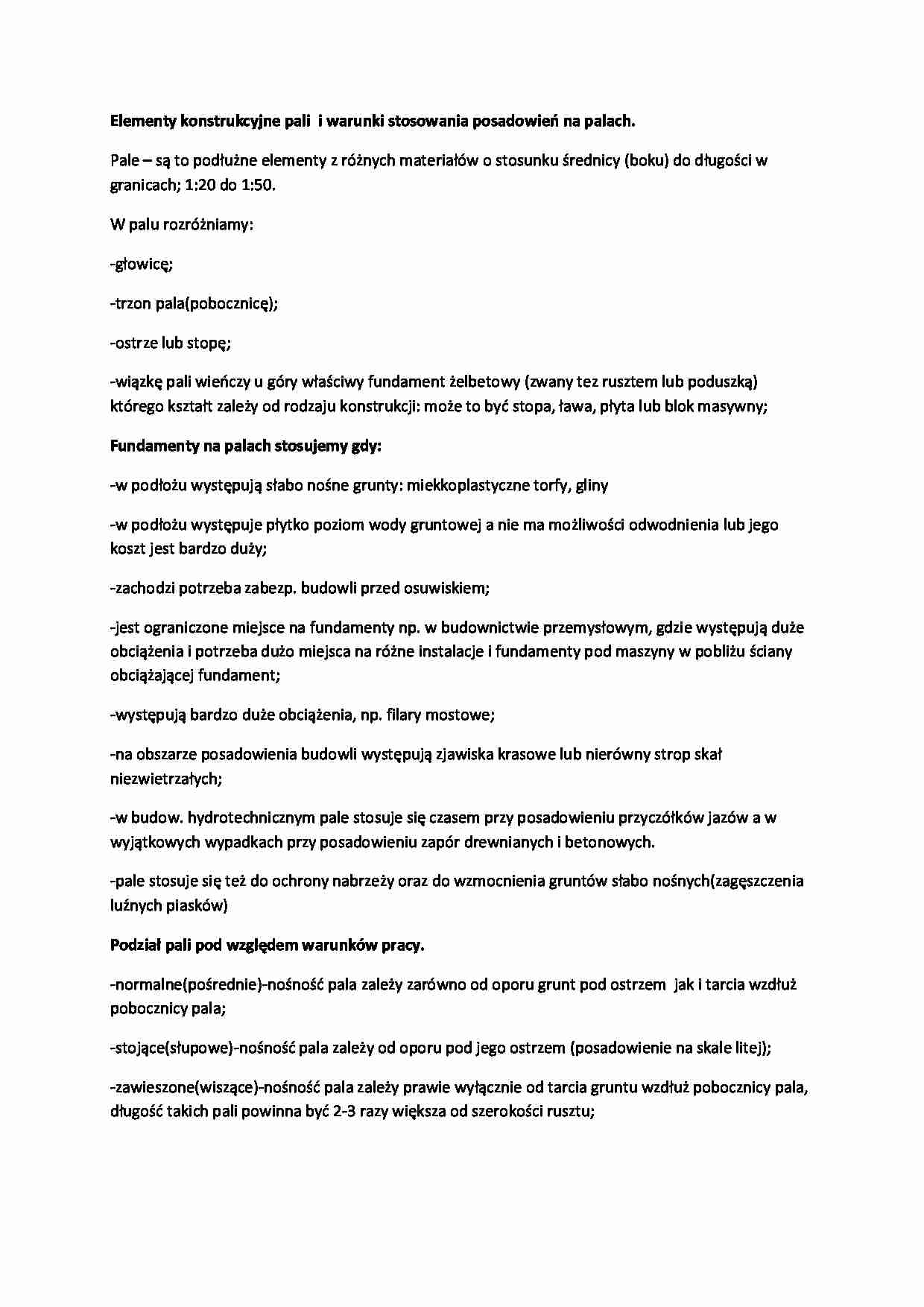

Elementy konstrukcyjne pali i warunki stosowania posadowień na palach.
Pale - są to podłużne elementy z różnych materiałów o stosunku średnicy (boku) do długości w granicach; 1:20 do 1:50.
W palu rozróżniamy:
-głowicę;
-trzon pala(pobocznicę);
-ostrze lub stopę;
-wiązkę pali wieńczy u góry właściwy fundament żelbetowy (zwany tez rusztem lub poduszką) którego kształt zależy od rodzaju konstrukcji: może to być stopa, ława, płyta lub blok masywny;
Fundamenty na palach stosujemy gdy:
-w podłożu występują słabo nośne grunty: miekkoplastyczne torfy, gliny
-w podłożu występuje płytko poziom wody gruntowej a nie ma możliwości odwodnienia lub jego koszt jest bardzo duży;
-zachodzi potrzeba zabezp. budowli przed osuwiskiem;
-jest ograniczone miejsce na fundamenty np. w budownictwie przemysłowym, gdzie występują duże obciążenia i potrzeba dużo miejsca na różne instalacje i fundamenty pod maszyny w pobliżu ściany obciążającej fundament;
-występują bardzo duże obciążenia, np. filary mostowe;
-na obszarze posadowienia budowli występują zjawiska krasowe lub nierówny strop skał niezwietrzałych;
-w budow. hydrotechnicznym pale stosuje się czasem przy posadowieniu przyczółków jazów a w wyjątkowych wypadkach przy posadowieniu zapór drewnianych i betonowych.
-pale stosuje się też do ochrony nabrzeży oraz do wzmocnienia gruntów słabo nośnych(zagęszczenia luźnych piasków)
Podział pali pod względem warunków pracy.
-normalne(pośrednie)-nośność pala zależy zarówno od oporu grunt pod ostrzem jak i tarcia wzdłuż pobocznicy pala;
-stojące(słupowe)-nośność pala zależy od oporu pod jego ostrzem (posadowienie na skale litej);
-zawieszone(wiszące)-nośność pala zależy prawie wyłącznie od tarcia gruntu wzdłuż pobocznicy pala, długość takich pali powinna być 2-3 razy większa od szerokości rusztu;
-ukośne- stosuje się wtedy gdy na fundament działają siły poziome, stosowanie takich pali jest konieczne, gdy siła pozioma Hr przekracza 10% obciążenia pionowego Qr lub jest większa od nośności bocznej pali pionowych;
Podział pali:
Materiał:
drewniane (mały ciężar, łatwość obróbki, duża odporność ale tylko w warunkach stałego zanurzenia poniżej zwierciadła wody, konieczność okucia przy wbijaniu w grunty kamieniste, łatwo uszkadzają się przy wbijaniu, drewno jest drogie, ma małą wytrzymałość)
stalowe (deficytowość materiału, zróżnicowane przekroje, mają dużą wytrzymałość na zginanie, ściskanie, rozciąganie najkorzystniejszy stosunek wytrzymałości do ciężaru własnego i najlepsza odporność na obciążenia udarowe przy wbijaniu, łatwo je skracać i przedłużać, nieodporne na korozję)
