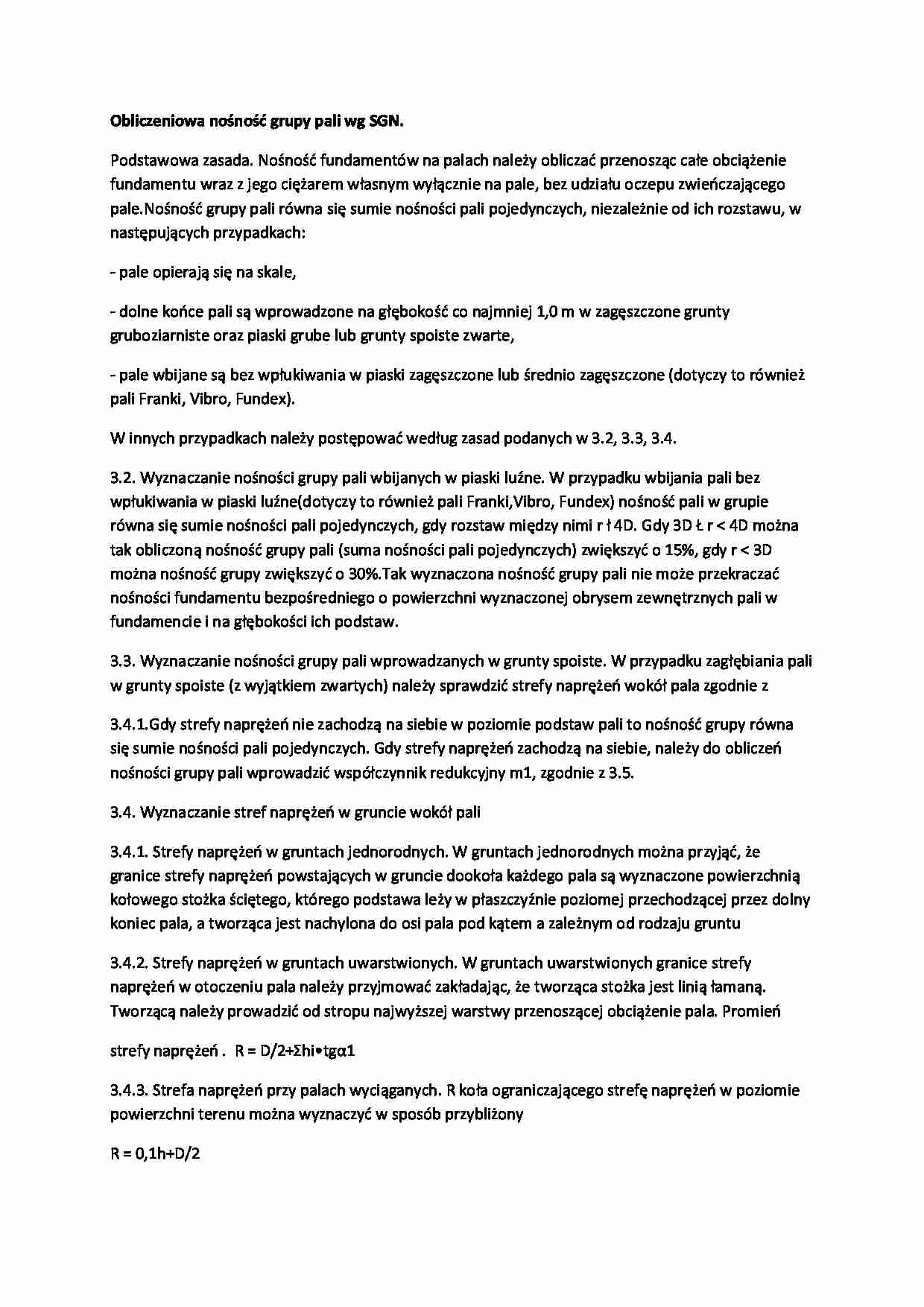

Obliczeniowa nośność grupy pali wg SGN.
Podstawowa zasada. Nośność fundamentów na palach należy obliczać przenosząc całe obciążenie fundamentu wraz z jego ciężarem własnym wyłącznie na pale, bez udziału oczepu zwieńczającego pale. Nośność grupy pali równa się sumie nośności pali pojedynczych, niezależnie od ich rozstawu, w następujących przypadkach:
- pale opierają się na skale,
- dolne końce pali są wprowadzone na głębokość co najmniej 1,0 m w zagęszczone grunty gruboziarniste oraz piaski grube lub grunty spoiste zwarte,
- pale wbijane są bez wpłukiwania w piaski zagęszczone lub średnio zagęszczone (dotyczy to również pali Franki, Vibro, Fundex).
W innych przypadkach należy postępować według zasad podanych w 3.2, 3.3, 3.4.
3.2. Wyznaczanie nośności grupy pali wbijanych w piaski luźne. W przypadku wbijania pali bez wpłukiwania w piaski luźne(dotyczy to również pali Franki,Vibro, Fundex) nośność pali w grupie równa się sumie nośności pali pojedynczych, gdy rozstaw między nimi r ł 4D. Gdy 3D Ł r

(…)

… są wyznaczone powierzchnią kołowego stożka ściętego, którego podstawa leży w płaszczyźnie poziomej przechodzącej przez dolny koniec pala, a tworząca jest nachylona do osi pala pod kątem a zależnym od rodzaju gruntu 3.4.2. Strefy naprężeń w gruntach uwarstwionych. W gruntach uwarstwionych granice strefy naprężeń w otoczeniu pala należy przyjmować zakładając, że tworząca stożka jest linią łamaną. Tworzącą należy…
