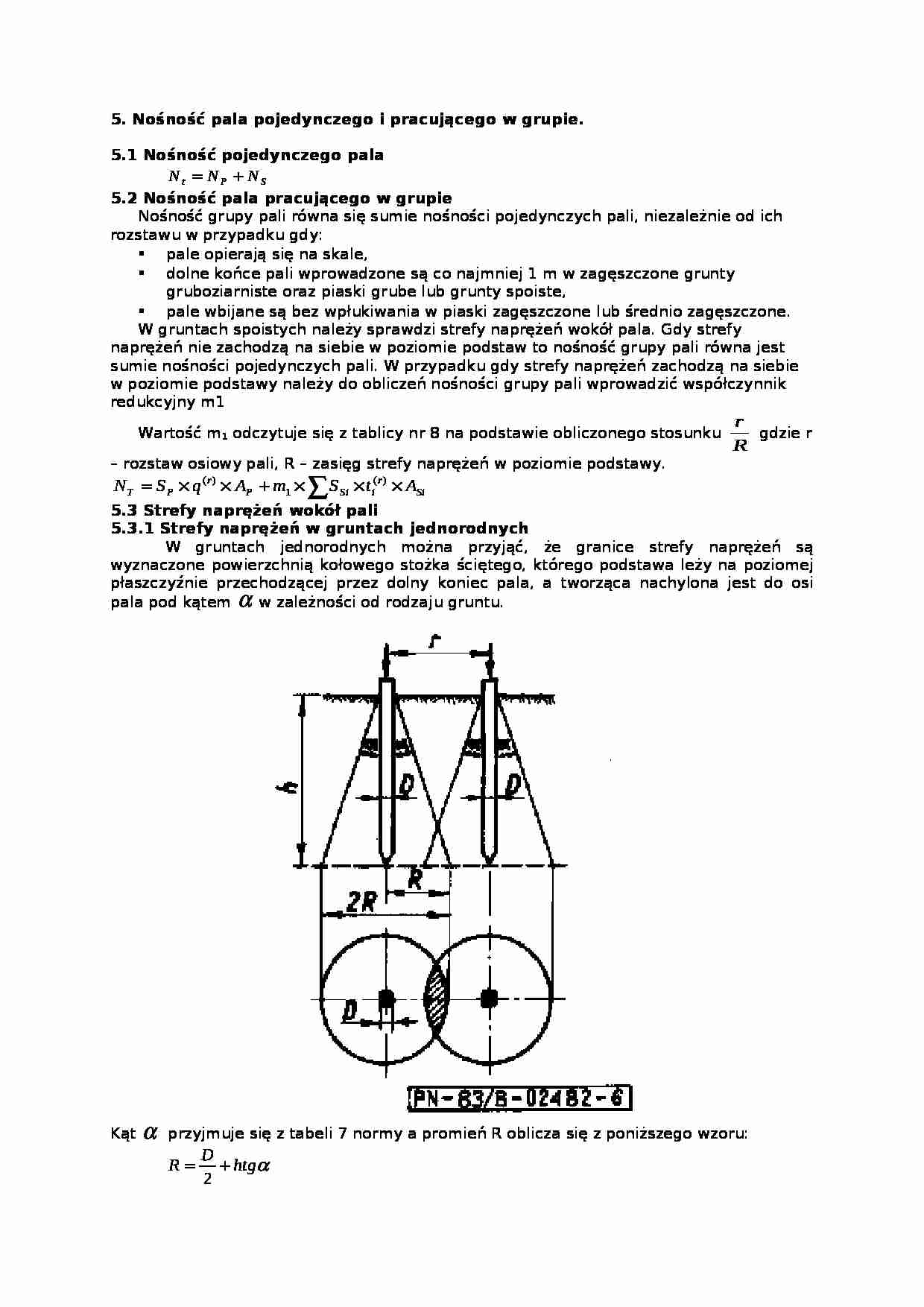

Nośność pala pracującego w grupie-opracowanie - strona 1 Nośność pala pracującego w grupie-opracowanie - strona 2

Fragment notatki:

5. Nośność pala pojedynczego i pracującego w grupie.
5.1 Nośność pojedynczego pala
5.2 Nośność pala pracującego w grupie
Nośność grupy pali równa się sumie nośności pojedynczych pali, niezależnie od ich rozstawu w przypadku gdy:
pale opierają się na skale,
dolne końce pali wprowadzone są co najmniej 1 m w zagęszczone grunty gruboziarniste oraz piaski grube lub grunty spoiste,
pale wbijane są bez wpłukiwania w piaski zagęszczone lub średnio zagęszczone.
W gruntach spoistych należy sprawdzi strefy naprężeń wokół pala. Gdy strefy naprężeń nie zachodzą na siebie w poziomie podstaw to nośność grupy pali równa jest sumie nośności pojedynczych pali. W przypadku gdy strefy naprężeń zachodzą na siebie w poziomie podstawy należy do obliczeń nośności grupy pali wprowadzić współczynnik redukcyjny m1
Wartość m1 odczytuje się z tablicy nr 8 na podstawie obliczonego stosunku gdzie r - rozstaw osiowy pali, R - zasięg strefy naprężeń w poziomie podstawy.
5.3 Strefy naprężeń wokół pali
5.3.1 Strefy naprężeń w gruntach jednorodnych
W gruntach jednorodnych można przyjąć, że granice strefy naprężeń są wyznaczone powierzchnią kołowego stożka ściętego, którego podstawa leży na poziomej płaszczyźnie przechodzącej przez dolny koniec pala, a tworząca nachylona jest do osi pala pod kątem w zależności od rodzaju gruntu.
Kąt przyjmuje się z tabeli 7 normy a promień R oblicza się z poniższego wzoru:
5.3.2 Strefy naprężeń w gruntach uwarstwionych.
W gruntach uwarstwionych granice strefy naprężeń należy przyjmować według rysunku powyżej, zakładając że tworząca stożka jest łamaną. Tworząca należy prowadzić od najwyższej warstwy przenoszącej obciągnie pala.
Promień strefy naprężeń:
6. Stan graniczny w gruncie pod podstawą pala w zależności od głębokości wprowadzenia pala w grunt.
Warunek pierwszego stanu granicznego
gdzie:
Rrmax - maksymalna obliczeniowa siła osiowa,
Grp - obliczeniowy ciężar pala,
m - wsp. korekcyjny przyjmowany dla fundamentów na palach 0,9 NT - nośność jednogo pala bądź też grupy pali
Tr - obliczeniowe obciążenie pala pojedynczego negatywnym tarciem gruntu. A teraz czas na dziką refleksję. Im głębiej zabity pal tym jego nośność jest większa, ponieważ zwiększa się powierzchnia pobocznicy, która współpracuje z warstwami nośnymi, no chyba, że nie ma warstw nośnych. Wytrzymałość gruntu pod podstawą pala chyba nie ma za bardzo znaczenie bo od głębokości większej niż 10 metrów, q jest stałe. Co prawda wg normy w gruntach niespoistych średnio zagęszczonych i zagęszczonych należy uwzględniać wpływ średnicy pala na q i hc, no ale to chodzi o średnicę, czyli znowu nic tu o wysokości nie ma. Z drugiej strony im dłuższy pal tym cięższy, droższy i trudniejszy do wbicia. ... zobacz całą notatkę
