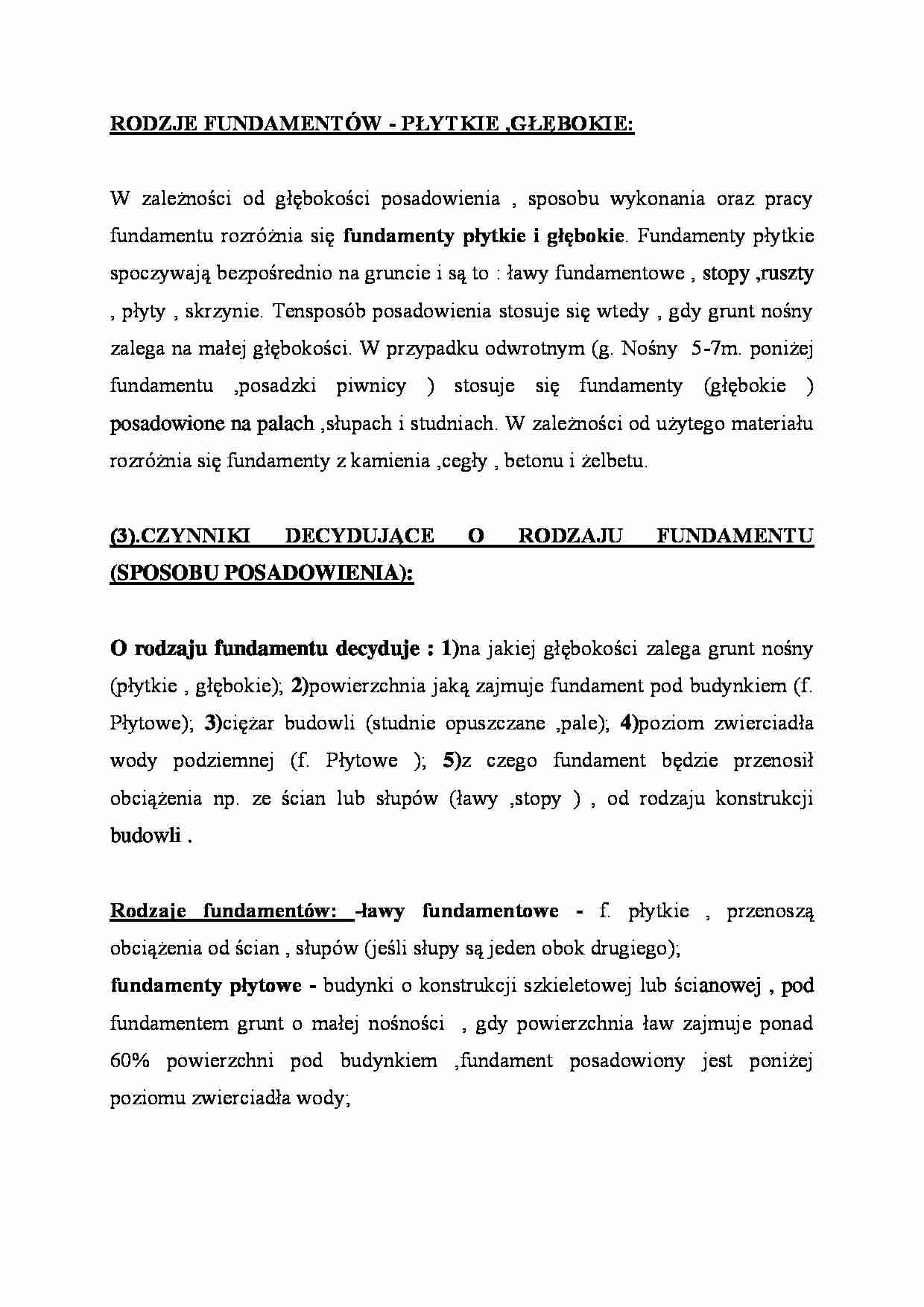

RODZJE FUNDAMENTÓW - PŁYTKIE ,GŁĘBOKIE:
W zależności od głębokości posadowienia , sposobu wykonania oraz pracy fundamentu rozróżnia się fundamenty płytkie i głębokie. Fundamenty płytkie spoczywają bezpośrednio na gruncie i są to : ławy fundamentowe , stopy ,ruszty , płyty , skrzynie. Ten sposób posadowienia stosuje się wtedy , gdy grunt nośny zalega na małej głębokości. W przypadku odwrotnym (g. Nośny 5-7m. poniżej fundamentu ,posadzki piwnicy ) stosuje się fundamenty (głębokie ) posadowione na palach ,słupach i studniach. W zależności od użytego materiału rozróżnia się fundamenty z kamienia ,cegły , betonu i żelbetu. (3).CZYNNIKI DECYDUJĄCE O RODZAJU FUNDAMENTU (SPOSOBU POSADOWIENIA):
O rodzaju fundamentu decyduje : 1)na jakiej głębokości zalega grunt nośny (płytkie , głębokie); 2)powierzchnia jaką zajmuje fundament pod budynkiem (f. Płytowe); 3)ciężar budowli (studnie opuszczane ,pale); 4)poziom zwierciadła wody podziemnej (f. Płytowe ); 5)z czego fundament będzie przenosił obciążenia np. ze ścian lub słupów (ławy ,stopy ) , od rodzaju konstrukcji budowli .
Rodzaje fundamentów: -ławy fundamentowe - f. płytkie , przenoszą obciążenia od ścian , słupów (jeśli słupy są jeden obok drugiego);
fundamenty płytowe - budynki o konstrukcji szkieletowej lub ścianowej , pod fundamentem grunt o małej nośności , gdy powierzchnia ław zajmuje ponad 60% powierzchni pod budynkiem ,fundament posadowiony jest poniżej poziomu zwierciadła wody;
-fundamenty na palach - gdy grunt nośny jest na takiej głębokości ,że wykonanie powyżej wymienionych fundamentów ,robót ziemnych i odpompowania wody byłoby zbyt kosztowne;
- posadowienie na studniach opuszczanych -grunt nośny leży głęboko ,jest duży ciężar budowli ,liczba i długość pali okaże się zbyt duża.
(4).POSADOWIENIE BUDYNKU NA GRUNCIE NACHYLONYM:
Spody ław i stóp fundamentowych wykonuje się poziomo. Przy większych spadkach terenu należy w ławach stosować uskoki. W miejscach uskoków, jeśli grunt jest niejednakowy lub słaby, należy wzmocnić fundament, aby ciśnienia na grunt były możliwie daleko od uskoku. W ławie fundamentowej, żelbetowej wzmocnienie uskoku dokonuje się przez ułożenie prętów.
-stopy fundamentowe - obciążenia od słupów w budynkach szkieletowych lub od słupów stanowiących podpory w innych konstrukcjach budowlanych;
- ... zobacz całą notatkę
