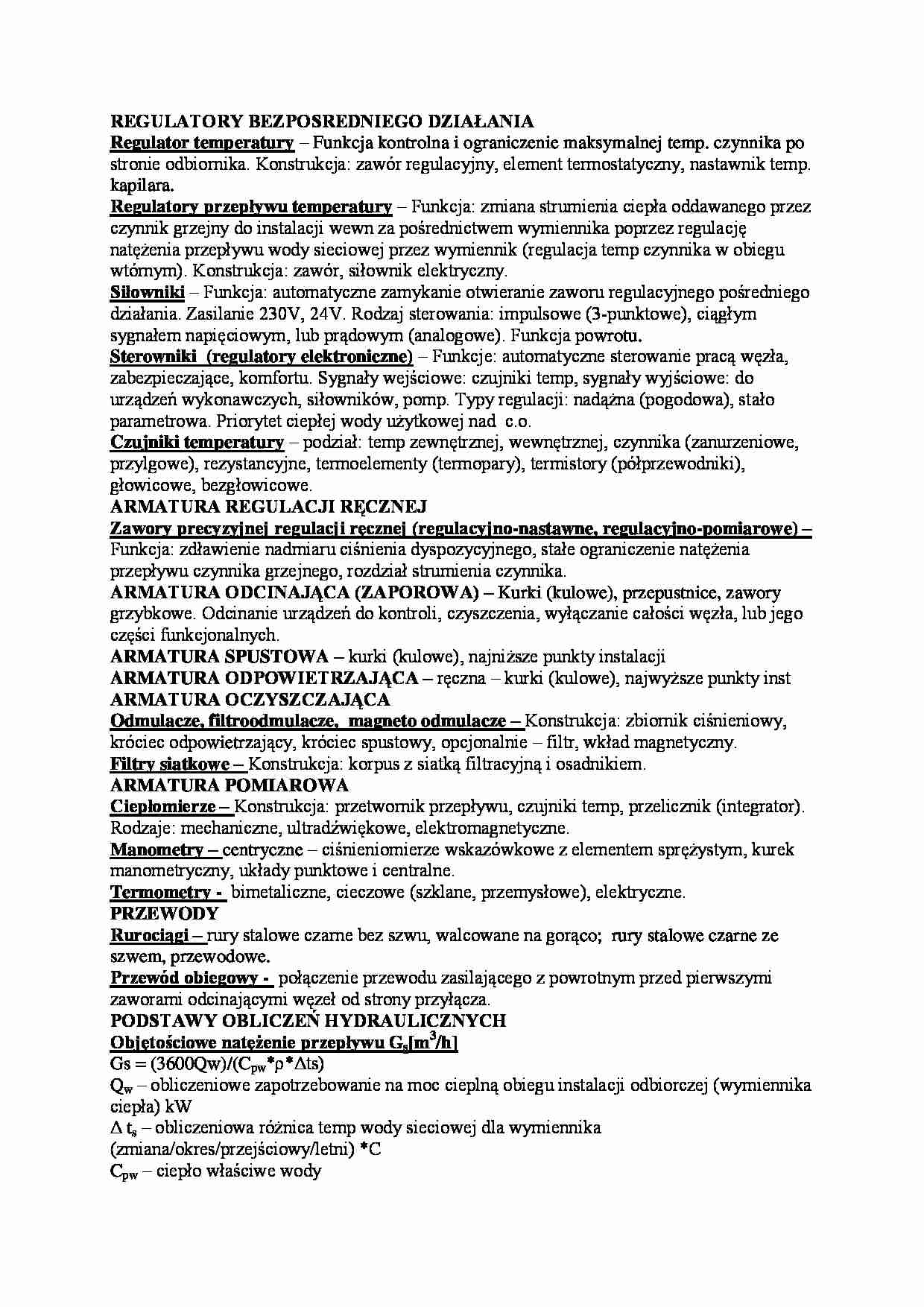

REGULATORY BEZPOSREDNIEGO DZIAŁANIA Regulator temperatury - Funkcja kontrolna i ograniczenie maksymalnej temp. czynnika po stronie odbiornika. Konstrukcja: zawór regulacyjny, element termostatyczny, nastawnik temp. kapilara. Regulatory przepływu temperatury - Funkcja: zmiana strumienia ciepła oddawanego przez czynnik grzejny do instalacji wewn za pośrednictwem wymiennika poprzez regulację natężenia przepływu wody sieciowej przez wymiennik (regulacja temp czynnika w obiegu wtórnym). Konstrukcja: zawór, siłownik elektryczny. Siłowniki - Funkcja: automatyczne zamykanie otwieranie zaworu regulacyjnego pośredniego działania. Zasilanie 230V, 24V. Rodzaj sterowania: impulsowe (3-punktowe), ciągłym sygnałem napięciowym, lub prądowym (analogowe). Funkcja powrotu. Sterowniki (regulatory elektroniczne) - Funkcje: automatyczne sterowanie pracą węzła, zabezpieczające, komfortu. Sygnały wejściowe: czujniki temp, sygnały wyjściowe: do urządzeń wykonawczych, siłowników, pomp. Typy regulacji: nadążna (pogodowa), stało parametrowa. Priorytet ciepłej wody użytkowej nad c.o. Czujniki temperatury - podział: temp zewnętrznej, wewnętrznej, czynnika (zanurzeniowe, przylgowe), rezystancyjne, termoelementy (termopary), termistory (półprzewodniki), głowicowe, bezgłowicowe. ARMATURA REGULACJI RĘCZNEJ Zawory precyzyjnej regulacji ręcznej (regulacyjno-nastawne, regulacyjno-pomiarowe) - Funkcja: zdławienie nadmiaru ciśnienia dyspozycyjnego, stałe ograniczenie natężenia przepływu czynnika grzejnego, rozdział strumienia czynnika. ARMATURA ODCINAJĄCA (ZAPOROWA) - Kurki (kulowe), przepustnice, zawory grzybkowe. Odcinanie urządzeń do kontroli, czyszczenia, wyłączanie całości węzła, lub jego części funkcjonalnych. ARMATURA SPUSTOWA - kurki (kulowe), najniższe punkty instalacji ARMATURA ODPOWIETRZAJĄCA - ręczna - kurki (kulowe), najwyższe punkty inst ARMATURA OCZYSZCZAJĄCA Odmulacze, filtroodmulacze, magneto odmulacze - Konstrukcja: zbiornik ciśnieniowy, króciec odpowietrzający, króciec spustowy, opcjonalnie - filtr, wkład magnetyczny. Filtry siatkowe - Konstrukcja: korpus z siatką filtracyjną i osadnikiem. ARMATURA POMIAROWA Ciepłomierze - Konstrukcja: przetwornik przepływu, czujniki temp, przelicznik (integrator). Rodzaje: mechaniczne, ultradźwiękowe, elektromagnetyczne. Manometry - centryczne - ciśnieniomierze wskazówkowe z elementem sprężystym, kurek manometryczny, układy punktowe i centralne. Termometry - bimetaliczne, cieczowe (szklane, przemysłowe), elektryczne. PRZEWODY Rurociągi - rury stalowe czarne bez szwu, walcowane na gorąco; rury stalowe czarne ze szwem, przewodowe. Przewód obiegowy - połączenie przewodu zasilającego z powrotnym przed pierwszymi zaworami odcinającymi węzeł od strony przyłącza.
(…)
… - współczynnik tarcia (strat na długości)
L - długość przewodu, m
d - średnica przewodu, m
ρ- gęstość wody, kg/m3 v - prędkość przepływu wody, m/s
R - jednostkowy spadek ciśnienia na długości rury, Pa/m
Rs - liczba Reynoldsa
km - chropowatość bezwzględna, m
Miejscowe spadki ciśnienia Δρ m [Pa]
E - współczynnik oporu miejscowego
Ls - długość zastępcza
Współczynnik przepływu kr [(m3/h)/1bar0,5] -> [m3/h] strumień…
