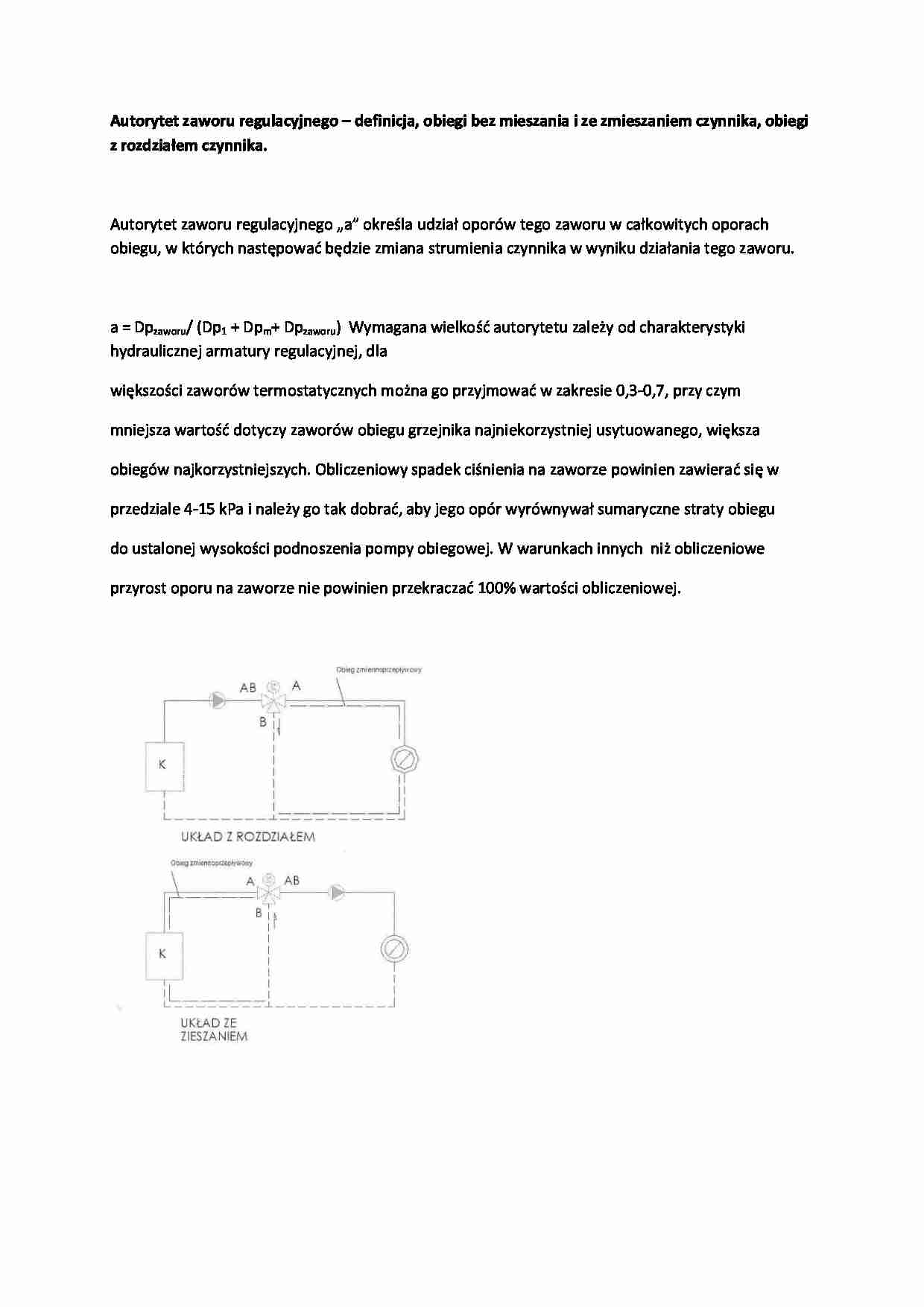

Autorytet zaworu regulacyjnego - definicja, obiegi bez mieszania i ze zmieszaniem czynnika, obiegi z rozdziałem czynnika.
Autorytet zaworu regulacyjnego „a” określa udział oporów tego zaworu w całkowitych oporach obiegu, w których następować będzie zmiana strumienia czynnika w wyniku działania tego zaworu.
a = Dpzaworu / (Dp1 + Dpm + Dpzaworu) Wymagana wielkość autorytetu zależy od charakterystyki hydraulicznej armatury regulacyjnej, dla
większości zaworów termostatycznych można go przyjmować w zakresie 0,3-0,7, przy czym
mniejsza wartość dotyczy zaworów obiegu grzejnika najniekorzystniej usytuowanego, większa
obiegów najkorzystniejszych. Obliczeniowy spadek ciśnienia na zaworze powinien zawierać się w
przedziale 4-15 kPa i należy go tak dobrać, aby jego opór wyrównywał sumaryczne straty obiegu
do ustalonej wysokości podnoszenia pompy obiegowej. W warunkach innych niż obliczeniowe
przyrost oporu na zaworze nie powinien przekraczać 100% wartości obliczeniowej.
Dobór grzejnikowych zaworów termostatycznych; sposób realizacji nastawy wstępnej
Tok postępowania:
W oparciu o charakterystykę pompy wyznaczamy rzeczywisty punkt pracy pompy
Gprz=m (całej instalacji); Hprz Hp=∆pl +∆pm +∆p zaworu-0,75 ∆pcz Określamy rzeczywisty opór zaworu termostatycznego
∆pzaworurz = Hprz - ∆pl - ∆pm +0,75 ∆pcz
Dobieramy nastawę zaworu termostatycznego dla m (grzejnika) i ∆pzaworurz (regulując ręcznie lub przy użyciu narzędzi )
