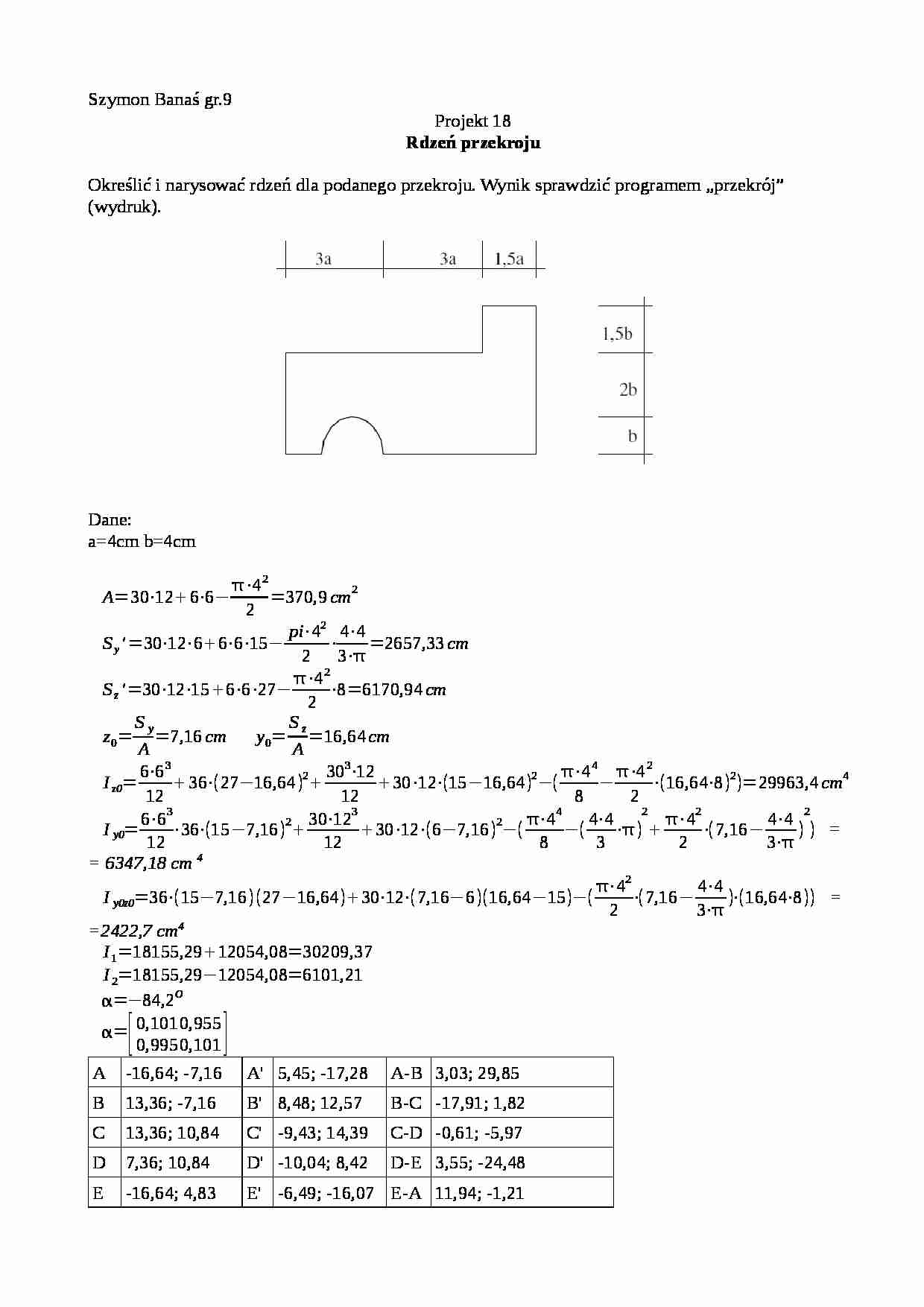

Szymon Banaś gr.9 Projekt 18 Rdzeń przekroju Określić i narysować rdzeń dla podanego przekroju. Wynik sprawdzić programem „przekrój” (wydruk). Dane: a=4cm b=4cm A =30⋅126⋅6− ⋅ 42 2 = 370,9 cm 2 S y ' =30⋅12⋅66⋅6⋅15− pi ⋅42 2 ⋅ 4⋅4 3⋅ = 2657,33 cm S z ' =30⋅12⋅156⋅6⋅27− ⋅ 42 2 ⋅ 8=6170,94 cm z 0 = S y A = 7,16 cm y 0= S z A = 16,64 cm I z0 = 6⋅63 12 36⋅27−16,64 2 30 3⋅12 12 30⋅12⋅15−16,64 2 − ⋅ 44 8 − ⋅ 42 2 ⋅ 16,64⋅8 2=29963,4 cm 4 I y0 = 6⋅6 3 12 ⋅ 36⋅15−7,16 2 30⋅12 3 12 30⋅12⋅6−7,16 2− ⋅4 4 8 − 4⋅4 3 ⋅ 2 ⋅ 4 2 2 ⋅ 7,16− 4⋅4 3⋅ 2 = = 6347,18 cm 4 I y0z0 =36⋅15−7,1627−16,6430⋅12⋅7,16−616,64−15− ⋅ 42 2 ⋅ 7,16− 4⋅4 3⋅ ⋅ 16,64⋅8 = =2422,7 cm4 I 1 =18155,2912054,08=30209,37 I 2=18155,29−12054,08=6101,21 =− 84,2 O = [0,101 0,995 0,955 0,101 ] A -16,64; -7,16 A' 5,45; -17,28 A-B 3,03; 29,85 B 13,36; -7,16 B' 8,48; 12,57 B-C -17,91; 1,82 C 13,36; 10,84 C' -9,43; 14,39 C-D -0,61; -5,97 D 7,36; 10,84 D' -10,04; 8,42 D-E 3,55; -24,48 E -16,64; 4,83 E' -6,49; -16,07 E-A 11,94; -1,21 Prosta A-B y=5,45+3,03t ay=7,2 y1=2,28 z=-17,28+29,85t az= –70,97 z1=1,15 Prosta B-C y=8,48+17,91t ay=132,17 y2= –0,12 z=12,57+1,82t az=13,43 z2= –6,07 Prosta C-D y=-9,43-0,61t ay=-10,9 y3= 1,51 z=14,39-5,97t az=106,68 z3= –0,76 Prosta D-E y=-10,04+3,55t ay=-8,82 y4= 1,87 z=8,42-24,48t az=-60,81 z4= 1,34 Prosta E-A y=-6,49+11,94t ay=-165,07 y5= 0,1 z=-16,07-1,21t az=-16,73 z5= 4,87
