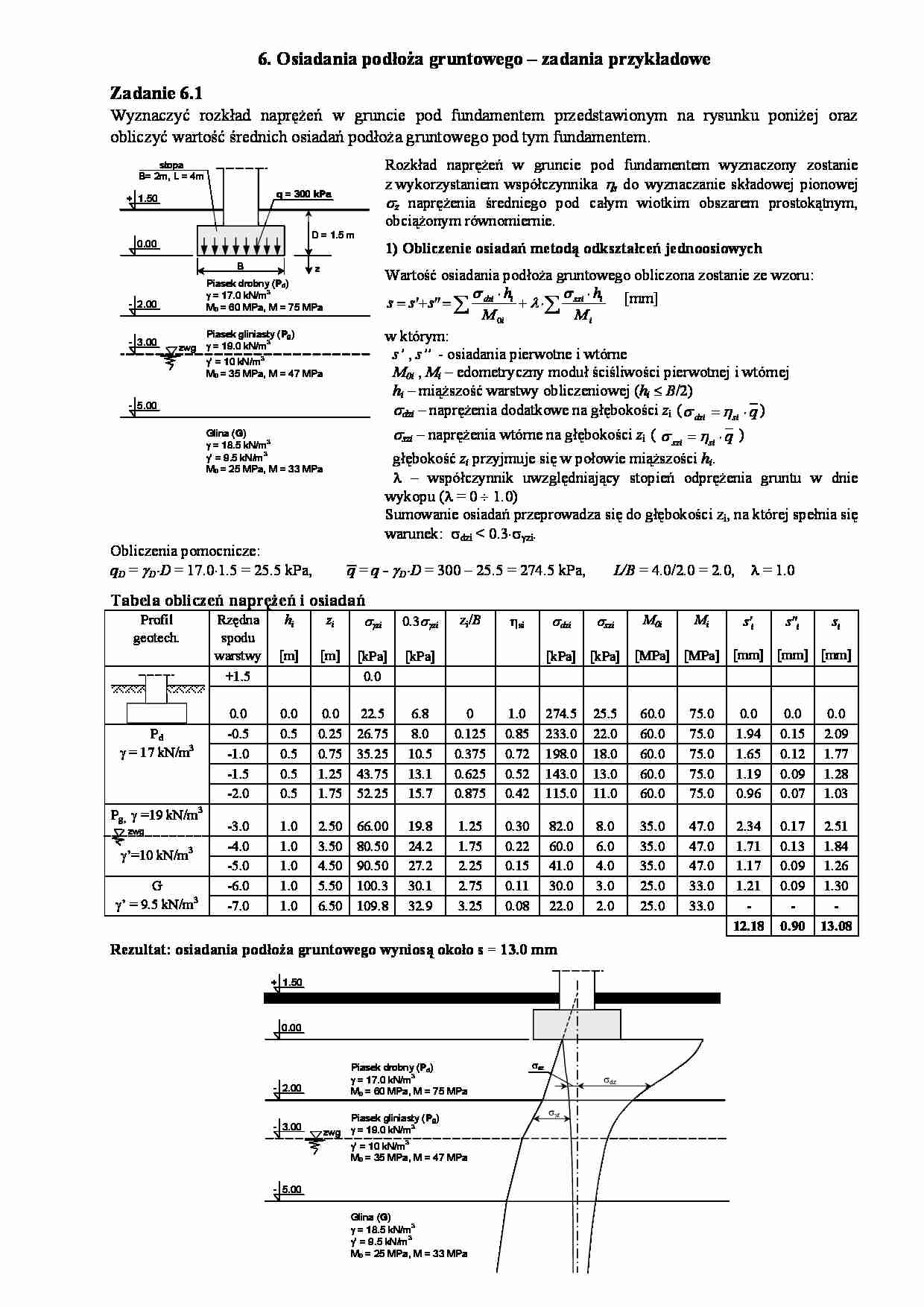

6. Osiadania podłoża gruntowego – zadania przykładowe
Zadanie 6.1
Wyznaczyć rozkład naprężeń w gruncie pod fundamentem przedstawionym na rysunku poniżej oraz
obliczyć wartość średnich osiadań podłoża gruntowego pod tym fundamentem.
Rozkład naprężeń w gruncie pod fundamentem wyznaczony zostanie
z wykorzystaniem współczynnika ηs do wyznaczanie składowej pionowej
σz naprężenia średniego pod całym wiotkim obszarem prostokątnym,
obciążonym równomiernie.
stopa
B= 2m, L = 4m
q = 300 kPa
+ 1.50
D = 1.5 m
0.00
B
Wartość osiadania podłoża gruntowego obliczona zostanie ze wzoru:
σ ⋅h
σ ⋅h
s = s' + s" = ∑ dzi i + λ ⋅∑ szi i [mm]
M 0i
Mi
w którym:
s’ , s” - osiadania pierwotne i wtórne
M0i , Mi – edometryczny moduł ściśliwości pierwotnej i wtórnej
hi – miąższość warstwy obliczeniowej (hi ≤ B/2)
σdzi – naprężenia dodatkowe na głębokości zi ( σ dzi = η si ⋅ q )
Piasek drobny (Pd)
γ = 17.0 kN/m3
M0 = 60 MPa, M = 75 MPa
- 2.00
- 3.00
1) Obliczenie osiadań metodą odkształceń jednoosiowych
z
zwg
Piasek gliniasty (Pg)
γ = 19.0 kN/m3
γ’ = 10 kN/m3
M0 = 35 MPa, M = 47 MPa
- 5.00
σszi – naprężenia wtórne na głębokości zi ( σ szi = η si ⋅ q )
Glina (G)
3
γ = 18.5 kN/m
γ’ = 9.5 kN/m3
M0 = 25 MPa, M = 33 MPa
głębokość zi przyjmuje się w połowie miąższości hi.
λ – współczynnik uwzględniający stopień odprężenia gruntu w dnie
wykopu (λ = 0 ÷ 1.0)
Sumowanie osiadań przeprowadza się do głębokości zi, na której spełnia się
warunek: σdzi
(…)
