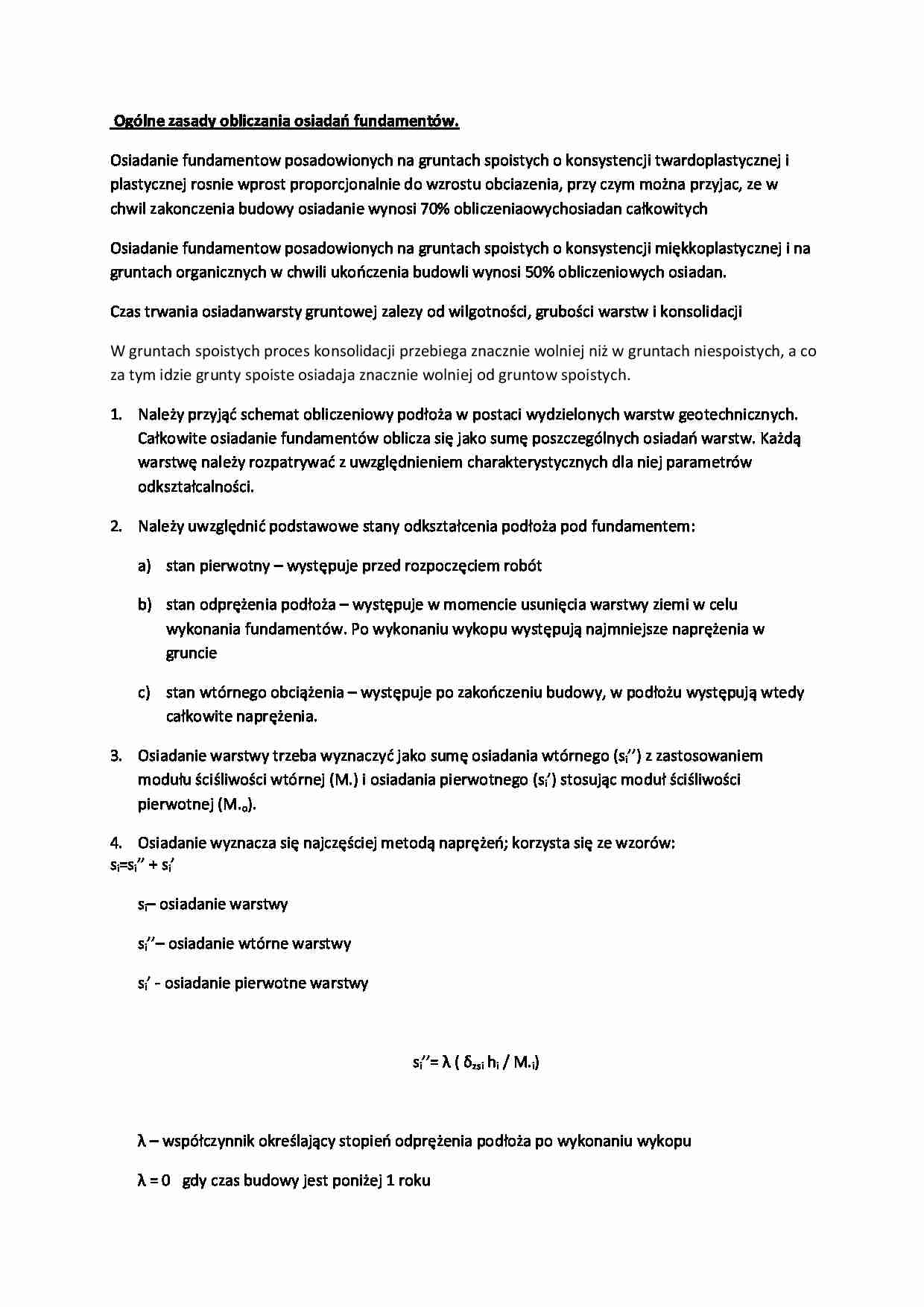

Ogólne zasady obliczania osiadań fundamentów.
Osiadanie fundamentow posadowionych na gruntach spoistych o konsystencji twardoplastycznej i plastycznej rosnie wprost proporcjonalnie do wzrostu obciazenia, przy czym można przyjac, ze w chwil zakonczenia budowy osiadanie wynosi 70% obliczeniaowych osiadan całkowitych
Osiadanie fundamentow posadowionych na gruntach spoistych o konsystencji miękkoplastycznej i na gruntach organicznych w chwili ukończenia budowli wynosi 50% obliczeniowych osiadan. Czas trwania osiadan warsty gruntowej zalezy od wilgotności, grubości warstw i konsolidacji
W gruntach spoistych proces konsolidacji przebiega znacznie wolniej niż w gruntach niespoistych, a co za tym idzie grunty spoiste osiadaja znacznie wolniej od gruntow spoistych.
Należy przyjąć schemat obliczeniowy podłoża w postaci wydzielonych warstw geotechnicznych. Całkowite osiadanie fundamentów oblicza się jako sumę poszczególnych osiadań warstw. Każdą warstwę należy rozpatrywać z uwzględnieniem charakterystycznych dla niej parametrów odkształcalności.
Należy uwzględnić podstawowe stany odkształcenia podłoża pod fundamentem:
stan pierwotny - występuje przed rozpoczęciem robót
stan odprężenia podłoża - występuje w momencie usunięcia warstwy ziemi w celu wykonania fundamentów. Po wykonaniu wykopu występują najmniejsze naprężenia w gruncie
stan wtórnego obciążenia - występuje po zakończeniu budowy, w podłożu występują wtedy całkowite naprężenia.
Osiadanie warstwy trzeba wyznaczyć jako sumę osiadania wtórnego (si'') z zastosowaniem modułu ściśliwości wtórnej (M.) i osiadania pierwotnego (si') stosując moduł ściśliwości pierwotnej (M.o).
Osiadanie wyznacza się najczęściej metodą naprężeń; korzysta się ze wzorów:
si =si'' + si'
si - osiadanie warstwy
si''- osiadanie wtórne warstwy
si' - osiadanie pierwotne warstwy
si''= λ ( δzsi hi / M.i)
λ - współczynnik określający stopień odprężenia podłoża po wykonaniu wykopu
λ = 0 gdy czas budowy jest poniżej 1 roku
λ = 1 gdy czas budowy jest powyżej 1 roku δzsi - naprężenie wtórne w podłożu si' = δzgi hi / M.oi δzgi - naprężenie pierwotne
hi - grubość warstwy
Warstwy o grubości większej niż połowa szerokości fundamentu należy dzielić na części mniejsze. Sumowanie osiadań należy przeprowadzać do głębokości zmax , na której jest spełniony warunek: δzmaxd =
(…)
… - występuje w momencie usunięcia warstwy ziemi w celu wykonania fundamentów. Po wykonaniu wykopu występują najmniejsze naprężenia w gruncie
stan wtórnego obciążenia - występuje po zakończeniu budowy, w podłożu występują wtedy całkowite naprężenia.
Osiadanie warstwy trzeba wyznaczyć jako sumę osiadania wtórnego (si'') z zastosowaniem modułu ściśliwości wtórnej (M.) i osiadania pierwotnego (si') stosując moduł…
