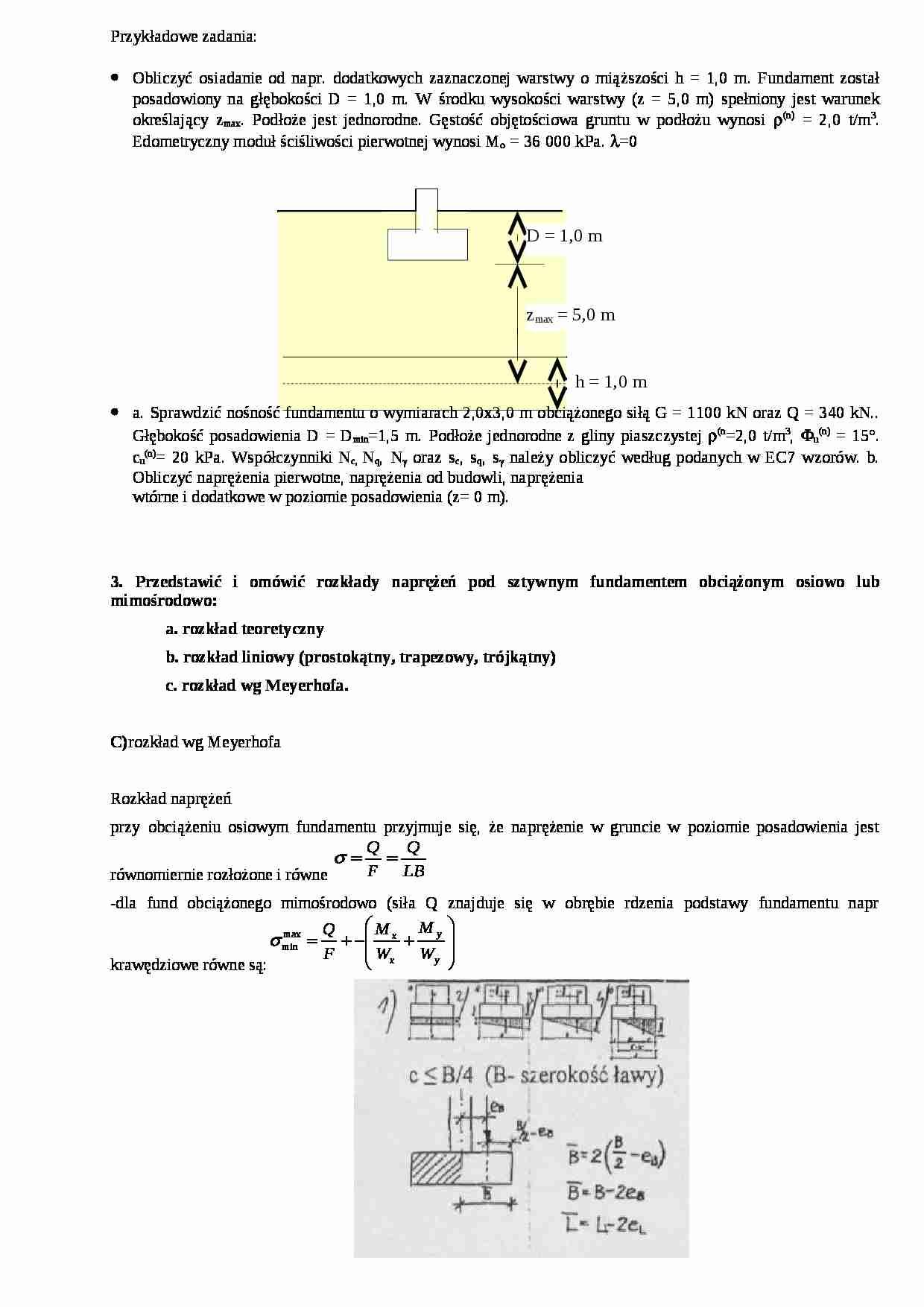

Przykładowe zadania:
Obliczyć osiadanie od napr. dodatkowych zaznaczonej warstwy o miąższości h = 1,0 m. Fundament został posadowiony na głębokości D = 1,0 m. W środku wysokości warstwy (z = 5,0 m) spełniony jest warunek określający zmax. Podłoże jest jednorodne. Gęstość objętościowa gruntu w podłożu wynosi ρ(n) = 2,0 t/m3. Edometryczny moduł ściśliwości pierwotnej wynosi Mo = 36 000 kPa. λ=0
a. Sprawdzić nośność fundamentu o wymiarach 2,0x3,0 m obciążonego siłą G = 1100 kN oraz Q = 340 kN.. Głębokość posadowienia D = Dmin=1,5 m. Podłoże jednorodne z gliny piaszczystej ρ(n=2,0 t/m3, Φu(n) = 15°. cu(n)= 20 kPa. Współczynniki Nc, Nq, Nγ oraz sc, sq, sγ należy obliczyć według podanych w EC7 wzorów. b. Obliczyć naprężenia pierwotne, naprężenia od budowli, naprężenia wtórne i dodatkowe w poziomie posadowienia (z= 0 m).
3. Przedstawić i omówić rozkłady naprężeń pod sztywnym fundamentem obciążonym osiowo lub mimośrodowo:
a. rozkład teoretyczny
b. rozkład liniowy (prostokątny, trapezowy, trójkątny)
c. rozkład wg Meyerhofa.
C)rozkład wg Meyerhofa
Rozkład naprężeń
przy obciążeniu osiowym fundamentu przyjmuje się, że naprężenie w gruncie w poziomie posadowienia jest równomiernie rozłożone i równe -dla fund obciążonego mimośrodowo (siła Q znajduje się w obrębie rdzenia podstawy fundamentu napr krawędziowe równe są: -
4. Uzasadnić przyjmowanie przy sprawdzaniu spodziewanych osiadań edometrycznych modułów ściśliwości. Podłoże gruntu traktuje się jako jednorodną półprzestrzeń liniowo odkształcalną tzn. stosuje się metody obliczeń teorii sprężystości lecz przy różnych wartościach geotechnicznych parametrów, odkształcalność granicy oznaczamy jako Mo lub Eo dla obciążeń pierwotnych oraz M lub E dla wtórnych. Osiadanie w gruncie: - dwie teorie plastyczności i sprężystości. Obliczając osiadanie pod fundamentem uproszczonym zakładając, że pod fundamentem grunt zachowuje się niezależnie od obciążeń zgodnie z prawem Hooke'a. σ=ε.E, ε - odkształcenie jednostkowe, E - moduł sprężystości liniowej. ε=Δl/l; ε=s/hi, σ=(s/hi) . E. Próbka gruntu pod fundamentem zachowuje się jak w klasycznym edometrze ograniczona jest z góry podstawą fundamentu z boku przez grunt. Do obliczeń osiadań pod fundamentem bierze się edometryczny moduł ściśliwości dlatego, ze podłoże gruntowe traktuje się jako jednorodna półprzestrzeń liniowo odkształcalną a więc stosuje się do obliczeń osiadań metody teorii sprężystości. Przyjmuje się, że osiadania są wprost proporcjonalne do wzrastającego obciążenia. Pod fundamentem grunt nie ma możliwości bocznej rozszerzalności, ścieśnianie gruntu następuje tylko w jednej osi. Osiadanie podłoża jest suma poszczególnych warstw zawartych w bryle ściśliwej.
