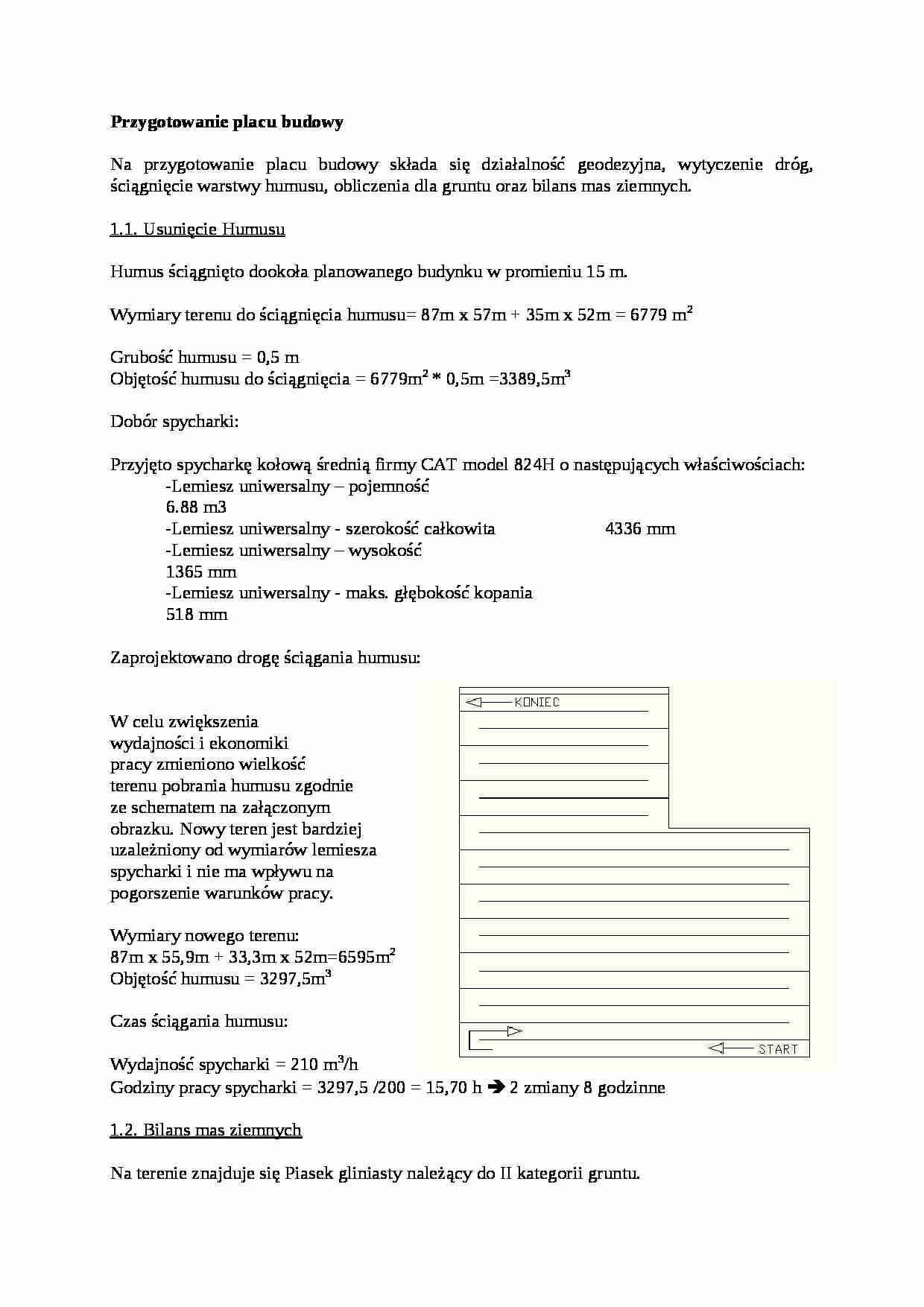

Przygotowanie placu budowy
Na przygotowanie placu budowy składa się działalność geodezyjna, wytyczenie dróg, ściągnięcie warstwy humusu, obliczenia dla gruntu oraz bilans mas ziemnych. 1.1. Usunięcie Humusu Humus ściągnięto dookoła planowanego budynku w promieniu 15 m.
Wymiary terenu do ściągnięcia humusu= 87m x 57m + 35m x 52m = 6779 m2 Grubość humusu = 0,5 m
Objętość humusu do ściągnięcia = 6779m2 * 0,5m =3389,5m3 Dobór spycharki:
Przyjęto spycharkę kołową średnią firmy CAT model 824H o następujących właściwościach:
-Lemiesz uniwersalny - pojemność 9 yd3
6.88 m3
-Lemiesz uniwersalny - szerokość całkowita 14.23 ft 4336 mm
-Lemiesz uniwersalny - wysokość 4.48 ft
1365 mm
-Lemiesz uniwersalny - maks. głębokość kopania 1.7 ft
518 mm
Zaprojektowano drogę ściągania humusu:
W celu zwiększenia wydajności i ekonomiki pracy zmieniono wielkość terenu pobrania humusu zgodnie ze schematem na załączonym obrazku. Nowy teren jest bardziej uzależniony od wymiarów lemiesza spycharki i nie ma wpływu na pogorszenie warunków pracy. Wymiary nowego terenu:
87m x 55,9m + 33,3m x 52m=6595m2 Objętość humusu = 3297,5m3 Czas ściągania humusu:
Wydajność spycharki = 210 m3/h
Godziny pracy spycharki = 3297,5 /200 = 15,70 h 2 zmiany 8 godzinne
1.2. Bilans mas ziemnych
Na terenie znajduje się Piasek gliniasty należący do II kategorii gruntu.
IL=0,6 Φ=16o Cu=27kPa
Kąt nachylenia skarpy zgodnie z monogramem w Wiłunie:
Φ=0,9 * 16=14,4o Dla wartości obliczeniowych Φ=14,4o oraz η=0,25 bezpieczny kąt skarpy = 60o Pole dna i obręczy wykopu:
P1=(15*25)+(5*10)+(20*50)=1425m2 P2=(18,5*28,5)+(8,5*13,5)+(23,5*53,5)=1899m2 Objętość wykopu guntu na wywóz i gruntu potrzebnego do zasypania.
Vwyk=(1899+1425)/2*3,5= 5817m3 Vzas=[(3,5*0,8)+(1/2*3,5*1,75)]*(50+15+20+40+50+20+25)=220*5,86=1289,2m3 =1300m3 Vwyw=5817-1300=4517m3 1.3 Dobór koparki
Przyjęto koparkę DOOSAN DX 140 W o następujących charakterystykach:
Pojemnosć łyżki: do 0,7 m 3
Max głębokość kopania: 5 056 mm
Max zasięg kopania: 8 208mm
Max prędkość jazdy: do 37 km/ h
Moc silnika: 132 kM/ 99 kW/2000 obr/ min
Waga robocza: do 14 570 kg
(…)
… geometryczna skrzyni Vg = 10,5 m3 współczynnik ładowności skrzyni kns =0,8
Wk=84m3/h
WR*SS=84*20%=100,9m3 L=10 km
V= 20km/h
min(Umax,Vmax)=min(20t;10,5m3)=min10,5m3=1,6*10,5=16,8 ton
Określenie czasu potrzebnego na transport urobku:
1 cykl = 2* 0,7 =1,4m3 2,24t
16,8 ton = 7,5 cyklu 8 minut = tzał Tc1=tp1+tzał+tjB-W+tw+tjW-B=1+8+30+1+30=70 minut
Wykres pracy jednej wywrotki:
Wykres pracy dla 7 wywrotek…
