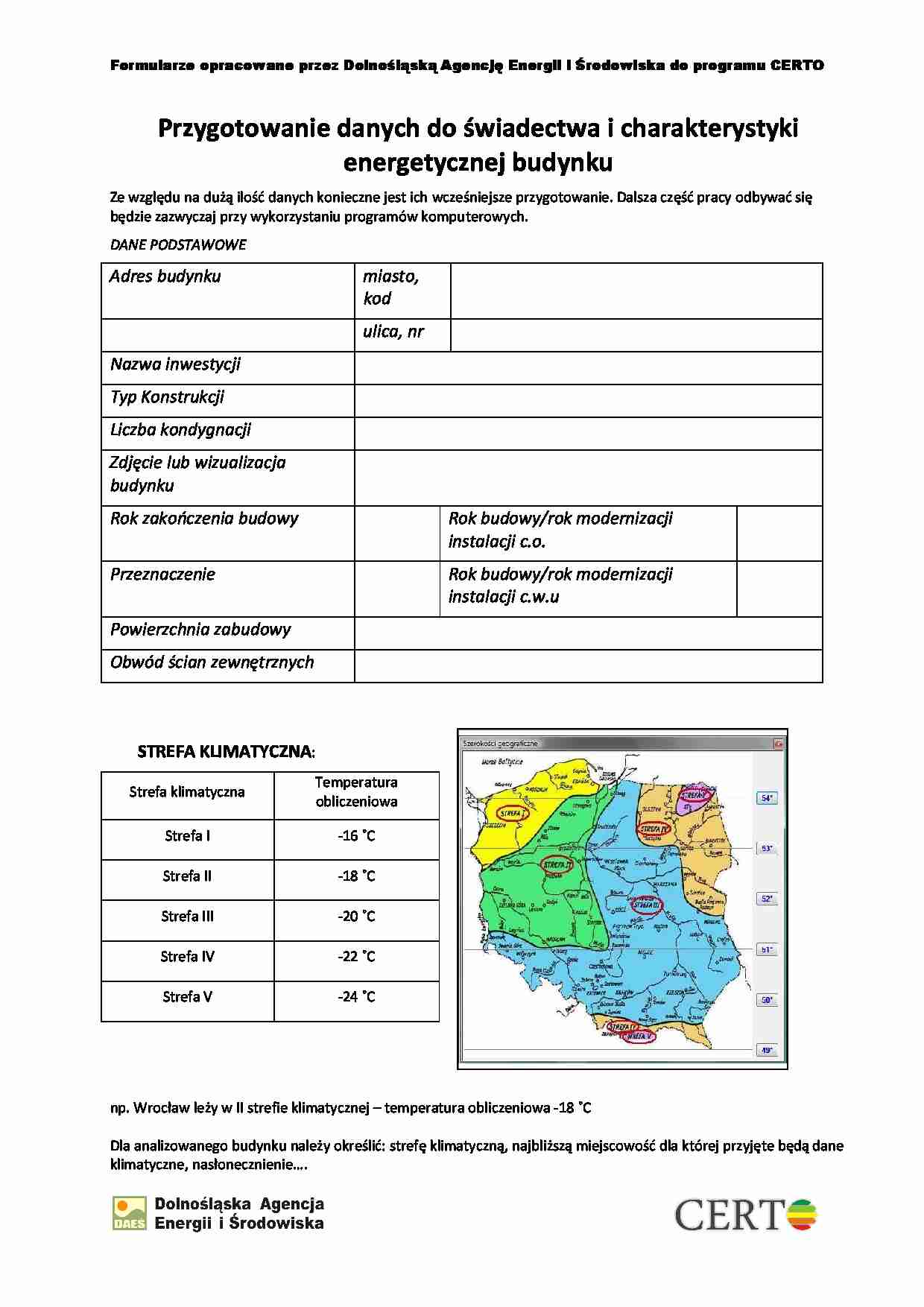

Formularze opracowane przez Dolnośląską Agencję Energii i Środowiska do programu CERTO Przygotowanie danych do świadectwa i charakterystyki energetycznej budynku Ze względu na dużą ilość danych konieczne jest ich wcześniejsze przygotowanie. Dalsza część pracy odbywać się będzie zazwyczaj przy wykorzystaniu programów komputerowych. DANE PODSTAWOWE Adres budynku miasto, kod ulica, nr Nazwa inwestycji Typ Konstrukcji Liczba kondygnacji Zdjęcie lub wizualizacja budynku Rok zakończenia budowy Rok budowy/rok modernizacji instalacji c.o. Przeznaczenie Rok budowy/rok modernizacji instalacji c.w.u Powierzchnia zabudowy Obwód ścian zewnętrznych STREFA KLIMATYCZNA : Strefa klimatyczna Temperatura obliczeniowa Strefa I -16 ˚C Strefa II -18 ˚C Strefa III -20 ˚C Strefa IV -22 ˚C Strefa V -24 ˚C np. Wrocław leży w II strefie klimatycznej – temperatura obliczeniowa -18 ˚C Dla analizowanego budynku należy określić: strefę klimatyczną, najbliższą miejscowość dla której przyjęte będą dane klimatyczne, nasłonecznienie…. Formularze opracowane przez Dolnośląską Agencję Energii i Środowiska do programu CERTO KROTNOŚĆ WYMIANY POWIETRZA n50 Dla nowych budynków projektowanych po 2008 roku wartości n50 należy przyjmować w zależności od sposobu realizacji wentylacji. Jeżeli nie wykonano takich badań, maksymalna wartość n50 dla wentylacji naturalnej powinna wynosić n50 ≤ 3 wym/h[2], dla wentylacji mechanicznej n50 ≤ 1,5 wym/h[2]. Zestawienie szacunkowych wartości n50 w zależności od szczelności budynku oraz typu budynku oraz od roku wznoszenia. OPISY dla budynku oraz proponowane ZMIANY Następnie można choć nie jest to koniczne przy sporządzaniu charakterystyki wprowadzić następujące opisy: osłona budynku, instalacja c.o. instalacja wentylacji, instalacja chłodzenia (jeżeli występuje), instalacja c.w.u., oraz jeżeli tego wymaga typ budynku to również instalacja oświetlenia wbudowanego. Instalacja oświetleniowa występuje w budynkach niemieszkalnych. Proponowane zmiany w nowoprojektowanych budynkach nie występują. W budynkach
(…)
…
CIEPŁA WODA
WYMAGANE DANE DO CHRAKTERYSTYKI:
rodzaj paliwa
1
2
3
LOKAL
współczynnik nieodnawialnej
energii pierwotnej
udział procentowy paliwa
ilość użytkowników
jednostkowe zużycie wody
temperatura wody w punkcie
czerpalnym
typ kotła
sprawność źródła ciepła
η W,g - sprawność wytwarzania,
η W,d - sprawność przesyłania
η W,s - sprawność akumulacji
*rok budowy kotłowni na c.w.u.
stan techniczny źródła…
… decydujący wpływ na
sprawność końcową.
WYMAGANE DANE DO CHRAKTERYSTYKI:
rodzaj paliwa
1
2
3
4
współczynnik nieodnawialnej
energii pierwotnej
udział procentowy paliwa
typ kotła
η H,g - sprawność wytwarzania,
η H,d - sprawność przesyłania
η H,s - sprawność akumulacji
η H,e - sprawność wykorzystania
i regulacji
*rok budowy
stan techniczny
źródła ciepła
informacje
o serwisowaniu kotła
Inne uwagi
*kolor szary…
