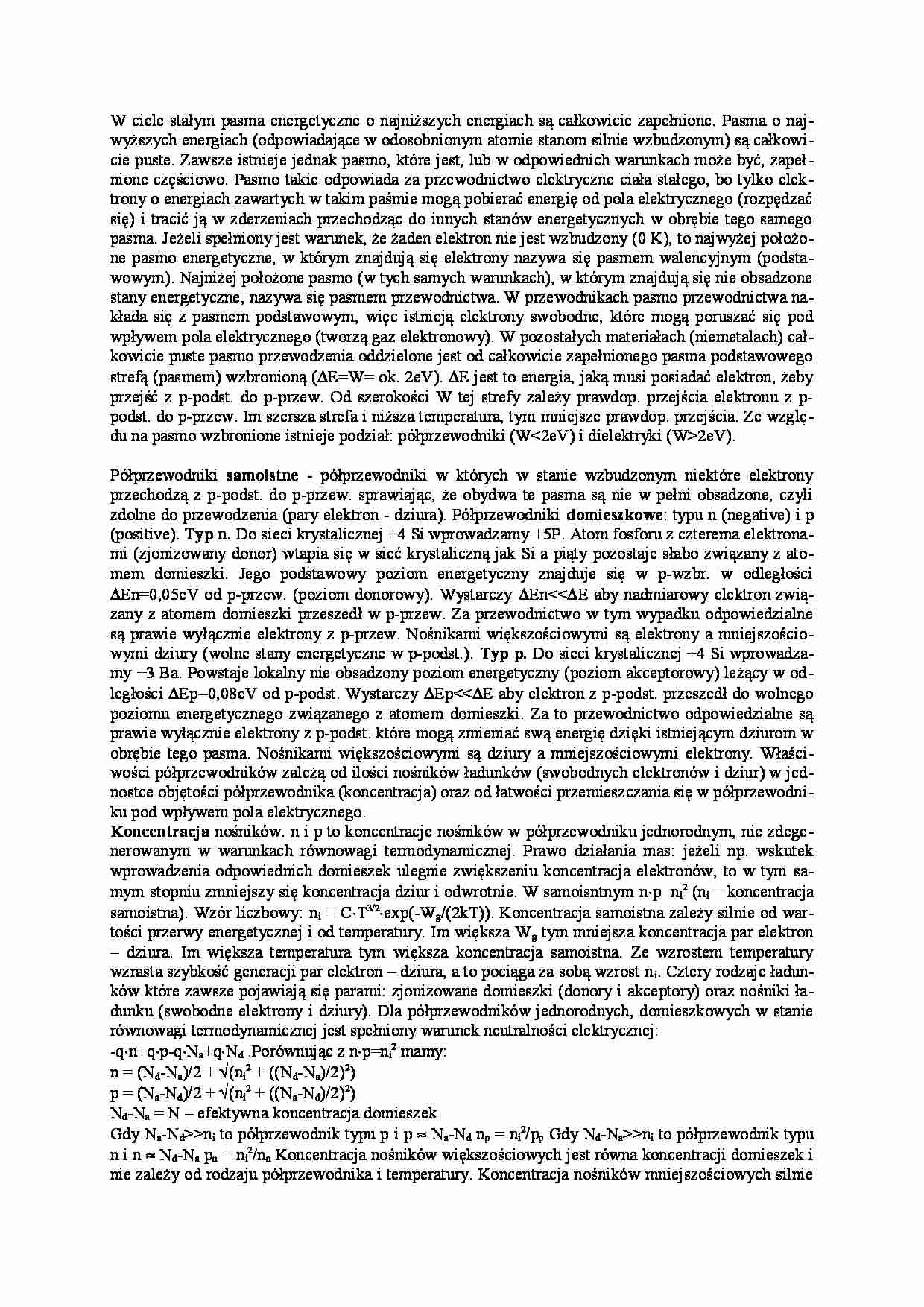

W ciele stałym pasma energetyczne o najniższych energiach są całkowicie zapełnione. Pasma o naj- wyższych energiach (odpowiadające w odosobnionym atomie stanom silnie wzbudzonym) są całkowi- cie puste. Zawsze istnieje jednak pasmo, które jest, lub w odpowiednich warunkach może być, zapeł - nione częściowo. Pasmo takie odpowiada za przewodnictwo elektryczne ciała stałego, bo tylko elek- trony o energiach zawartych w takim paśmie mogą pobierać energię od pola elektrycznego (rozpędzać się) i tracić ją w zderzeniach przechodząc do innych stanów energetycznych w obrębie tego samego pasma. Jeżeli spełniony jest warunek, że żaden elektron nie jest wzbudzony (0 K), to najwyżej położo- ne pasmo energetyczne, w którym znajdują się elektrony nazywa się pasmem walencyjnym (podsta- wowym). Najniżej położone pasmo (w tych samych warunkach), w którym znajdują się nie obsadzone stany energetyczne, nazywa się pasmem przewodnictwa. W przewodnikach pasmo przewodnictwa na- kłada się z pasmem podstawowym, więc istnieją elektrony swobodne, które mogą poruszać się pod wpływem pola elektrycznego (tworzą gaz elektronowy). W pozostałych materiałach (niemetalach) cał- kowicie puste pasmo przewodzenia oddzielone jest od całkowicie zapełnionego pasma podstawowego strefą (pasmem) wzbronioną ( ∆E=W= ok. 2eV). ∆E jest to energia, jaką musi posiadać elektron, żeby przejść z p-podst. do p-przew. Od szerokości W tej strefy zależy prawdop. przejścia elektronu z p- podst. do p-przew. Im szersza strefa i niższa temperatura, tym mniejsze prawdop. przejścia. Ze wzglę- du na pasmo wzbronione istnieje podział: półprzewodniki (W2eV). Półprzewodniki samoistne - półprzewodniki w których w stanie wzbudzonym niektóre elektrony przechodzą z p-podst. do p-przew. sprawiając, że obydwa te pasma są nie w pełni obsadzone, czyli zdolne do przewodzenia (pary elektron - dziura). Półprzewodniki domieszkowe : typu n (negative) i p (positive). Typ n. Do sieci krystalicznej +4 Si wprowadzamy +5P. Atom fosforu z czterema elektrona- mi (zjonizowany donor) wtapia się w sieć krystaliczną jak Si a piąty pozostaje słabo związany z ato- mem domieszki. Jego podstawowy poziom energetyczny znajduje się w p-wzbr. w odległości ∆En=0,05eV od p-przew. (poziom donorowy). Wystarczy ∆En
(…)
…: zjonizowane domieszki (donory i akceptory) oraz nośniki ładunku (swobodne elektrony i dziury). Dla półprzewodników jednorodnych, domieszkowych w stanie
równowagi termodynamicznej jest spełniony warunek neutralności elektrycznej:
-q⋅n+q⋅p-q⋅Na+q⋅Nd .Porównując z n⋅p=ni2 mamy:
n = (Nd-Na)/2 + √(ni2 + ((Nd-Na)/2)2)
p = (Na-Nd)/2 + √(ni2 + ((Na-Nd)/2)2)
Nd-Na = N – efektywna koncentracja domieszek
Gdy Na-Nd>>ni…
… są
prawie wyłącznie elektrony z p-podst. które mogą zmieniać swą energię dzięki istniejącym dziurom w
obrębie tego pasma. Nośnikami większościowymi są dziury a mniejszościowymi elektrony. Właściwości półprzewodników zależą od ilości nośników ładunków (swobodnych elektronów i dziur) w jednostce objętości półprzewodnika (koncentracja) oraz od łatwości przemieszczania się w półprzewodniku pod wpływem pola elektrycznego.
Koncentracja nośników. n i p to koncentracje nośników w półprzewodniku jednorodnym, nie zdegenerowanym w warunkach równowagi termodynamicznej. Prawo działania mas: jeżeli np. wskutek
wprowadzenia odpowiednich domieszek ulegnie zwiększeniu koncentracja elektronów, to w tym samym stopniu zmniejszy się koncentracja dziur i odwrotnie. W samoisntnym n⋅p=ni2 (ni – koncentracja
samoistna). Wzór liczbowy: ni = C⋅T3/2…
…. w sposób dwustopniowy, poprzez pewne zlokalizowane stany kwantowe zwane pułapkami a utworzone przez rózne rodzaje defektów struktury krystalicznej. Z pułapką związane są dyskretne poziomy energetyczne w przerwie energetycznej półprzewodnika. Mogą mieć charakter donorowy (w stanie obsadzenia przez elektrony są elektrycznie obojętne) lub akceptorowy (w stanie obsadzenia przez elektrony są zjonizowane). Są cztery rodzaje…
