Przenoszenie wysokości na budowie

Nasza ocena:

3
Pobrań: 1015
Wyświetleń: 6797
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu

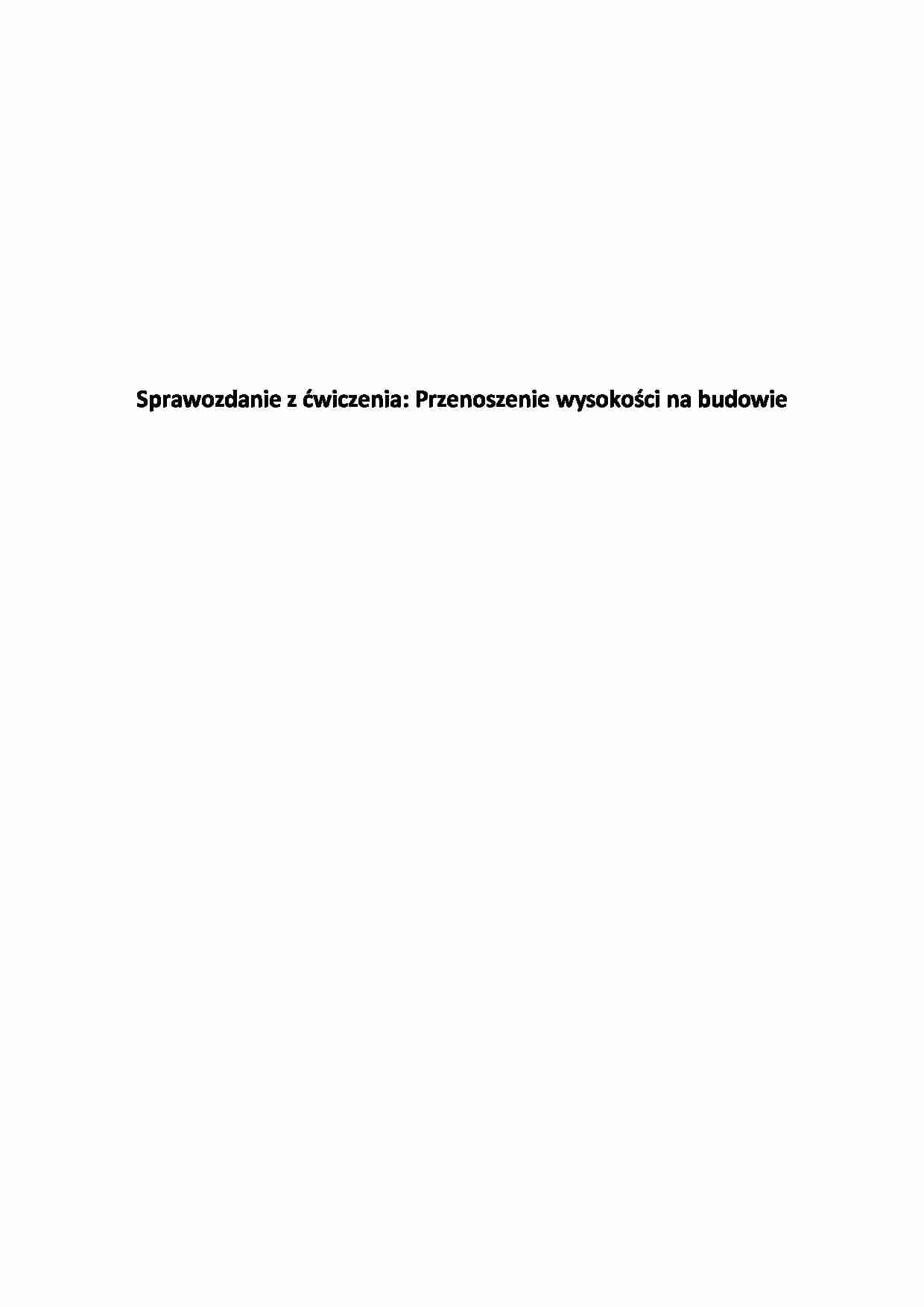

Przenoszenie wysokości na budowie - strona 1 Przenoszenie wysokości na budowie - strona 2 Przenoszenie wysokości na budowie - strona 3

Fragment notatki:

                Sprawozdanie z ćwiczenia: Przenoszenie wysokości na budowie                                              1. Wstęp                 Przenoszenie  wysokości  jest  bardzo  często  wykonywane  na  każdej  budowie.  W  ramach przedmiotu  Geodezja i Teledetekcja  wykonano przeniesienie  wysokości przy użyciu  niwelatora  i łaty niwelacyjnej. Pomiary niwelacyjne wykonano w sposób analogiczy, jak ma  to miejsce na budowie. Ćwiczenie odbyło się w laboratorium budynku Hydro, wykonano je w  zespole 6 osobowym.   2. Cel i zakres ćwiczenia                  Przeprowadzone  pomiary  miały  na  celu  przećwiczenie  przenoszenia  wysokości.  Umiejętność ta jest niezbędna w pracy na budowie. Ćwiczenie obejmowało:  - sprawdzenie poprawności działania niwelatora za pomocą niwelacji ze środka,  - przeniesienie wysokości.  3. Wiadomości wprowadzające:                 Pomiary  niwelacyjne  służą  do  określania  różnic  wysokości  między  punktami.  Podstawę  pomiarów  niwelacyjnych  stanowią  punkty  osnowy  wysokościowej.  Znaki  osnowy  wysokościowej  powinny  posiadać  wystający  i  niepodlegajacy  odkształceniom,  wypukły  element  zwany  reperem.  Repery  państwowe  są  to  utrwalone  w  terenie,  naturalne  lub  sztuczne, znaki o znanej  rzędnej nad przyjętym poziomem  odniesienia  (o znanej wysokości  n.p.m.).  Na  budowach  wyznacza  tymczasowo  repery  robocze.  Wysokość  reperu  roboczego  na placu budowy ustala się przenosząc wysokość od istniejącego repera państwowego.                   Przenoszenie  wysokości  wykonuje  się  za  pomocą  ciągu  niwelacyjnego.  Rodzaje  ciągów niwelacyjnych:  -  otwarte:  wykorzystuje  się  dwa  (lub  więcej)  repery  państwowe.  Taki  rodzaj  ciągu  jest  bardziej  zalecany,  gdyż  łatwiej  skontrolować  poprawność  pomiarów.  W  przypadku  takiego  ciagu powinien być spełniony nastepujący warunek teoretyczny:                             Suma  przyrostów  wysokości       na  wszystkich  stanowiskach  pomiarowych  powinna  być  równa wysokości między skrajnymi punktami- reperami        .  - zamknięte: wykorzystuje się jeden reper państwowy. Pomiary zaczyna się i kończy w tym  samym  miejscu.  Ten  rodzaj  ciągu  jest  mniej  korzystny,  gdyż  nie  można  skontrolowac  poprawności  pomiarów.  Warunek,  który  powinien  być  spełniony  w  ciągu  zamkniętym,  ma

(…)

…. Niwelator
rozstawia się na statywie i przymocowuje za pomocą śruby sercowej. Korpus niwelatora
spoczywa na spodarce, z która połączone są 3 śruby poziomujące. W celu sprawdzenia czy
instrument jest spoziomowany, sprawdza się położenie pęcherzyka libeli okragłej. W
niwelatorze wyróżnia się również obiektyw i okular lunety. Spoglądając w okular lunety widzi
się siatkę celowniczą w kształcie krzyża nitek…
... zobacz całą notatkę
