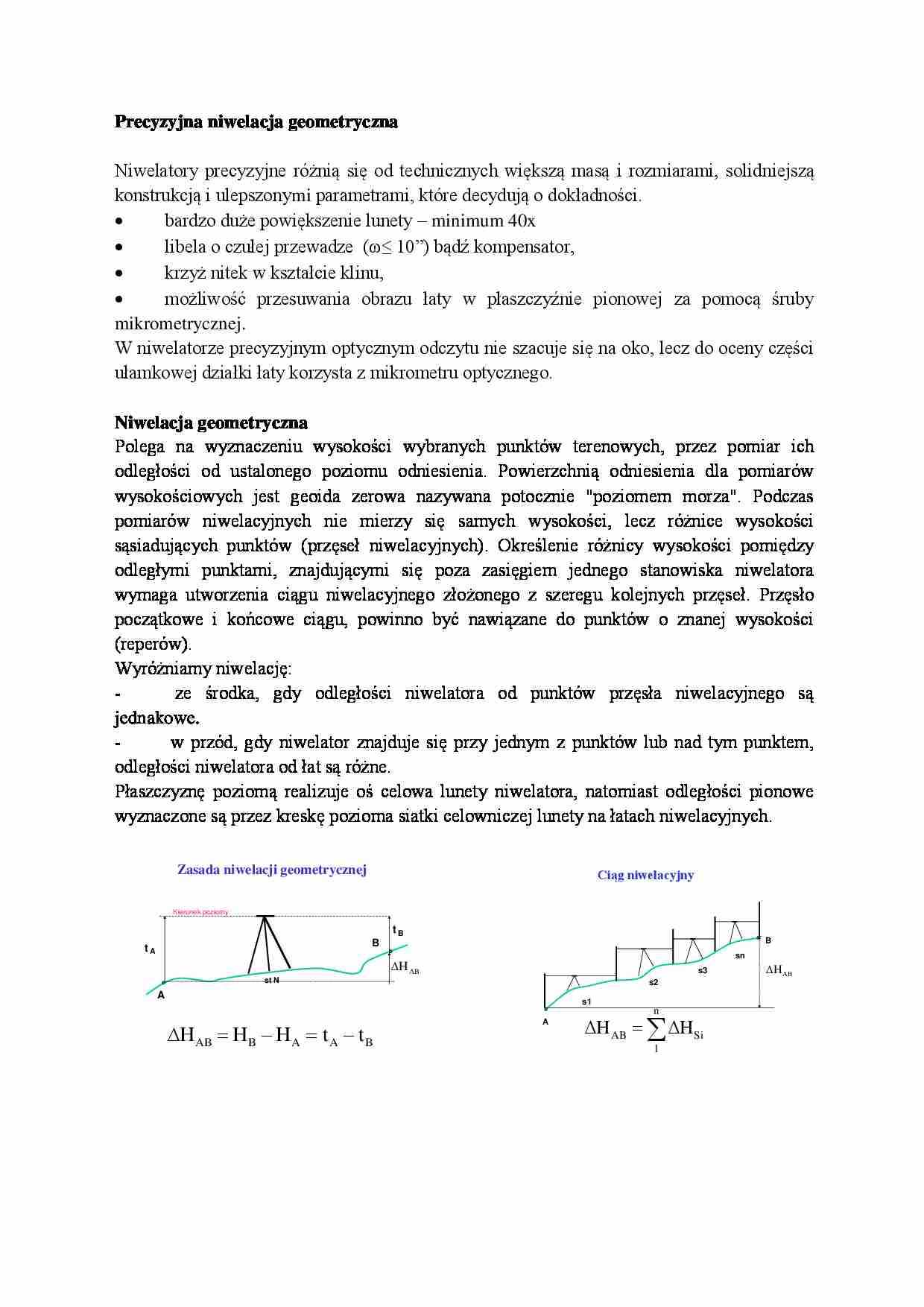

Precyzyjna niwelacja geometryczna- opracowanie - strona 1 Precyzyjna niwelacja geometryczna- opracowanie - strona 2

Fragment notatki:

Precyzyjna niwelacja geometryczna
Niwelatory precyzyjne różnią się od technicznych większą masą i rozmiarami, solidniejszą
konstrukcją i ulepszonymi parametrami, które decydują o dokładności.

bardzo duże powiększenie lunety – minimum 40x

libela o czułej przewadze (ω≤ 10”) bądź kompensator,

krzyż nitek w kształcie klinu,

możliwość przesuwania obrazu łaty w płaszczyźnie pionowej za pomocą śruby
mikrometrycznej.
W niwelatorze precyzyjnym optycznym odczytu nie szacuje się na oko, lecz do oceny części
ułamkowej działki łaty korzysta z mikrometru optycznego.
Niwelacja geometryczna
Polega na wyznaczeniu wysokości wybranych punktów terenowych, przez pomiar ich
odległości od ustalonego poziomu odniesienia. Powierzchnią odniesienia dla pomiarów
wysokościowych jest geoida zerowa nazywana potocznie "poziomem morza". Podczas
pomiarów niwelacyjnych nie mierzy się samych wysokości, lecz różnice wysokości
sąsiadujących punktów (przęseł niwelacyjnych). Określenie różnicy wysokości pomiędzy
odległymi punktami, znajdującymi się poza zasięgiem jednego stanowiska niwelatora
wymaga utworzenia ciągu niwelacyjnego złożonego z szeregu kolejnych przęseł. Przęsło
początkowe i końcowe ciągu, powinno być nawiązane do punktów o znanej wysokości
(reperów).
Wyróżniamy niwelację:
ze środka, gdy odległości niwelatora od punktów przęsła niwelacyjnego są
jednakowe.
w przód, gdy niwelator znajduje się przy jednym z punktów lub nad tym punktem,
odległości niwelatora od łat są różne.
Płaszczyznę poziomą realizuje oś celowa lunety niwelatora, natomiast odległości pionowe
wyznaczone są przez kreskę pozioma siatki celowniczej lunety na łatach niwelacyjnych.
Zasada niwelacji geometrycznej
Ciąg niwelacyjny
Kierunek poziomy
tB
B
B
tA
sn
H AB
s3
st N
s2
A
s1
n
HAB  HB  HA  t A  t B
A
H AB   HSi
1
H AB
Zasady pomiaru ciągu
1.
Każdy odcinek należy zniwelować 2 razy ( tam i z powrotem) Powinno to być w
innych dniach i godzinach
2.
Każdy odcinek powinie składać się z parzystej liczby stanowisk
3.
Niwelacje precyzyjną w dni słoneczne należy wykonywać w godzinach rannych – pół
godziny po wschodzi słońca oraz popołudniowych – do pół godziny przed zachodem słońca,
4.
Pomiar podczas bezwietrznej pogody lub przy słabym wietrze
5.
Liczba stanowisk powinna być parzysta, (aby nie występował błąd stopki łaty)
6.
Minimalna wysokość celowej 1, 5m
7.
Na stanowisku 2 nogi statywu powinny być równoległe do kierunku pomiaru
8.
Kolejność odczytu:
Na stanowisku nieparzystym
1.
Odczyt wstecz na podziale zasadniczym
2.
Odczyt w przód na podziale zasadniczym
3.
Odczyt w przód na podziale kontrolnym
4.
Odczyt wstecz na podziale kontrolnym
Na stanowisku parzystym rozpoczynamy od odczytu w przód.
