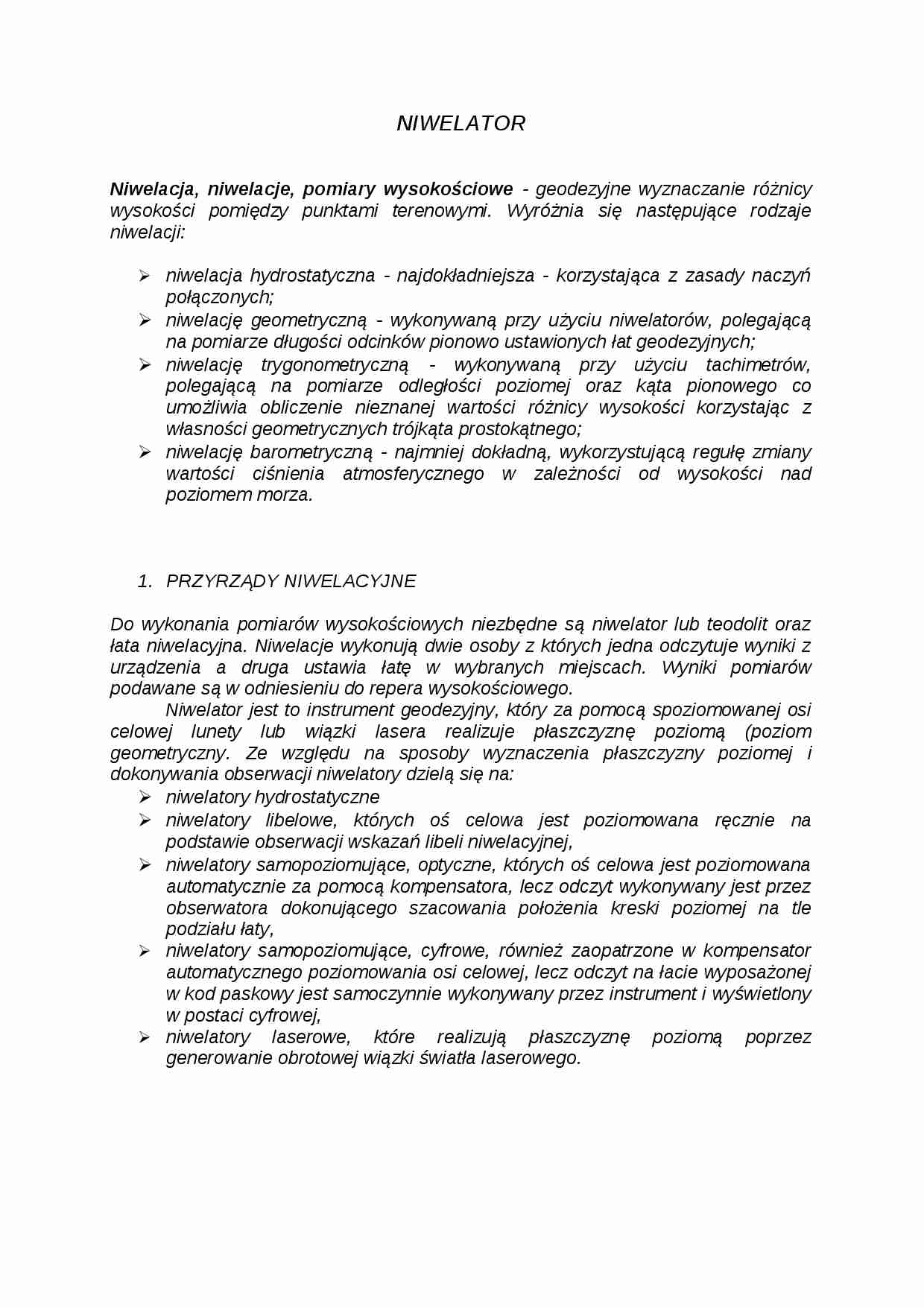

NIWELATOR
Niwelacja, niwelacje, pomiary wysokościowe - geodezyjne wyznaczanie różnicy wysokości pomiędzy punktami terenowymi. Wyróżnia się następujące rodzaje niwelacji:
niwelacja hydrostatyczna - najdokładniejsza - korzystająca z zasady naczyń połączonych;
niwelację geometryczną - wykonywaną przy użyciu niwelatorów, polegającą na pomiarze długości odcinków pionowo ustawionych łat geodezyjnych;
niwelację trygonometryczną - wykonywaną przy użyciu tachimetrów, polegającą na pomiarze odległości poziomej oraz kąta pionowego co umożliwia obliczenie nieznanej wartości różnicy wysokości korzystając z własności geometrycznych trójkąta prostokątnego;
niwelację barometryczną - najmniej dokładną, wykorzystującą regułę zmiany wartości ciśnienia atmosferycznego w zależności od wysokości nad poziomem morza.
PRZYRZĄDY NIWELACYJNE
Do wykonania pomiarów wysokościowych niezbędne są niwelator lub teodolit oraz łata niwelacyjna. Niwelacje wykonują dwie osoby z których jedna odczytuje wyniki z urządzenia a druga ustawia łatę w wybranych miejscach. Wyniki pomiarów podawane są w odniesieniu do repera wysokościowego. Niwelator jest to instrument geodezyjny, który za pomocą spoziomowanej osi celowej lunety lub wiązki lasera realizuje płaszczyznę poziomą (poziom geometryczny. Ze względu na sposoby wyznaczenia płaszczyzny poziomej i dokonywania obserwacji niwelatory dzielą się na:
niwelatory hydrostatyczne
niwelatory libelowe, których oś celowa jest poziomowana ręcznie na podstawie obserwacji wskazań libeli niwelacyjnej,
niwelatory samopoziomujące, optyczne, których oś celowa jest poziomowana automatycznie za pomocą kompensatora, lecz odczyt wykonywany jest przez obserwatora dokonującego szacowania położenia kreski poziomej na tle podziału łaty,
niwelatory samopoziomujące, cyfrowe, również zaopatrzone w kompensator automatycznego poziomowania osi celowej, lecz odczyt na łacie wyposażonej w kod paskowy jest samoczynnie wykonywany przez instrument i wyświetlony w postaci cyfrowej,
niwelatory laserowe, które realizują płaszczyznę poziomą poprzez generowanie obrotowej wiązki światła laserowego.
Niwelator hydrostatyczny- - korzystający z zasady naczyń połączonych. Niwelatory precyzyjne- różnią się od niwelatorów technicznych nie tyle konstrukcją wykonania poszczególnych części składowych. Charakterystycznymi elementami dodatkowymi wyposażenia niwelatora precyzyjnego są: mikrometr optyczny i klinowato rozwidlona kreska pozioma siatki celowniczej. Służą one do zwiększenia dokładności odczutu, która w niwelacji precyzyjnej wynosi ± 0,1
(…)
… cyfrowych używa się specjalnych łat do niwelacji cyfrowej z naniesionym kodem kreskowym. Dzięki temu, że niwelatory cyfrowe mają układ optyczny taki jak zwykłe niwelatory, a łaty mają naniesiony po drugiej stronie zwykły podział możliwe jest wykonanie niwelacji klasyczną metodą.
Żabka niwelacyjna - przyrząd geodezyjny wykorzystywany w niwelacji jako podstawka do łaty niwelacyjnej. Żabka niwelacyjna to ciężka, metalowa bryła o podstawie w kształcie trójkąta, z dwoma wystającymi pionowo bolcami, na których ustawia się łatę niwelacyjną i wykonuje odczyty za pomocą niwelatora.
Reper - stabilizowany punkt wysokościowej osnowy geodezyjnej, dla którego wyznaczono wysokość w przyjętym układzie odniesienia. Repery ścienne są montowane na ścianach budynków, w odległości kilkudziesięciu centymetrów od podłoża…
