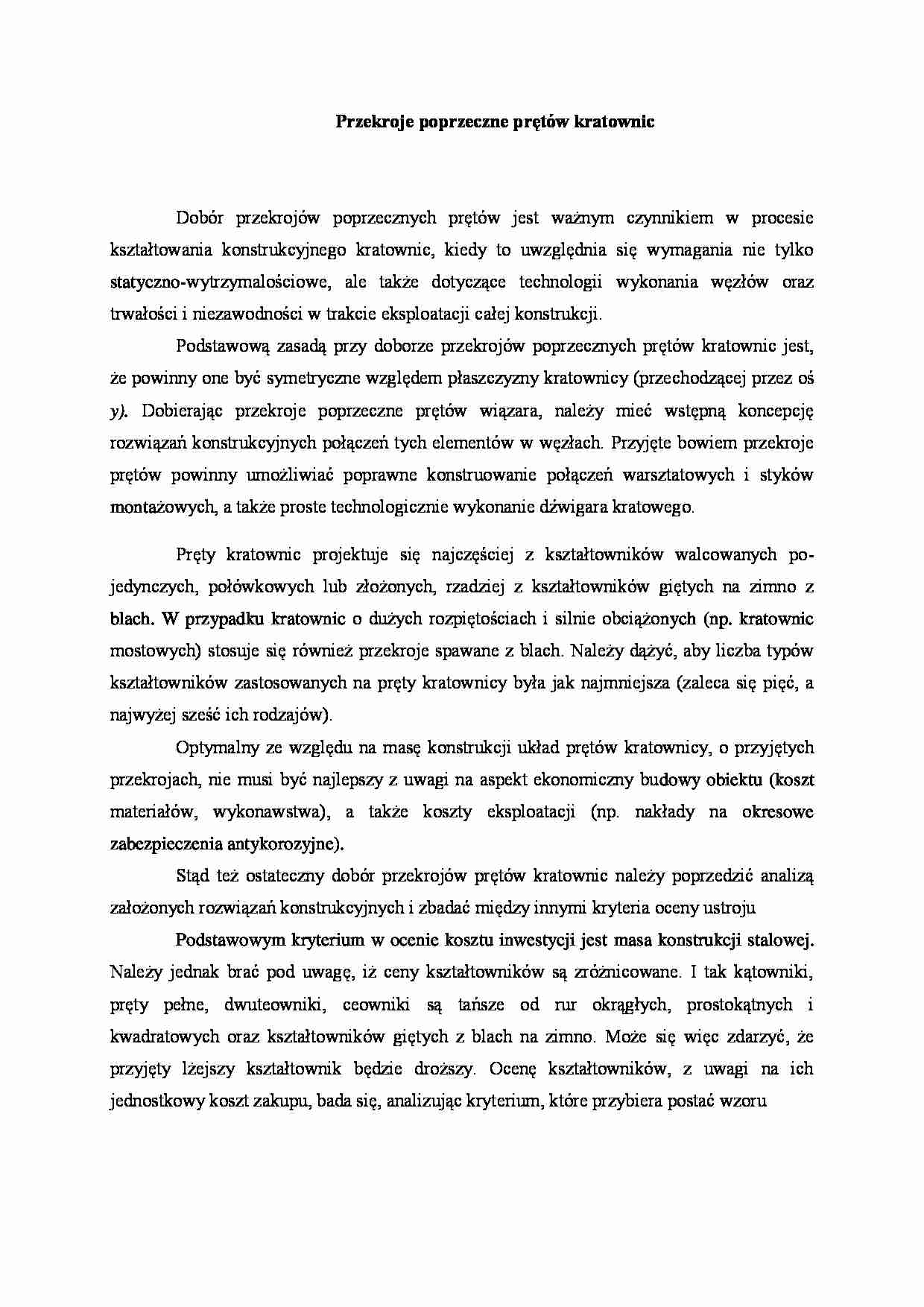

Przekroje poprzeczne prętów kratownic
Dobór przekrojów poprzecznych prętów jest ważnym czynnikiem w procesie kształtowania konstrukcyjnego kratownic, kiedy to uwzględnia się wymagania nie tylko statyczno-wytrzymalościowe, ale także dotyczące technologii wykonania węzłów oraz trwałości i niezawodności w trakcie eksploatacji całej konstrukcji.
Podstawową zasadą przy doborze przekrojów poprzecznych prętów kratownic jest, że powinny one być symetryczne względem płaszczyzny kratownicy (przechodzącej przez oś y). Dobierając przekroje poprzeczne prętów wiązara, należy mieć wstępną koncepcję rozwiązań konstrukcyjnych połączeń tych elementów w węzłach. Przyjęte bowiem przekroje prętów powinny umożliwiać poprawne konstruowanie połączeń warsztatowych i styków montażowych, a także proste technologicznie wykonanie dźwigara kratowego.
Pręty kratownic projektuje się najczęściej z kształtowników walcowanych pojedynczych, połówkowych lub złożonych, rzadziej z kształtowników giętych na zimno z blach. W przypadku kratownic o dużych rozpiętościach i silnie obciążonych (np. kratownic mostowych) stosuje się również przekroje spawane z blach. Należy dążyć, aby liczba typów kształtowników zastosowanych na pręty kratownicy była jak najmniejsza (zaleca się pięć, a najwyżej sześć ich rodzajów).
Optymalny ze względu na masę konstrukcji układ prętów kratownicy, o przyjętych przekrojach, nie musi być najlepszy z uwagi na aspekt ekonomiczny budowy obiektu (koszt materiałów, wykonawstwa), a także koszty eksploatacji (np. nakłady na okresowe zabezpieczenia antykorozyjne).
Stąd też ostateczny dobór przekrojów prętów kratownic należy poprzedzić analizą założonych rozwiązań konstrukcyjnych i zbadać między innymi kryteria oceny ustroju
Podstawowym kryterium w ocenie kosztu inwestycji jest masa konstrukcji stalowej. Należy jednak brać pod uwagę, iż ceny kształtowników są zróżnicowane. I tak kątowniki, pręty pełne, dwuteowniki, ceowniki są tańsze od rur okrągłych, prostokątnych i kwadratowych oraz kształtowników giętych z blach na zimno. Może się więc zdarzyć, że przyjęty lżejszy kształtownik będzie droższy. Ocenę kształtowników, z uwagi na ich jednostkowy koszt zakupu, bada się, analizując kryterium, które przybiera postać wzoru
Analiza tego aspektu oceny wytrzymałościowo-kosztowej kształtowników wykazuje, że najkorzystniej jest stosować rury okrągłe, przekroje krzyżowe z kątowników, dwuteowniki szerokostopowe, a mniej korzystnie — rury kwadratowe i prostokątne, kształtowniki z blach oraz dwuteowniki normalne.
Ważne kryterium oceny przekrojów poprzecznych dotyczy ich zabezpieczenia antykorozyjnego. W przypadku prętów jednogałęziowych istotne przy ocenie jakości kształtownika jest badanie „zwartości" przekroju, czyli stosunku przekroju poprzecznego do obrysu kształtownika narażonego na oddziaływanie środowiska korozyjnego, co można zapisać wzorem
(…)
… wykonanie dźwigara kratowego.
Pręty kratownic projektuje się najczęściej z kształtowników walcowanych pojedynczych, połówkowych lub złożonych, rzadziej z kształtowników giętych na zimno z blach. W przypadku kratownic o dużych rozpiętościach i silnie obciążonych (np. kratownic mostowych) stosuje się również przekroje spawane z blach. Należy dążyć, aby liczba typów kształtowników zastosowanych na pręty…
