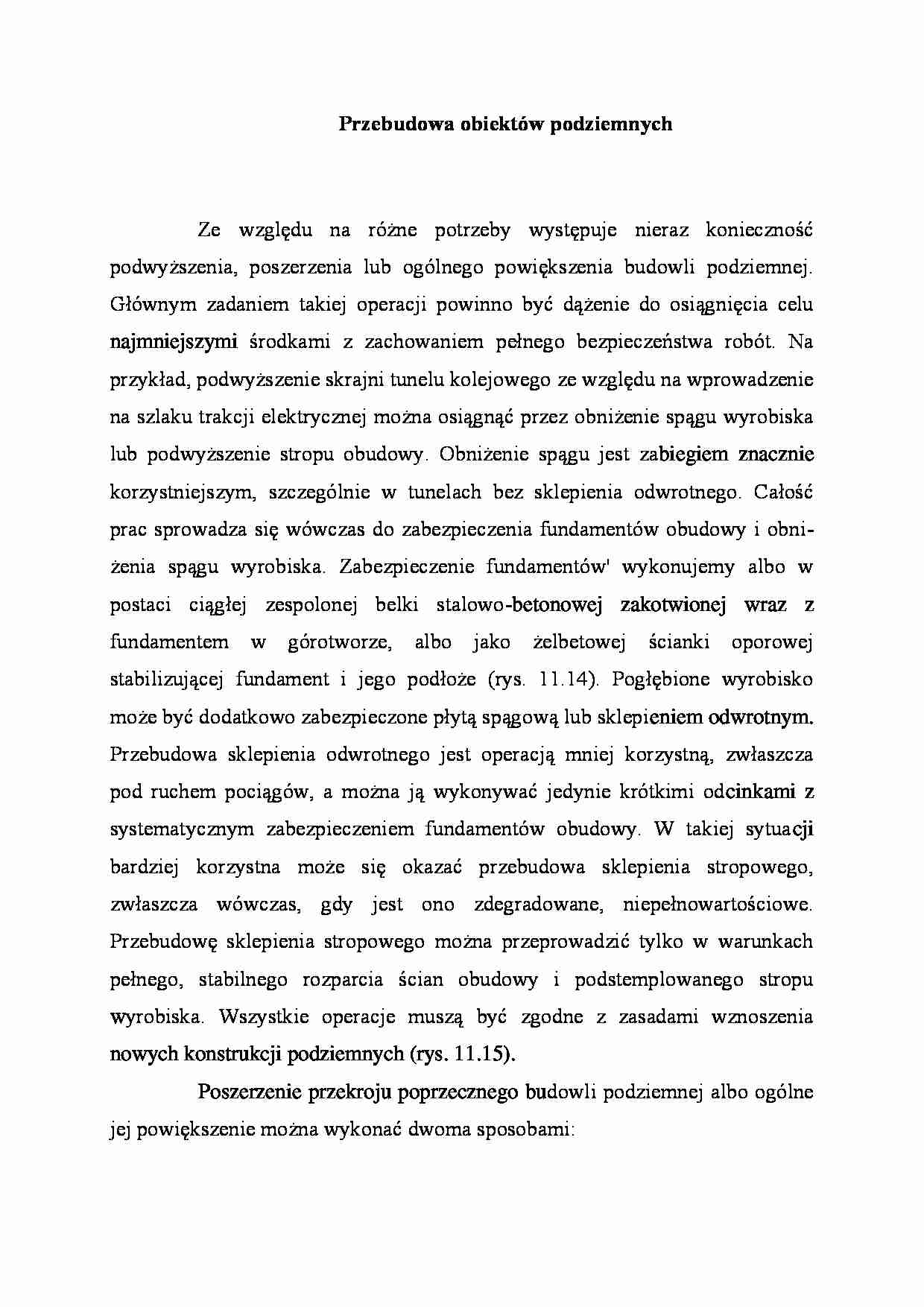

Przebudowa obiektów podziemnych
Ze względu na różne potrzeby występuje nieraz konieczność podwyższenia, poszerzenia lub ogólnego powiększenia budowli podziemnej. Głównym zadaniem takiej operacji powinno być dążenie do osiągnięcia celu najmniejszymi środkami z zachowaniem pełnego bezpieczeństwa robót. Na przykład, podwyższenie skrajni tunelu kolejowego ze względu na wprowadzenie na szlaku trakcji elektrycznej można osiągnąć przez obniżenie spągu wyrobiska lub podwyższenie stropu obudowy. Obniżenie spągu jest zabiegiem znacznie korzystniejszym, szczególnie w tunelach bez sklepienia odwrotnego. Całość prac sprowadza się wówczas do zabezpieczenia fundamentów obudowy i obniżenia spągu wyrobiska. Zabezpieczenie fundamentów' wykonujemy albo w postaci ciągłej zespolonej belki stalowo-betonowej zakotwionej wraz z fundamentem w górotworze, albo jako żelbetowej ścianki oporowej stabilizującej fundament i jego podłoże (rys. 11.14). Pogłębione wyrobisko może być dodatkowo zabezpieczone płytą spągową lub sklepieniem odwrotnym. Przebudowa sklepienia odwrotnego jest operacją mniej korzystną, zwłaszcza pod ruchem pociągów, a można ją wykonywać jedynie krótkimi odcinkami z systematycznym zabezpieczeniem fundamentów obudowy. W takiej sytuacji bardziej korzystna może się okazać przebudowa sklepienia stropowego, zwłaszcza wówczas, gdy jest ono zdegradowane, niepełnowartościowe. Przebudowę sklepienia stropowego można przeprowadzić tylko w warunkach pełnego, stabilnego rozparcia ścian obudowy i podstemplowanego stropu wyrobiska. Wszystkie operacje muszą być zgodne z zasadami wznoszenia nowych konstrukcji podziemnych (rys. 11.15).
Poszerzenie przekroju poprzecznego budowli podziemnej albo ogólne jej powiększenie można wykonać dwoma sposobami:
• od strony wewnętrznej z systematycznym rozbieraniem obudowy starej,
• od strony górotworu z wykorzystaniem istniejącej obudowy jako krążyny nośnej obudowy tymczasowej.
O wyborze sposobu decydują takie czynniki jak dostęp do wnętrza budowli podziemnej - wyłączenie jej z eksploatacji lub wykonywanie prac pod ruchem, warunki geologiczne, stan techniczny starej obudowy. W przypadku dobrego stanu technicznego ścian obudowy jedna z nich może być wykorzystana, a przebudowa obejmie jedną stronę budowli z nawiązaniem do pozostawionej ściany. W tym przypadku wszelkie prace rozbiórkowe obudowy stałej muszą być poprzedzone ustawieniem obudowy tymczasowej. Przebudowę od strony górotworu rozpoczyna się również od ustawienia luków podpierających obudowę stałą, ponieważ będzie naruszona jej współpraca z górotworem. Poszerzenie wyrobiska wykonujemy w zależności od rodzaju górotworu następująco:
• w mocnym, stabilnym górotworze drążymy sztolnię kluczową, poszerzamy kalotę, a następnie sztrosę wyrobiska zgodnie z metodą austriacką pełnego przekroju (rys. 11.15),
... zobacz całą notatkę
