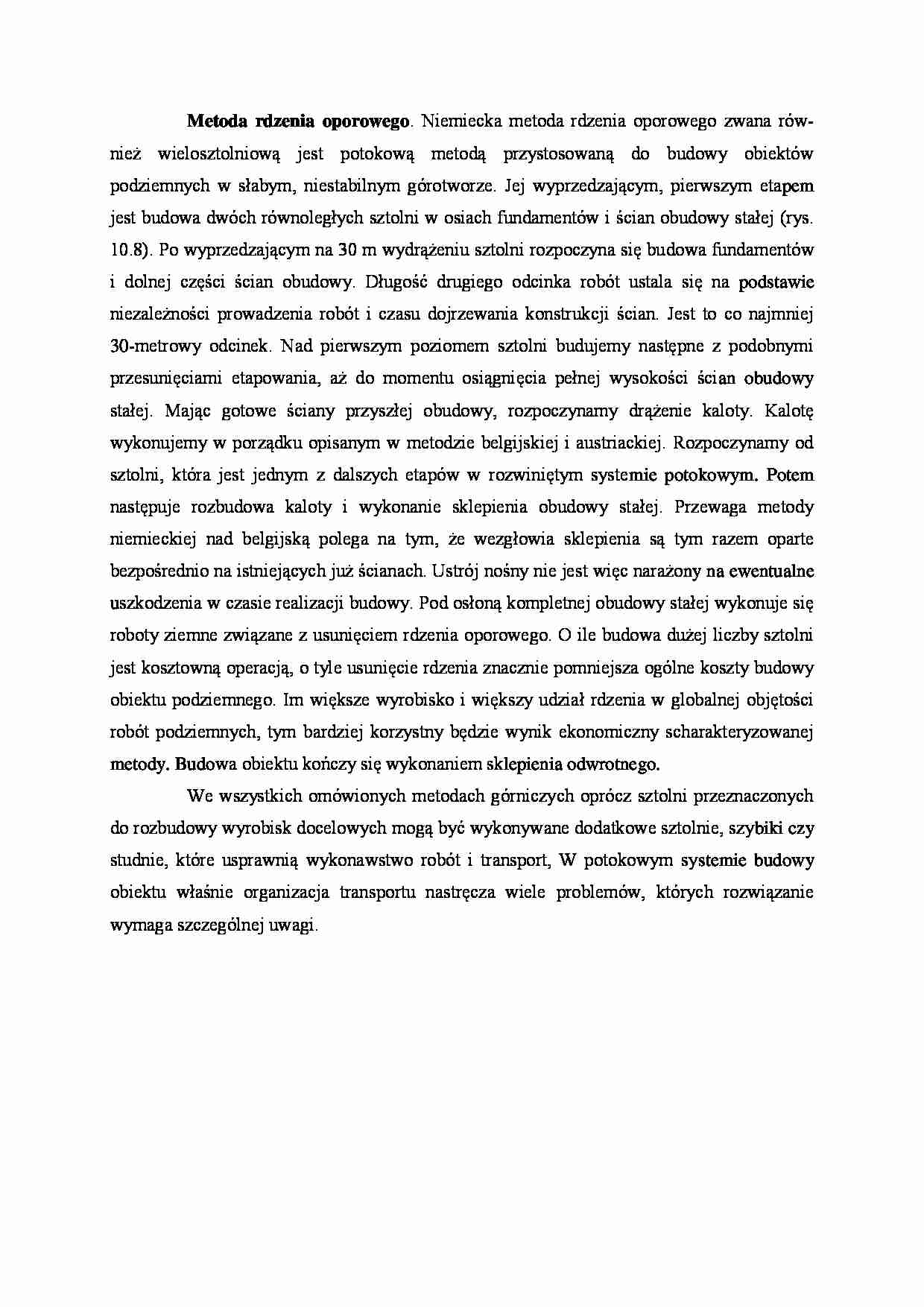

Metoda rdzenia oporowego. Niemiecka metoda rdzenia oporowego zwana również wielosztolniową jest potokową metodą przystosowaną do budowy obiektów podziemnych w słabym, niestabilnym górotworze. Jej wyprzedzającym, pierwszym etapem jest budowa dwóch równoległych sztolni w osiach fundamentów i ścian obudowy stałej (rys. 10.8). Po wyprzedzającym na 30 m wydrążeniu sztolni rozpoczyna się budowa fundamentów i dolnej części ścian obudowy. Długość drugiego odcinka robót ustala się na podstawie niezależności prowadzenia robót i czasu dojrzewania konstrukcji ścian. Jest to co najmniej 30-metrowy odcinek. Nad pierwszym poziomem sztolni budujemy następne z podobnymi przesunięciami etapowania, aż do momentu osiągnięcia pełnej wysokości ścian obudowy stałej. Mając gotowe ściany przyszłej obudowy, rozpoczynamy drążenie kaloty. Kalotę wykonujemy w porządku opisanym w metodzie belgijskiej i austriackiej. Rozpoczynamy od sztolni, która jest jednym z dalszych etapów w rozwiniętym systemie potokowym. Potem następuje rozbudowa kaloty i wykonanie sklepienia obudowy stałej. Przewaga metody niemieckiej nad belgijską polega na tym, że wezgłowia sklepienia są tym razem oparte bezpośrednio na istniejących już ścianach. Ustrój nośny nie jest więc narażony na ewentualne uszkodzenia w czasie realizacji budowy. Pod osłoną kompletnej obudowy stałej wykonuje się roboty ziemne związane z usunięciem rdzenia oporowego. O ile budowa dużej liczby sztolni jest kosztowną operacją, o tyle usunięcie rdzenia znacznie pomniejsza ogólne koszty budowy obiektu podziemnego. Im większe wyrobisko i większy udział rdzenia w globalnej objętości robót podziemnych, tym bardziej korzystny będzie wynik ekonomiczny scharakteryzowanej metody. Budowa obiektu kończy się wykonaniem sklepienia odwrotnego.
We wszystkich omówionych metodach górniczych oprócz sztolni przeznaczonych do rozbudowy wyrobisk docelowych mogą być wykonywane dodatkowe sztolnie, szybiki czy studnie, które usprawnią wykonawstwo robót i transport, W potokowym systemie budowy obiektu właśnie organizacja transportu nastręcza wiele problemów, których rozwiązanie wymaga szczególnej uwagi.
