Dowiemy się jak wykonać zestawienie obciążeń warstwami stropu, obliczyć maksymalny ciężar elementów żelbetowych (ciężar słupów), otrzymać reakcje od stężeń stalowych, wartości obciążeń od instalacji podwieszonych do stropu, obciążenie zastępcze od ścianek działowych, obciążenie śniegiem i wiatrem.
(…)
… 1
BUDOWNICTWO MIEJSKIE

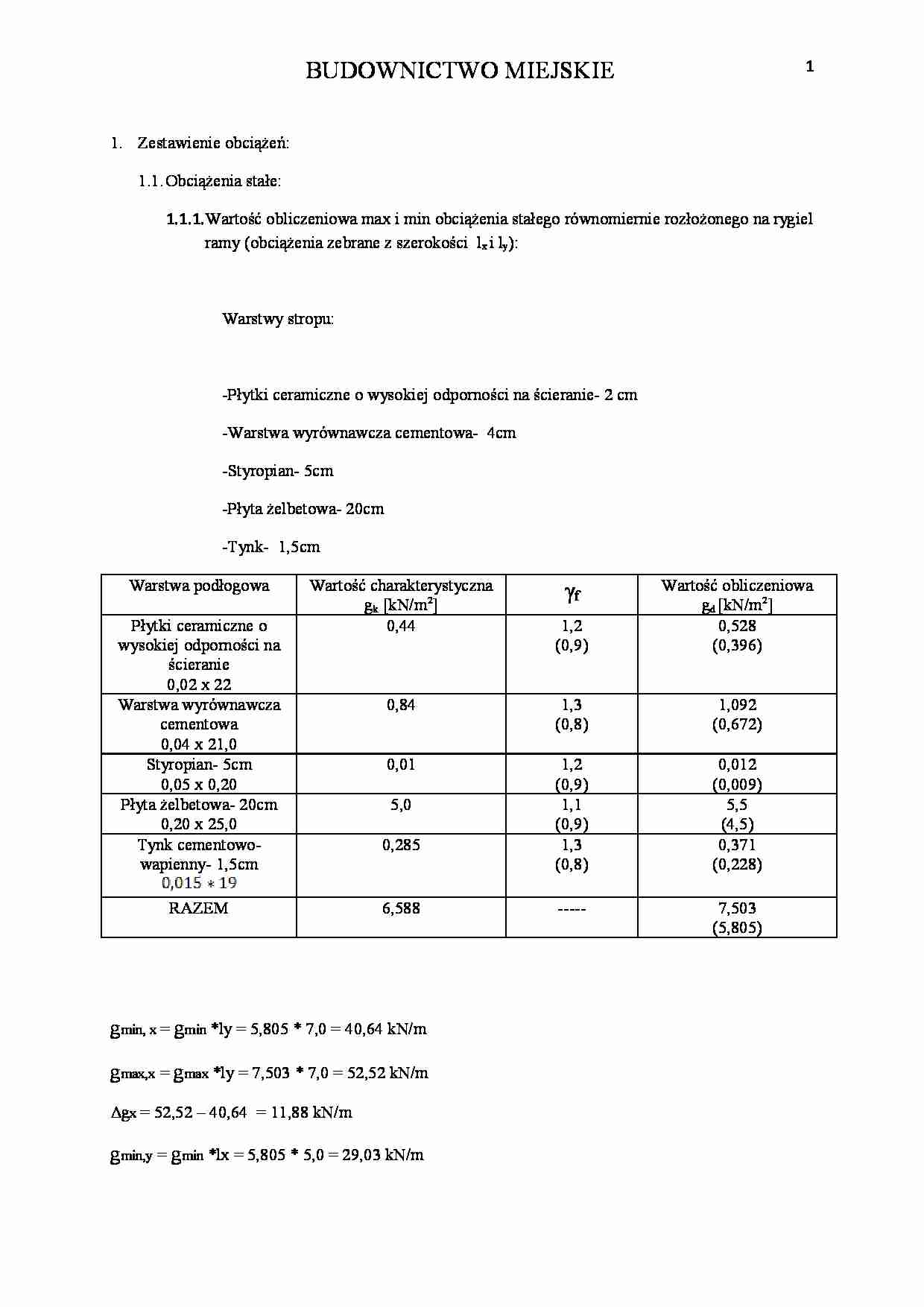

1. Zestawienie obciążeń:
1.1.Obciążenia stałe:
1.1.1.Wartość obliczeniowa max i min obciążenia stałego równomiernie rozłożonego na rygiel
ramy (obciążenia zebrane z szerokości l x i ly):
Warstwy stropu:
-Płytki ceramiczne o wysokiej odporności na ścieranie- 2 cm
-Warstwa wyrównawcza cementowa- 4cm
-Styropian- 5cm
-Płyta żelbetowa- 20cm
-Tynk- 1,5cm
Warstwa podłogowa
Płytki ceramiczne o
wysokiej odporności na
ścieranie
0,02 x 22
Warstwa wyrównawcza
cementowa
0,04 x 21,0
Styropian- 5cm
0,05 x 0,20
Płyta żelbetowa- 20cm
0,20 x 25,0
Tynk cementowowapienny- 1,5cm
Wartość charakterystyczna
gk [kN/m2]
0,44
RAZEM
1,2
(0,9)
Wartość obliczeniowa
gd [kN/m2]
0,528
(0,396)
0,84
1,3
(0,8)
1,092
(0,672)
0,01
1,2
(0,9)
1,1
(0,9)
1,3
(0,8)
0,012
(0,009)
5,5
(4,5)
0,371
(0,228)
-----
7,503
(5,805)
5,0
0,285
6,588
gmin, x = gmin *ly = 5,805 * 7,0 = 40,64 kN/m
gmax,x = gmax *ly = 7,503 * 7,0 = 52,52 kN/m
Δgx = 52,52 – 40,64 = 11,88 kN/m
gmin,y = gmin *lx = 5,805 * 5,0 = 29,03 kN/m
γf
2
BUDOWNICTWO MIEJSKIE
gmax,y = gmax *lx = 7,503 * 5,0 = 37,52 kN/m
Δgy = 37,52 – 29,03 = 8,49 kN/m
Dla ostatniej kondygnacji:
-Płyta żelbetowa- 20cm
-Tynk- 1,5cm
Warstwa podłogowa
Płyta żelbetowa- 20cm
0,20 x…
… * 0,117 * 7,0 * 2,4 * 0,9 +
0,015 * 19 * 7,0 * 2,6 * 0,8 = 35,16 kN
ΔGx = 41,00 – 30,96 = 9,04 kN
ΔGy = 57,40- 43,34 = 14,06 kN
1.1.4.Obciążenia stałe przekazywane z dachu:
•
Reakcja z płatwi:
- ciężar płatwi IPE 200: 0,224 * 7,0 * 1,1 = 1,725 kN
- ciężar pokrycia dachu:
Płyta wielowarstwowa PWD 200
-ciężar 12,36 kg/m2 : 0,1236*7,0*5,0*1,2 = 5,191 kN
•
Reakcja od stężeń:
- rozstaw wiązarów: b=7m…
