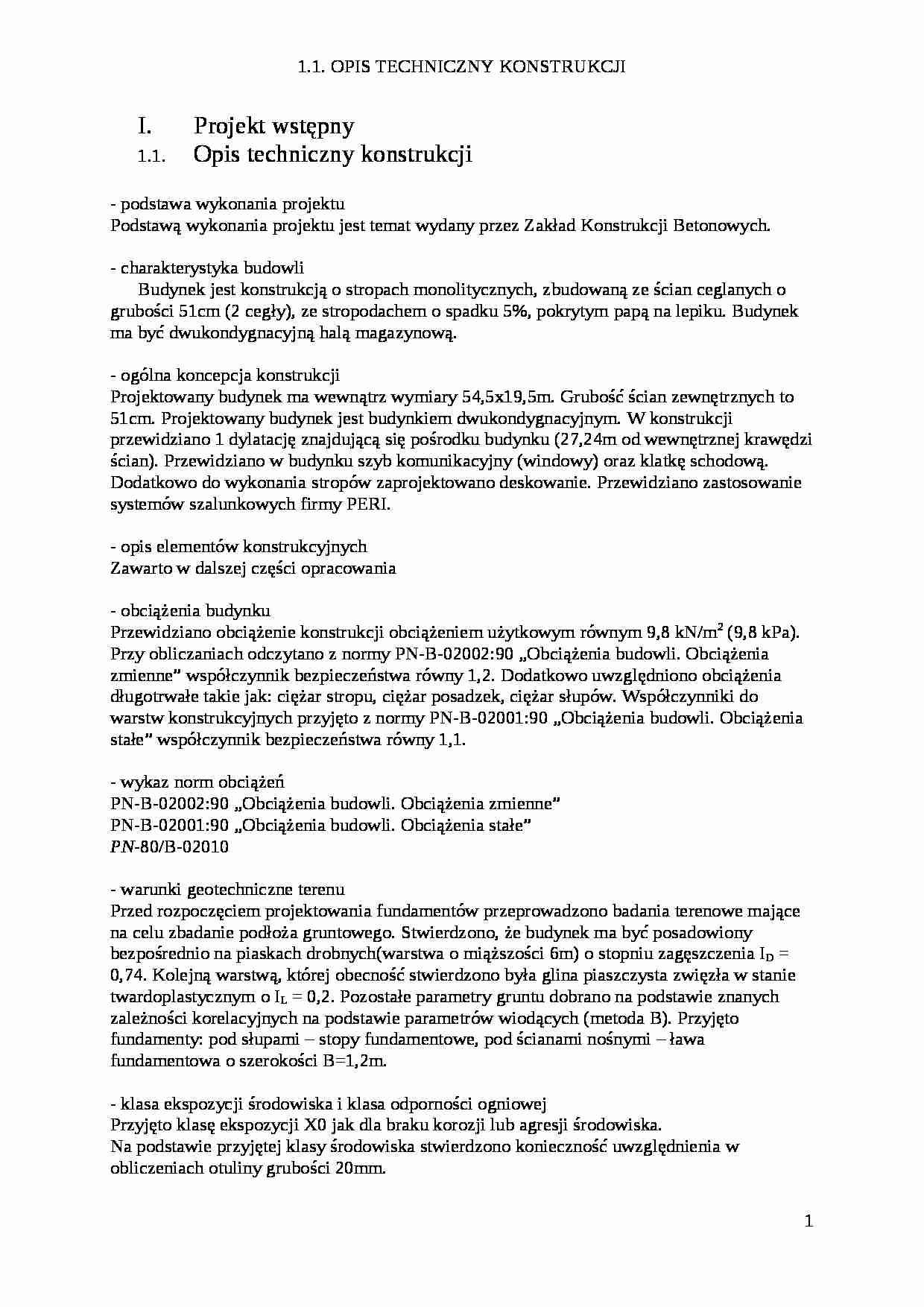

Projekt wstępny
Opis techniczny konstrukcji
- podstawa wykonania projektu
Podstawą wykonania projektu jest temat wydany przez Zakład Konstrukcji Betonowych.
- charakterystyka budowli
Budynek jest konstrukcją o stropach monolitycznych, zbudowaną ze ścian ceglanych o grubości 51cm (2 cegły), ze stropodachem o spadku 5%, pokrytym papą na lepiku. Budynek ma być dwukondygnacyjną halą magazynową.
- ogólna koncepcja konstrukcji
Projektowany budynek ma wewnątrz wymiary 54,5x19,5m. Grubość ścian zewnętrznych to 51cm. Projektowany budynek jest budynkiem dwukondygnacyjnym. W konstrukcji przewidziano 1 dylatację znajdującą się pośrodku budynku (27,24m od wewnętrznej krawędzi ścian). Przewidziano w budynku szyb komunikacyjny (windowy) oraz klatkę schodową. Dodatkowo do wykonania stropów zaprojektowano deskowanie. Przewidziano zastosowanie systemów szalunkowych firmy PERI.
- opis elementów konstrukcyjnych
Zawarto w dalszej części opracowania
- obciążenia budynku
Przewidziano obciążenie konstrukcji obciążeniem użytkowym równym 9,8 kN/m2 (9,8 kPa). Przy obliczaniach odczytano z normy PN-B-02002:90 „Obciążenia budowli. Obciążenia zmienne” współczynnik bezpieczeństwa równy 1,2. Dodatkowo uwzględniono obciążenia długotrwałe takie jak: ciężar stropu, ciężar posadzek, ciężar słupów. Współczynniki do warstw konstrukcyjnych przyjęto z normy PN-B-02001:90 „Obciążenia budowli. Obciążenia stałe” współczynnik bezpieczeństwa równy 1,1.
- wykaz norm obciążeń
PN-B-02002:90 „Obciążenia budowli. Obciążenia zmienne”
PN-B-02001:90 „Obciążenia budowli. Obciążenia stałe”
PN-80/B-02010
- warunki geotechniczne terenu
Przed rozpoczęciem projektowania fundamentów przeprowadzono badania terenowe mające na celu zbadanie podłoża gruntowego. Stwierdzono, że budynek ma być posadowiony bezpośrednio na piaskach drobnych(warstwa o miąższości 6m) o stopniu zagęszczenia ID = 0,74. Kolejną warstwą, której obecność stwierdzono była glina piaszczysta zwięzła w stanie twardoplastycznym o IL = 0,2. Pozostałe parametry gruntu dobrano na podstawie znanych zależności korelacyjnych na podstawie parametrów wiodących (metoda B). Przyjęto fundamenty: pod słupami - stopy fundamentowe, pod ścianami nośnymi - ława fundamentowa o szerokości B=1,2m.
- klasa ekspozycji środowiska i klasa odporności ogniowej
Przyjęto klasę ekspozycji X0 jak dla braku korozji lub agresji środowiska.
Na podstawie przyjętej klasy środowiska stwierdzono konieczność uwzględnienia w obliczeniach otuliny grubości 20mm.
