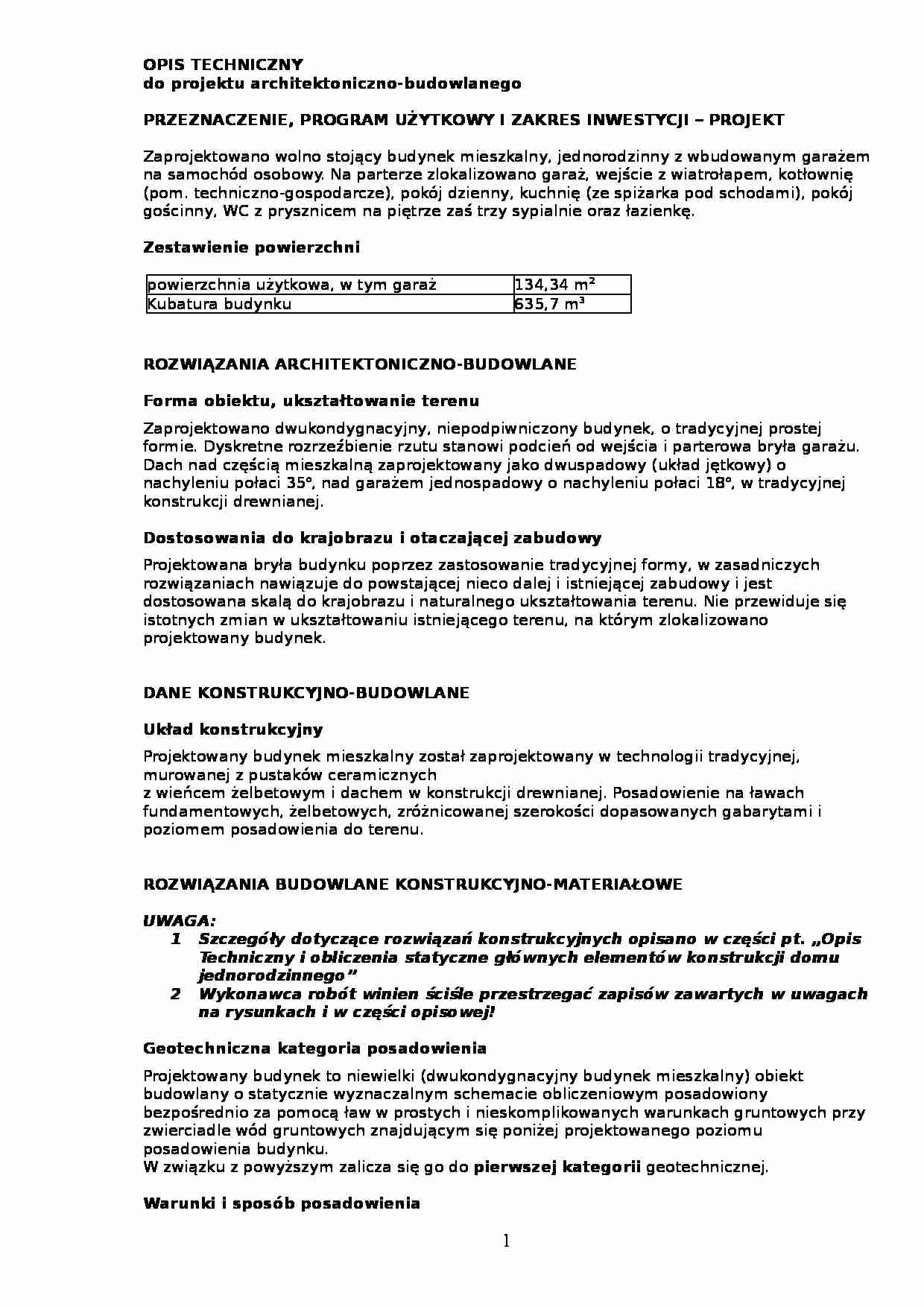

OPIS TECHNICZNY do projektu architektoniczno-budowlanego PRZEZNACZENIE, PROGRAM UŻYTKOWY I ZAKRES INWESTYCJI – PROJEKT Zaprojektowano wolno stojący budynek mieszkalny, jednorodzinny z wbudowanym garażem na samochód osobowy. Na parterze zlokalizowano garaż, wejście z wiatrołapem, kotłownię (pom. techniczno-gospodarcze), pokój dzienny, kuchnię (ze spiżarka pod schodami), pokój gościnny, WC z prysznicem na piętrze zaś trzy sypialnie oraz łazienkę. Zestawienie powierzchni powierzchnia użytkowa, w tym garaż 134,34 m2 Kubatura budynku 635,7 m3 ROZWIĄZANIA ARCHITEKTONICZNO-BUDOWLANE Forma obiektu, ukształtowanie terenu Zaprojektowano dwukondygnacyjny, niepodpiwniczony budynek, o tradycyjnej prostej formie. Dyskretne rozrzeźbienie rzutu stanowi podcień od wejścia i parterowa bryła garażu. Dach nad częścią mieszkalną zaprojektowany jako dwuspadowy (układ jętkowy) o nachyleniu połaci 35o, nad garażem jednospadowy o nachyleniu połaci 18o, w tradycyjnej konstrukcji drewnianej. Dostosowania do krajobrazu i otaczającej zabudowy Projektowana bryła budynku poprzez zastosowanie tradycyjnej formy, w zasadniczych rozwiązaniach nawiązuje do powstającej nieco dalej i istniejącej zabudowy i jest dostosowana skalą do krajobrazu i naturalnego ukształtowania terenu. Nie przewiduje się istotnych zmian w ukształtowaniu istniejącego terenu, na którym zlokalizowano projektowany budynek. DANE KONSTRUKCYJNO-BUDOWLANE Układ konstrukcyjny Projektowany budynek mieszkalny został zaprojektowany w technologii tradycyjnej, murowanej z pustaków ceramicznych z wieńcem żelbetowym i dachem w konstrukcji drewnianej. Posadowienie na ławach fundamentowych, żelbetowych, zróżnicowanej szerokości dopasowanych gabarytami i poziomem posadowienia do terenu. ROZWIĄZANIA BUDOWLANE KONSTRUKCYJNO-MATERIAŁOWE UWAGA: 1 Szczegóły dotyczące rozwiązań konstrukcyjnych opisano w części pt. „Opis Techniczny i obliczenia statyczne głównych elementów konstrukcji domu jednorodzinnego” 2 Wykonawca robót winien ściśle przestrzegać zapisów zawartych w uwagach na rysunkach i w części opisowej! Geotechniczna kategoria posadowienia Projektowany budynek to niewielki (dwukondygnacyjny budynek mieszkalny) obiekt budowlany o statycznie wyznaczalnym schemacie obliczeniowym posadowiony bezpośrednio za pomocą ław w prostych i nieskomplikowanych warunkach gruntowych przy zwierciadle wód gruntowych znajdującym się poniżej projektowanego poziomu posadowienia budynku. W związku z powyższym zalicza się go do pierwszej kategorii geotechnicznej. Warunki i sposób posadowienia 1 Ławy żelbetowe zbrojone o szerokości 50 i 60cm - szczegóły na rys. fundamentów i wg
(…)
…, z uwagi na brak sieci kanalizacji
deszczowej, zostanie odprowadzona na teren lub do studni chłonnej.
Instalacja centralnego ogrzewania z kotłownią - dane ogólne
Przewiduje się wykonanie ekologicznego dwufunkcyjnego kotła na paliwo gazowe. Na
parterze zaprojektowano ogrzewanie podłogowe. W pozostałej części budynku grzejniki
zaprojektowano jako płytowo – konwektorowe np. Purmo. Dodatkowo przewiduje się
dogrzewanie otwartej przestrzeni parteru z kominka.
Ciepła woda
Ciepła woda użytkowa będzie dostarczana docelowo z kotła dwufunkcyjnego na paliwo
gazowe lub z pojemnościowego elektrycznego podgrzewacza wody zlokalizowanego w
kotłowni.
Wentylacja
W całym obiekcie założono wentylację grawitacyjną pomieszczeń projektowana z kanałów
murowanychi. Nawiew powietrza do pomieszczeń realizowany…
… – 12 cm wełny mineralnej lub styropianu
- dachu: wełna mineralna – 20 cm
Uwaga: Całość należy wykonać pod nadzorem budowlanym zgodnie z rysunkami i sztuką
budowlaną.
CHARAKTERYSTYCZNE WSPÓŁCZYNNIKI PRZENIKANIA CIEPŁA
na podstawie programu firmy ATLAS – SALTA 1.1
Ściany parteru: U=0.23 W/m2K < Udop. 0,30 W/m2K
Dach: U=0.20 W/m2K < Udop. 0,30 W/m2K
ZAGADNIENIA OCHRONY ŚRODOWISKA
Projektowana budowa…
… i wykonawstwa ściśle wg wytycznych technologii i
danych producenta !
Schody wewnętrzne
Zaprojektowano schody na poddasze dwubiegowe żelbetowe, płytowe – wg szkiców
rysunków zawartych w części konstrukcyjnej.
Nadproża
Zaprojektowano nadproża drzwiowe i okienne żelbetowe typowe z prefabrykowanych belek
typu „L19” lub systemowe firmy Porotherm. Nadproże nad bramą garażową ewentualne
żelbetowe wylewane na mokro. W przypadku nadproża pod spocznikiem klatki schodowej
należy wykonać je z prefabrykowanych belek typu „L19” i połączyć w pionie z belką
spocznika schodów (wylać całość na mokro jako jeden element).
Konstrukcja dachu
Konstrukcję przekrycia stanowi drewniana więźba dachowa z drewna klasy K27 o ustroju
jętkowym i krokwiowym nad garażem. Zaleca się łączenie poszczególnych elementów
więźby dachowej za pomocą…
… oliwkowym.
Pokrycie dachu
Pokrycie dachu dachówka ceramiczna, zakładkowa w kolorze naturalnym. Warstwy dachu
wykonać wg danych na rysunkach.
Obróbki dachu
Obróbki dachu obejmują styki z kominami. Obróbki dachowe systemowe, rynny i rury
spustowe np. firmy „Marley” w kolorze dopasowanym do całości kolorystyki.
Stolarka okienna i drzwiowa
Zastosować okna o współczynniku przenikania wkładów szybowych ciepła…
