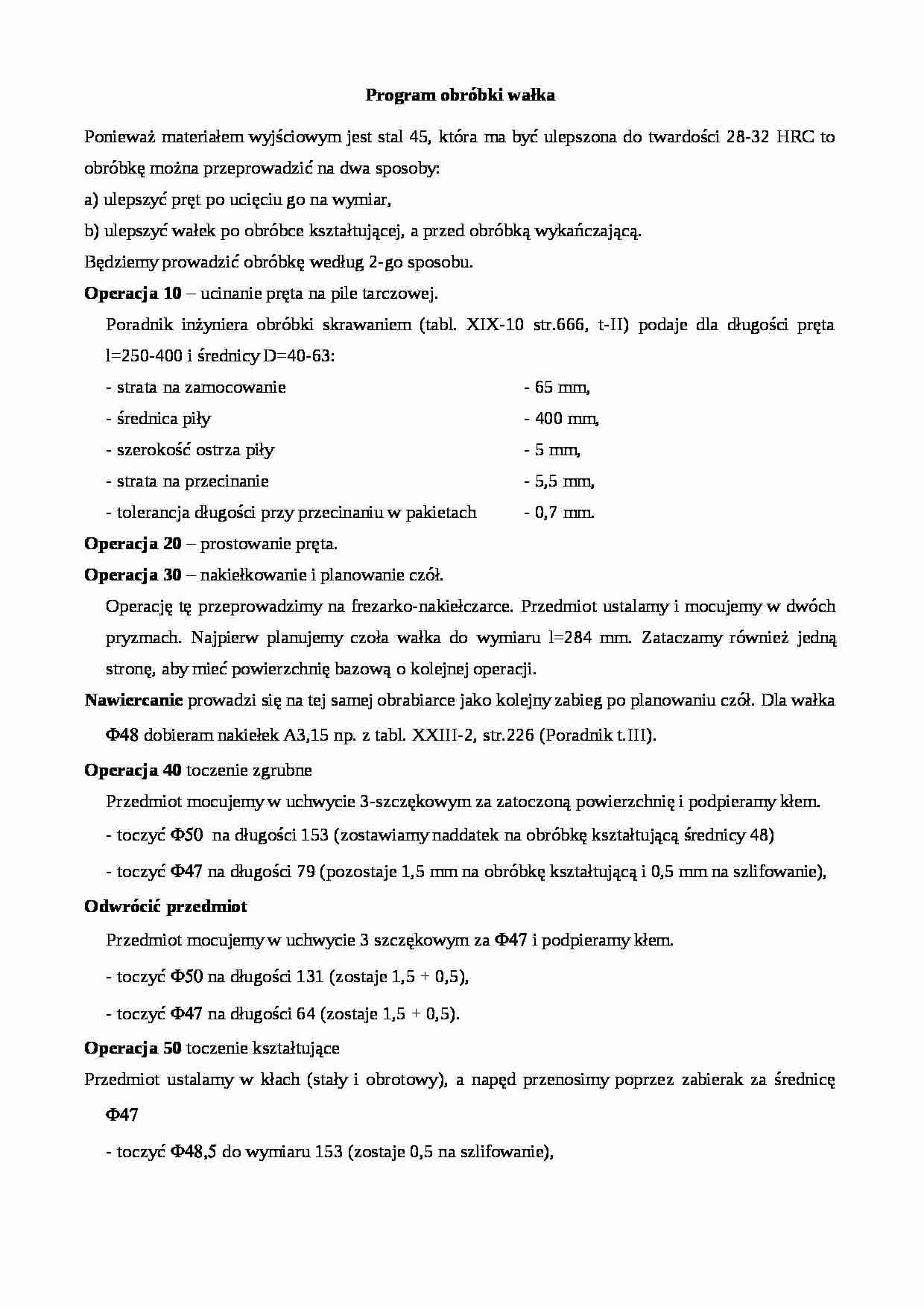

Program obróbki wałka-opracowanie - strona 1 Program obróbki wałka-opracowanie - strona 2

Fragment notatki:

Program obróbki wałka
Ponieważ materiałem wyjściowym jest stal 45, która ma być ulepszona do twardości 28-32 HRC to obróbkę można przeprowadzić na dwa sposoby:
a) ulepszyć pręt po ucięciu go na wymiar,
b) ulepszyć wałek po obróbce kształtującej, a przed obróbką wykańczającą.
Będziemy prowadzić obróbkę według 2-go sposobu.
Operacja 10 - ucinanie pręta na pile tarczowej.
Poradnik inżyniera obróbki skrawaniem (tabl. XIX-10 str.666, t-II) podaje dla długości pręta l=250-400 i średnicy D=40-63:
- strata na zamocowanie - 65 mm,
- średnica piły - 400 mm,
- szerokość ostrza piły - 5 mm,
- strata na przecinanie - 5,5 mm,
- tolerancja długości przy przecinaniu w pakietach - 0,7 mm.
Operacja 20 - prostowanie pręta.
Operacja 30 - nakiełkowanie i planowanie czół.
Operację tę przeprowadzimy na frezarko-nakiełczarce. Przedmiot ustalamy i mocujemy w dwóch pryzmach. Najpierw planujemy czoła wałka do wymiaru l=284 mm. Zataczamy również jedną stronę, aby mieć powierzchnię bazową o kolejnej operacji.
Nawiercanie prowadzi się na tej samej obrabiarce jako kolejny zabieg po planowaniu czół. Dla wałka 48 dobieram nakiełek A3,15 np. z tabl. XXIII-2, str.226 (Poradnik t.III).
Operacja 40 toczenie zgrubne
Przedmiot mocujemy w uchwycie 3-szczękowym za zatoczoną powierzchnię i podpieramy kłem.
- toczyć 50 na długości 153 (zostawiamy naddatek na obróbkę kształtującą średnicy 48)
- toczyć 47 na długości 79 (pozostaje 1,5 mm na obróbkę kształtującą i 0,5 mm na szlifowanie),
Odwrócić przedmiot
Przedmiot mocujemy w uchwycie 3 szczękowym za 47 i podpieramy kłem.
- toczyć 50 na długości 131 (zostaje 1,5 + 0,5),
- toczyć 47 na długości 64 (zostaje 1,5 + 0,5).
Operacja 50 toczenie kształtujące
Przedmiot ustalamy w kłach (stały i obrotowy), a napęd przenosimy poprzez zabierak za średnicę 47
- toczyć 48,5 do wymiaru 153 (zostaje 0,5 na szlifowanie),
- toczyć 45,5 do wymiaru 79 (0,5 na szlifowanie),
- toczyć 2 podcięcia 2x2, a następnie toczyć te podcięcia 2x0,25
- toczyć podcięcia R2x2,75 na długości 33 mm w odległości 120 mm
- toczyć fazę 2x45o,
Odwrócić przedmiot: ustalić przedmiot w kłach, moment przenosimy przez zabierak za 45,5
- toczyć 48,5 do wymiaru 131,
- toczyć 45,5 do wymiaru 64,
- toczyć podcięcie 2x2, a następnie toczyć te podcięcie 2x0,25
- toczyć fazę 2x45o.
Operacja 60: frezowanie rowków 12N9 i 14N9 na frezarce pionowej. Przedmiot ustalamy w pryzmie.

(…)

… i głębokość 4.8 mm (0,2 na szlifowanie)
- frezować rowek 14N9 na długości 36 mm i głębokość 5,3 mm (0,2 na szlifowanie)
Operacja 70: ulepszanie cieplne
Operacja 80: prostowanie (w razie potrzeby)
Operacja 90: szlifowanie nakiełków - szlifierka do nakiełków
Operacja 100: szlifowanie wałka - szlifierka pozioma do wałków, ustalanie pomiędzy kłami stałymi, przenoszenie momentu przez zabierak,
- szlifować 48p6…
