Fragment notatki:

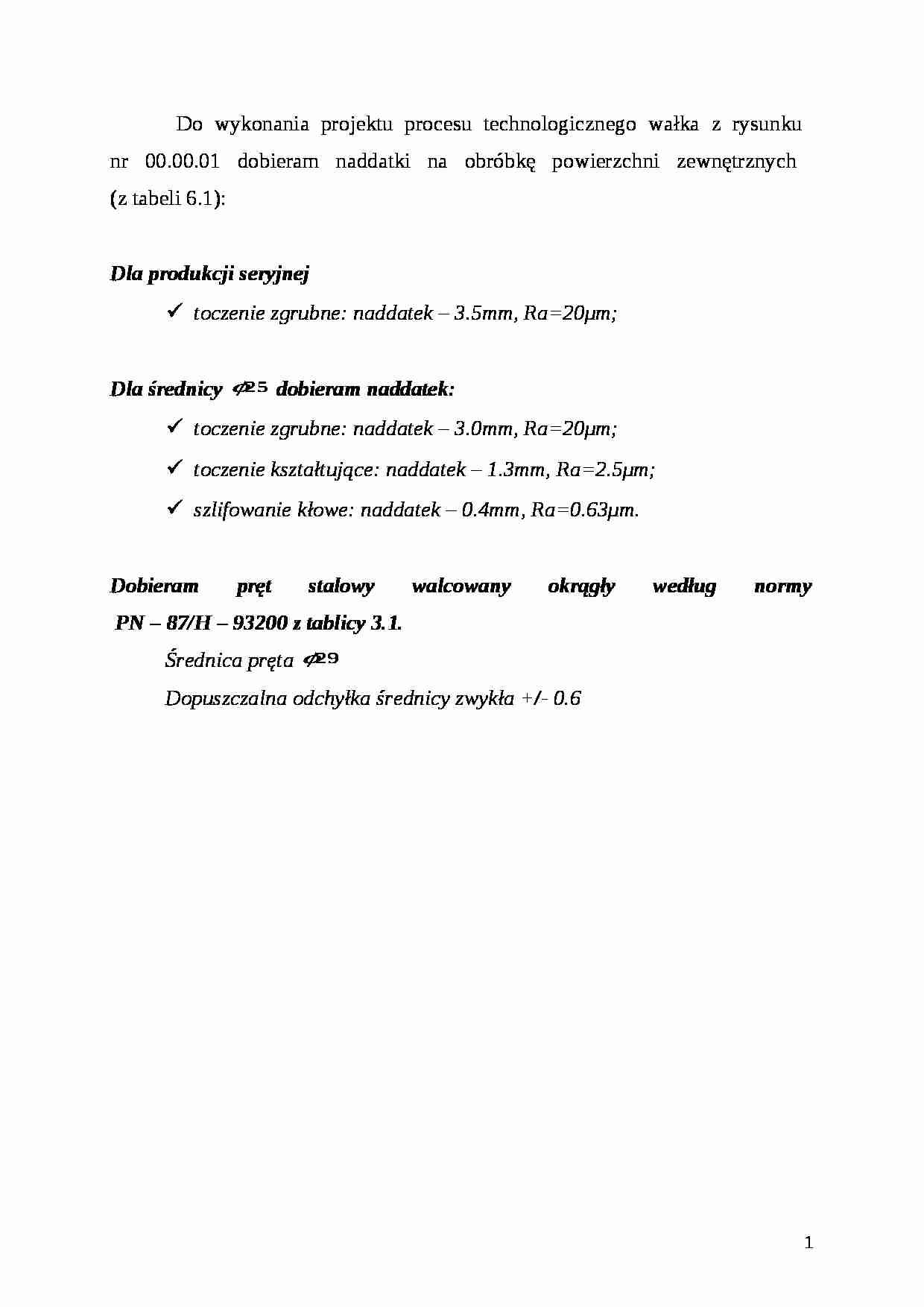

Do wykonania projektu procesu technologicznego wałka z rysunku nr 00.00.01 dobieram naddatki na obróbkę powierzchni zewnętrznych (z tabeli 6.1): Dla produkcji seryjnej toczenie zgrubne: naddatek - 3.5mm, Ra=20μm; Dla średnicy dobieram naddatek: toczenie zgrubne: naddatek - 3.0mm, Ra=20μm; toczenie kształtujące: naddatek - 1.3mm, Ra=2.5μm; szlifowanie kłowe: naddatek - 0.4mm, Ra=0.63μm. Dobieram pręt stalowy walcowany okrągły według normy PN - 87/H - 93200 z tablicy 3.1. Średnica pręta Dopuszczalna odchyłka średnicy zwykła +/- 0.6 Ustalenie struktury procesu technologicznego wałka z rysunku nr 00.00.01 Operacja 10 - Cięcie Czynność - Zamocowanie pręta na stole piły ramowej . Zabieg 11 - Cięcie pręta na długości 154 mm . Operacja 20 - Toczenie zgrubne Czynność - Zamocowanie pręta w uchwycie trójs zczękowym tokarki na długości 70 mm. Zabieg 21 - Planowanie czoła. Zabieg 22 - Wykonanie nakiełka. Czynność - Podparcie wałka kłem. Za bieg 23 - Toczenie z na na długości 70 mm. Zabieg 24 - Toczenie z na na długości 50 mm. Zabieg 25 - Toczenie z na n a długości 27 mm. Czynność - Zmiana zamocowania. Zabieg 26 - Planowanie czoła z zachowaniem wymiar u 150 mm. Zabieg 27 - Wykonanie nakiełka. Czynność - Podparcie wałka kłem. Zabieg 28 - Toczenie z na na długośc i ok. 80 mm , Zabieg 29 - Toczenie z na na długości 50 mm. Zabieg 30 - Toczenie z na na długości 20mm. Operacja 40 - Toczenie kształtujące Czynność - Zamocowanie wałka w kłach z zabierakiem. Zabieg 4 1 - Toczenie z na na długości 23 mm. Zabieg 42 - Toczenie z na na długości 20mm. Zabieg 4 3 - Wykonanie podtoczenia na średn icy Zabieg 44 - Wykonanie podtoczenia na średnicy Zabieg 45 - Wykonanie podtoczenia na średnicy Zabieg 4 6 - Wykonanie fazki 1x45˚ na Zabieg 47 - Wykonanie fazki 1x45˚ na Zabieg 48 - Wykonanie dwóch faz 1x45˚ na średnicy Zabieg 49 - Wykonanie fazki 1x45˚ na Zabieg 50 - Wykonanie fazki 1x45˚ na Operacja 6 0 - Fr ezowanie Czynność - Zamocowanie wałka na stole frezarki w uchwycie specjalnym Zabieg 61 - Frezowanie rowka frezem dwu-ostrzowym na długości 12mm, szerokość 6mm, głębokość 3mm. Operacja 70 - Szlifowanie

(…)

… 12mm, szerokość 6mm, głębokość 3mm.
Operacja 70 - Szlifowanie
Czynność - Zamocowanie wałka w kłach z zabierakiem na szlifierce do wałków.
Zabieg 71 - szlifowanie z na na długości 20mm.
Zabieg 72 - szlifowanie z na na długości 17mm.
Operacja 80 - Kontrola wymiarów
Sprawdzić:
długość wałka;
średnice , chropowatość powierzchni;
wymiary rowka wpustowego;
wykonanie podtoczenia;
Dobór parametrów
Operacja 10…
… (głębokość do 2mm).
mm/min
Obliczam prędkość obrotową:
obr/min
Przyjmuję prędkość z obrabiarki n = 560 obr/min.
Obliczam rzeczywistą prędkość skrawania:
m/min
Obliczam czas główny:
min
gdzie i = 2 - liczba przejść;
Dobieram czasy pomocnicze dla operacji toczenia tp :
mocowanie w uchwycie trójszczękowym - 0.7min;
czas związany z przejściem - 0.16min;
czas na zmianę posuwu i obrotu - 0.12min.
Obliczam czas…
…:
obr/min
Przyjmuję prędkość z obrabiarki n = 560 obr/min.
Obliczam rzeczywistą prędkość skrawania:
m/min
Liczba przejść: i = 1.
Obliczam czas główny:
min
Dobieram czasy pomocnicze dla operacji toczenia tp :
czas związany z przejściem - 0.16min;
czas na zmianę posuwu i obrotu - 0.12min.
Obliczam czas wykonania:
min
Obliczam czas jednostkowy:
min
Zabieg 42 - Toczenie z na na długości 20mm.
Dobieram…
