Fragment notatki:



Węgliki spiekane
Zgodnie z normą ISO513 (odpowiednik PN-88/H89500) wyróżnia się trzy grupy zastosowań
grupa P (kolor niebieski),-obróbka stali,staliw,żeliw ciągliwych dających ciągły wiór,
grupa M (kolor żółty) o zastosowaniu uniwersalnym do obróbki stali,staliw,żeliw,stali manganowych,nierdzewnych,żaroodpornych, żarowytrzymałych i metali kolorowych,
grupa K(kolor czerwony)-obróbka głównie żeliwi stali hartowanych dających wiór nieciągły(krótki);wymieniane są również stale austenityczne, stopy metali kolorowych i materiały niemetalowe.

Podstawowe odmiany toczenia
-wzdłużne (kierunek ruchu noża jest równoległy do osi obrotu obrabianego przedmiotu) -zewnętrzne (tzw. obtaczanie) lub wewnętrzne (tzw. wytaczanie)
-poprzeczne, tzw. planowanie (kierunek ruchu noża jest prostopadły do osi obrotu przedmiotu)
-kopiowe (wg wzornika sterującego ruchem posuwowym noża w zasadzie po dowolnej linii)
-obwiedniowe

Klasyfikacja tokarek
-tokarki kłowe
-tokarki uchwytowe
-tokarki wielonożowe
-tokarki tarczowe
-tokarki karuzelowe
-tokarki rewolwerowe
-półautomaty i automaty tokarskie
-tokarki i centra tokarskie sterowane numerycznie

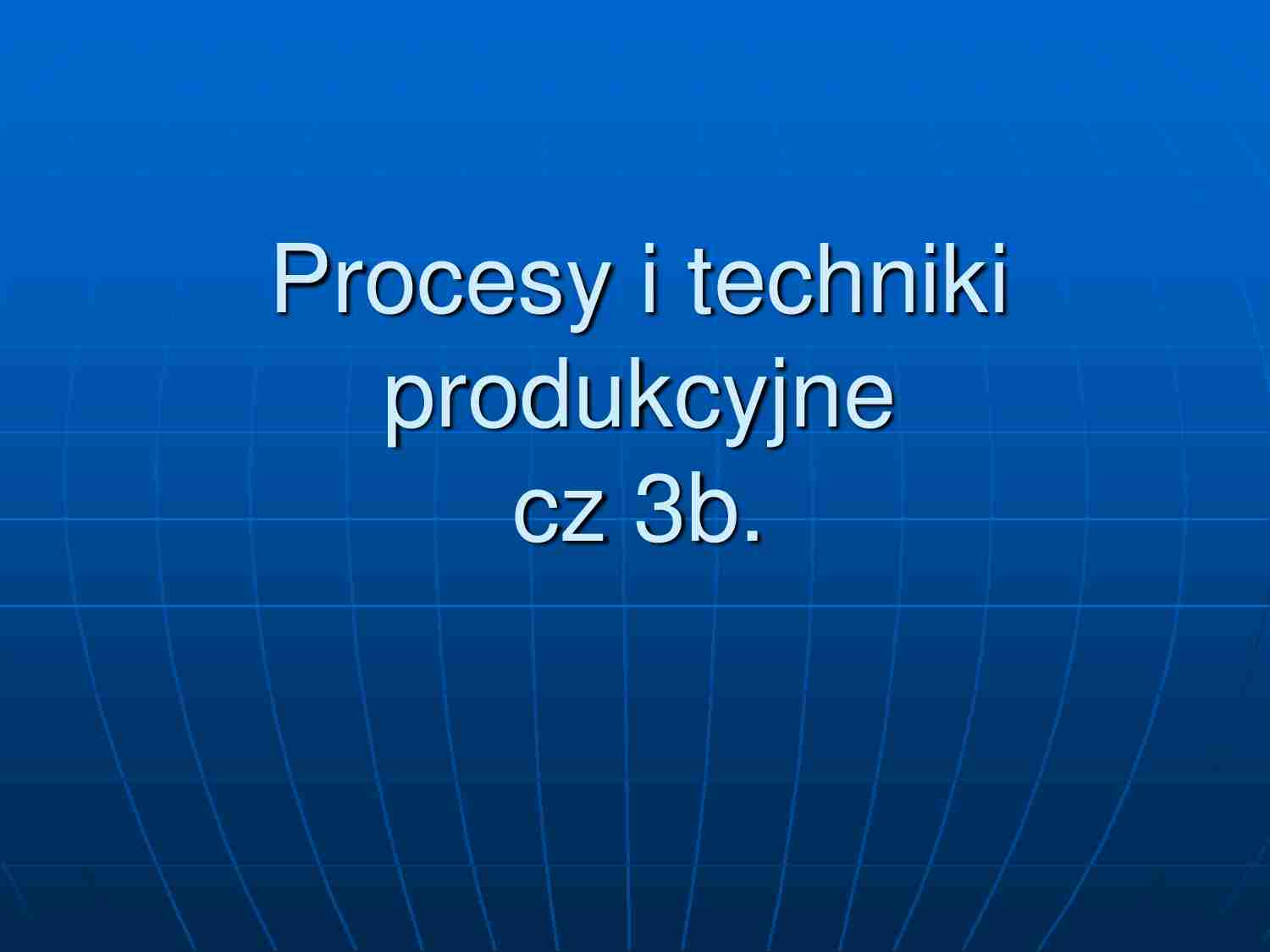

Procesy i techniki
produkcyjne
cz 3b.Zarys ostrzaMateriały narzędziowe
Powinny charakteryzować się:
 dużą twardością , zwłaszcza na
gorąco
 dużą wytrzymałością zmęczeniową
i udarnością
 odpornością na różne formy zużyciaMateriały narzędziowe
 stale narzędziowe węglowe i stopowe
 stale szybkotnące
 stopy twarde (stellity)
 węgliki spiekane
 węgliki ceramiczne
 materiały supertwardePłytki wieloostrzowePorównanie materiałów
narzędziowychWęgliki spiekane
Zgodnie z normą ISO 513 (odpowiednik PN-88/H89500)
wyróżnia się trzy grupy zastosowańgrupa P (kolor niebieski), - obróbka stali, staliw, żeliwciągliwych dających ciągły wiór,grupa M (kolor żółty) o zastosowaniu uniwersalnymdo obróbki stali, staliw, żeliw, stali manganowych,nierdzewnych, żaroodpornych, żarowytrzymałych imetali kolorowych,
· grupa K (kolor czerwony) - obróbka głównie żeliw i
stali hartowanych dających wiór nieciągły (krótki);wymieniane są również stale austenityczne, stopymetali kolorowych i materiały niemetalowe.Strefy oddziaływań fizycznych w układzie
narzędzia przedmiotWióry
 Wióry są materiałem odpadowym
procesu skrawania
 Postać wióra wynika ze zjawisk
zachodzących w strefie skrawania
 postać wióra ma istotny wpływ na
proces skrawania i jego wynikiKlasyfikacja  kształtów wióraKlasyfikacja  kształtów wióraPostaci wiórów

 a). odpryskowy, b). segmentowy, c). ciągłyKlasyfikacja  kształtów wióra wg PN-ISO 3685Łamacze wiórów
 Rodzaje łamaczy wiórów: a). w postaci nakładki b). w postaci rowka wzdłuż krawędzi skrawającejToczenie
najbardziej rozpowszechniony sposób
obróbki skrawaniem, polegający na
tym, że przedmiot obrabiany
wykonuje ruch obrotowy, a narzędzie
(nóż tokarski) - ruch liniowy. Toczenie
przeprowadza się na tokarkach.Toczenie
 Podstawowe odmiany toczenia
 wzdłużne (kierunek ruchu noża jest
równoległy do osi obrotu obrabianego
przedmiotu) - zewnętrzne (tzw.
obtaczanie) lub wewnętrzne (tzw.
wytaczanie)
 poprzeczne, tzw. planowanie (kierunek
ruchu noża jest prostopadły do osi obrotu
przedmiotu)
 kopiowe (wg wzornika sterującego ruchem
posuwowym noża w zasadzie po dowolnej
linii)
 obwiednioweBudowa noża tokarskiego
 Rodzaje robót tokarskich1.Toczenie wzdłużne2.Toczenie poprzeczne3.Toczenie stożków przy skręconym suporcie4.Toczenie stożków przy przesuniętym poprzecznie koniku
 Rodzaje robót toka ... zobacz całą notatkę
