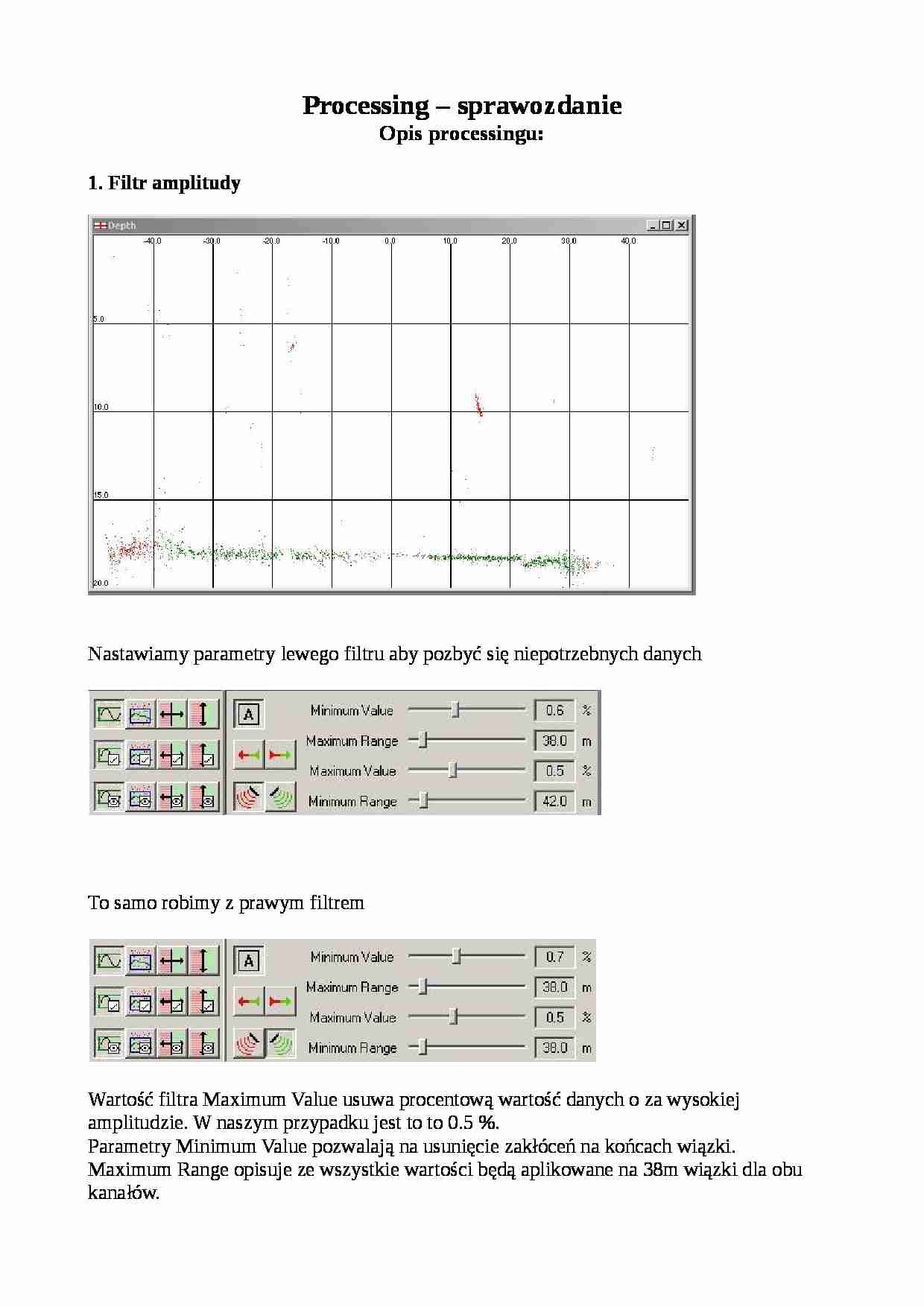

Processing - sprawozdanie Opis processingu: 1. Filtr amplitudy Nastawiamy parametry lewego filtru aby pozbyć się niepotrzebnych danych
To samo robimy z prawym filtrem
Wartość filtra Maximum Value usuwa procentową wartość danych o za wysokiej amplitudzie. W naszym przypadku jest to to 0.5 %.
Parametry Minimum Value pozwalają na usunięcie zakłóceń na końcach wiązki.
Maximum Range opisuje ze wszystkie wartości będą aplikowane na 38m wiązki dla obu kanałów.
2. Filtr limitów Filtr limitów jest filtrem on-line, co oznacza że jego ustawienia zmienia się w trakcie przebiegu profila. Aplikujemy go tak, aby zostały usunięte końcówki wiązki, tam gdzie dane się już zbyt rozpraszają.
Filtr lewy i prawy różnia się od siebie, ponieważ muszą uzwględnić różnice głębokości.
3. Across track terror Teraz wprowadzamy dane Minimum Offset i Maximum Offset o wartościach - 1m. Następnie umieszczamy 6 punkty ograniczających z lewej i prawej wiązki. Punkty te obcinają wiązke w pionie. Są one potrzebne do tego aby wyodrębnić dane które nas interesują.
4. Along track terror Dokonujemy obserwacji całego profilu i na tej podstawie wybieramy szerokość bin'ów. Biny obcinają wiązke w pionie.
Po ustawieniu wszystkich danych i naniesieniu jakichkolwiek poprawek ponownie uruchamiamy profil.
5. Wnioski Po usunięciu wszystkich szumów, zakłóceń i innych niepotrzebnych parametrów otrzymaliśmy wszystkie dane niezbędne do dalszych prac hydrograficznych.
