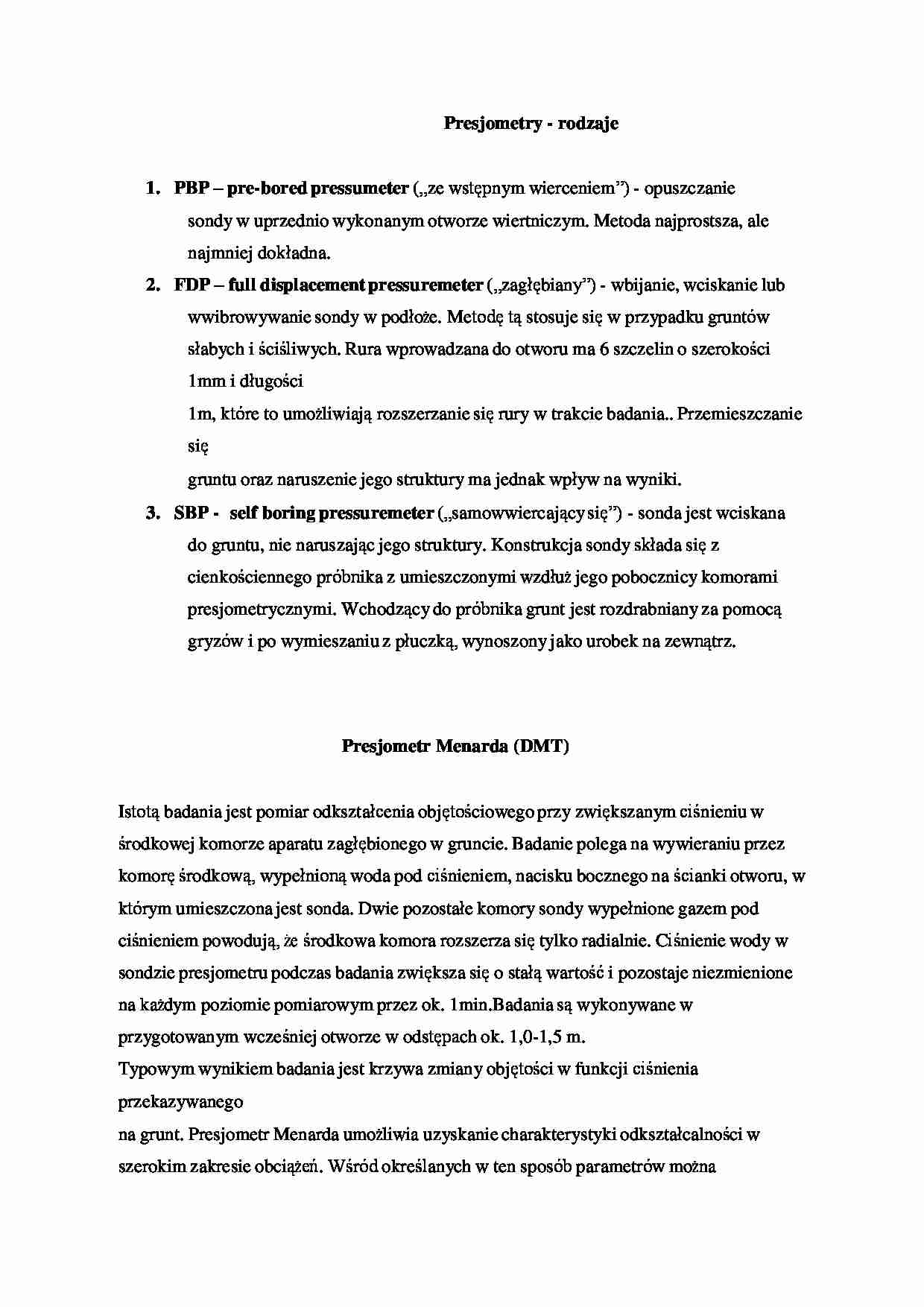

Presjometry - rodzaje
1. PBP – pre-bored pressumeter („ze wstępnym wierceniem”) - opuszczanie
sondy w uprzednio wykonanym otworze wiertniczym. Metoda najprostsza, ale
najmniej dokładna.
2. FDP – full displacement pressuremeter („zagłębiany”) - wbijanie, wciskanie lub
wwibrowywanie sondy w podłoże. Metodę tą stosuje się w przypadku gruntów
słabych i ściśliwych. Rura wprowadzana do otworu ma 6 szczelin o szerokości
1mm i długości
1m, które to umożliwiają rozszerzanie się rury w trakcie badania.. Przemieszczanie
się
gruntu oraz naruszenie jego struktury ma jednak wpływ na wyniki.
3. SBP - self boring pressuremeter („samowwiercający się”) - sonda jest wciskana
do gruntu, nie naruszając jego struktury. Konstrukcja sondy składa się z
cienkościennego próbnika z umieszczonymi wzdłuż jego pobocznicy komorami
presjometrycznymi. Wchodzący do próbnika grunt jest rozdrabniany za pomocą
gryzów i po wymieszaniu z płuczką, wynoszony jako urobek na zewnątrz.
Presjometr Menarda (DMT)
Istotą badania jest pomiar odkształcenia objętościowego przy zwiększanym ciśnieniu w
środkowej komorze aparatu zagłębionego w gruncie. Badanie polega na wywieraniu przez
komorę środkową, wypełnioną woda pod ciśnieniem, nacisku bocznego na ścianki otworu, w
którym umieszczona jest sonda. Dwie pozostałe komory sondy wypełnione gazem pod
ciśnieniem powodują, że środkowa komora rozszerza się tylko radialnie. Ciśnienie wody w
sondzie presjometru podczas badania zwiększa się o stałą wartość i pozostaje niezmienione
na każdym poziomie pomiarowym przez ok. 1min.Badania są wykonywane w
przygotowanym wcześniej otworze w odstępach ok. 1,0-1,5 m.
Typowym wynikiem badania jest krzywa zmiany objętości w funkcji ciśnienia
przekazywanego
na grunt. Presjometr Menarda umożliwia uzyskanie charakterystyki odkształcalności w
szerokim zakresie obciążeń. Wśród określanych w ten sposób parametrów można
wymienić moduł ściśliwości EM, naprężenie pełzania pf, naprężenie graniczne pL,
spójność cu, oraz parametry prekonsolidacji i całkowite naprężenie poziome p0.
(…)
…-1,5 m.
Typowym wynikiem badania jest krzywa zmiany objętości w funkcji ciśnienia
przekazywanego
na grunt. Presjometr Menarda umożliwia uzyskanie charakterystyki odkształcalności w
szerokim zakresie obciążeń. Wśród określanych w ten sposób parametrów można
wymienić moduł ściśliwości EM, naprężenie pełzania pf, naprężenie graniczne pL,
spójność cu, oraz parametry prekonsolidacji i całkowite naprężenie…
