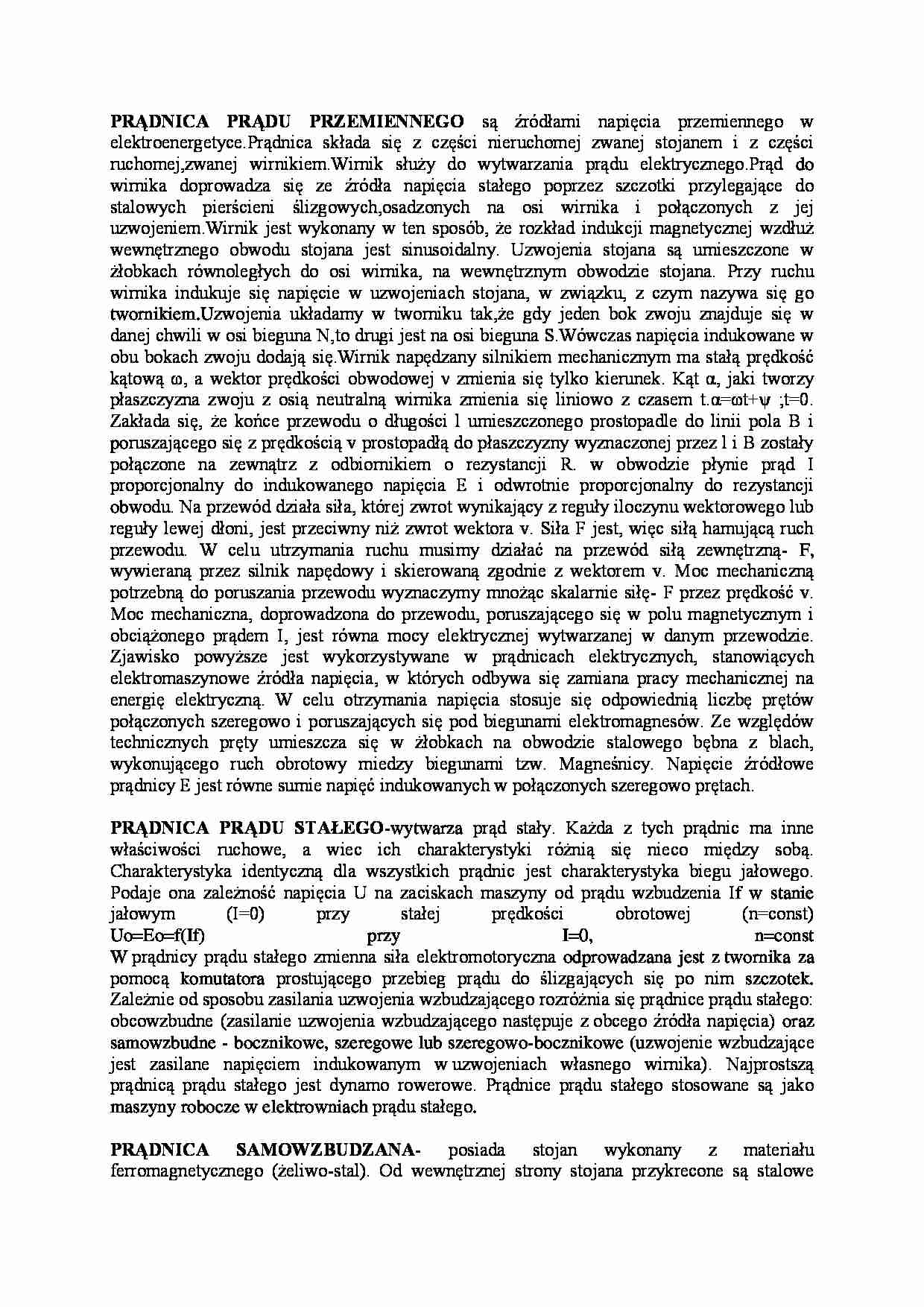

prądnice - omówienie - strona 1 prądnice - omówienie - strona 2

Fragment notatki:

PRĄDNICA PRĄDU PRZEMIENNEGO są źródłami napięcia przemiennego w elektroenergetyce.Prądnica składa się z części nieruchomej zwanej stojanem i z części ruchomej,zwanej wirnikiem.Wirnik służy do wytwarzania prądu elektrycznego.Prąd do wirnika doprowadza się ze źródła napięcia stałego poprzez szczotki przylegające do stalowych pierścieni ślizgowych,osadzonych na osi wirnika i połączonych z jej uzwojeniem.Wirnik jest wykonany w ten sposób, że rozkład indukcji magnetycznej wzdłuż wewnętrznego obwodu stojana jest sinusoidalny. Uzwojenia stojana są umieszczone w żłobkach równoległych do osi wirnika, na wewnętrznym obwodzie stojana. Przy ruchu wirnika indukuje się napięcie w uzwojeniach stojana, w związku, z czym nazywa się go twornikiem.Uzwojenia układamy w tworniku tak,że gdy jeden bok zwoju znajduje się w danej chwili w osi bieguna N,to drugi jest na osi bieguna S.Wówczas napięcia indukowane w obu bokach zwoju dodają się.Wirnik napędzany silnikiem mechanicznym ma stałą prędkość kątową ω, a wektor prędkości obwodowej ν zmienia się tylko kierunek. Kąt α, jaki tworzy płaszczyzna zwoju z osią neutralną wirnika zmienia się liniowo z czasem t.α=ωt+ψ ;t=0. Zakłada się, że końce przewodu o długości l umieszczonego prostopadle do linii pola B i poruszającego się z prędkością v prostopadłą do płaszczyzny wyznaczonej przez l i B zostały połączone na zewnątrz z odbiornikiem o rezystancji R. w obwodzie płynie prąd I proporcjonalny do indukowanego napięcia E i odwrotnie proporcjonalny do rezystancji obwodu. Na przewód działa siła, której zwrot wynikający z reguły iloczynu wektorowego lub reguły lewej dłoni, jest przeciwny niż zwrot wektora v. Siła F jest, więc siłą hamującą ruch przewodu. W celu utrzymania ruchu musimy działać na przewód siłą zewnętrzną- F, wywieraną przez silnik napędowy i skierowaną zgodnie z wektorem v. Moc mechaniczną potrzebną do poruszania przewodu wyznaczymy mnożąc skalarnie siłę- F przez prędkość v. Moc mechaniczna, doprowadzona do przewodu, poruszającego się w polu magnetycznym i obciążonego prądem I, jest równa mocy elektrycznej wytwarzanej w danym przewodzie. Zjawisko powyższe jest wykorzystywane w prądnicach elektrycznych, stanowiących elektromaszynowe źródła napięcia, w których odbywa się zamiana pracy mechanicznej na energię elektryczną. W celu otrzymania napięcia stosuje się odpowiednią liczbę prętów połączonych szeregowo i poruszających się pod biegunami elektromagnesów. Ze względów technicznych pręty umieszcza się w żłobkach na obwodzie stalowego bębna z blach, wykonującego ruch obrotowy miedzy biegunami tzw. Magneśnicy. Napięcie źródłowe prądnicy E jest równe sumie napięć indukowanych w połączonych szeregowo prętach.
PRĄDNICA PRĄDU STAŁEGO-wytwarza prąd stały. Każda z tych prądnic ma inne właściwości ruchowe, a wiec ich charakterystyki różnią się nieco między sobą.

(…)


PRĄDNICA PRĄDU PRZEMIENNEGO są źródłami napięcia przemiennego w elektroenergetyce.Prądnica składa się z części nieruchomej zwanej stojanem i z części ruchomej,zwanej wirnikiem.Wirnik służy do wytwarzania prądu elektrycznego.Prąd do wirnika doprowadza się ze źródła napięcia stałego poprzez szczotki przylegające do stalowych pierścieni ślizgowych,osadzonych na osi wirnika i połączonych…
... zobacz całą notatkę
