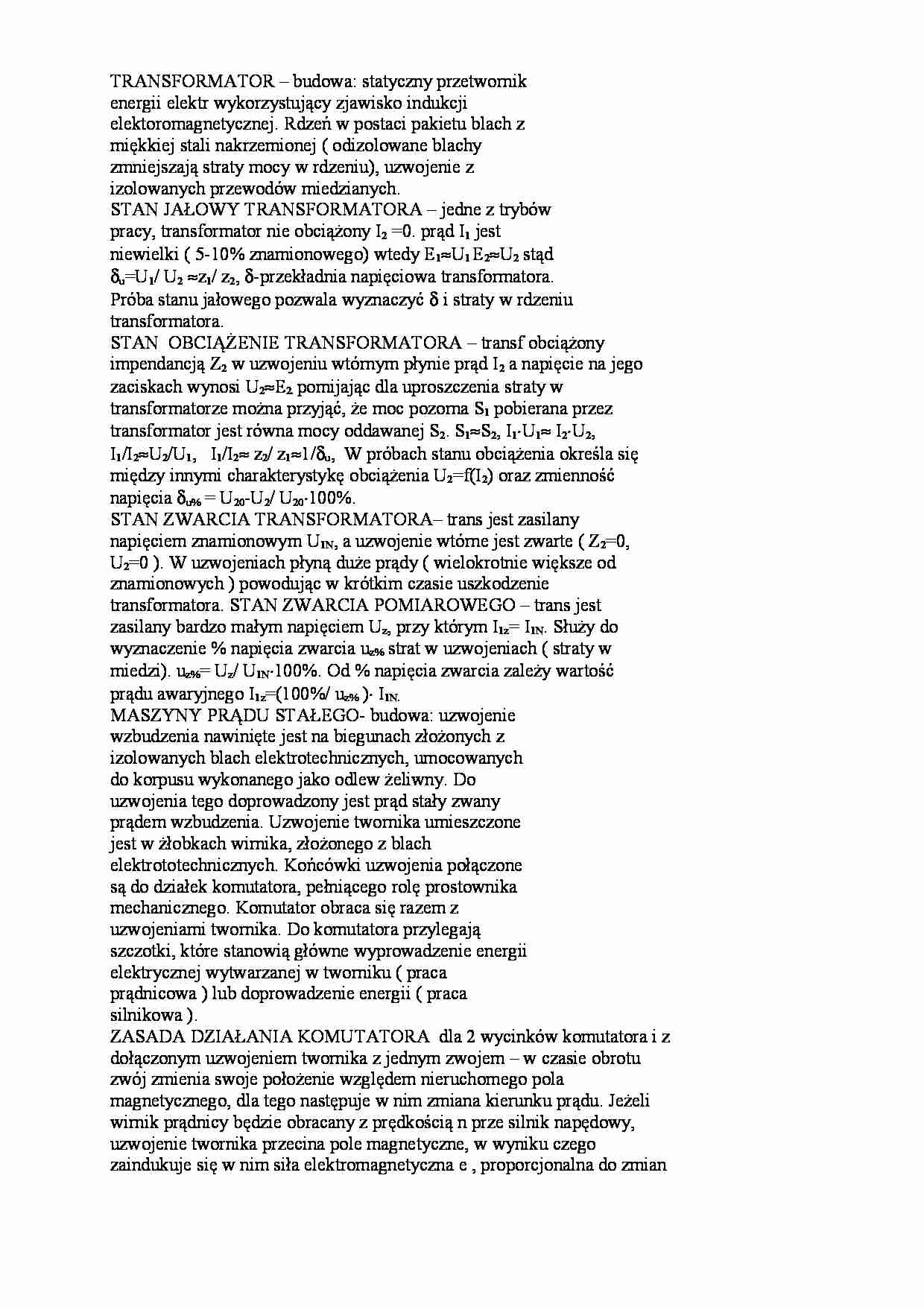

TRANSFORMATOR – budowa: statyczny przetwornik energii elektr wykorzystujący zjawisko indukcji elektoromagnetycznej. Rdzeń w postaci pakietu blach z miękkiej stali nakrzemionej ( odizolowane blachy zmniejszają straty mocy w rdzeniu), uzwojenie z izolowanych przewodów miedzianych. STAN JAŁOWY TRANSFORMATORA – jedne z trybów pracy, transformator nie obciążony I2 =0. prąd I1 jest niewielki ( 5-10% znamionowego) wtedy E1 ≈U1 E2≈U2 stąd δu=U1/ U2 ≈z1/ z2, δ-przekładnia napięciowa transformatora. Próba stanu jałowego pozwala wyznaczyć δ i straty w rdzeniu transformatora. STAN OBCIĄŻENIE TRANSFORMATORA – transf obciążony impendancją Z2 w uzwojeniu wtórnym płynie prąd I2 a napięcie na jego zaciskach wynosi U2 ≈E2. pomijając dla uproszczenia straty w transformatorze można przyjąć, że moc pozorna S1 pobierana przez transformator jest równa mocy oddawanej S2. S1 ≈S2, I1⋅U1≈ I2⋅U2, I1/I2 ≈U2/U1, I1/I2≈ z2/ z1≈1/δu, W próbach stanu obciążenia określa się między innymi charakterystykę obciążenia U2=f(I2) oraz zmienność napięcia δu% = U20-U2/ U20⋅100%. STAN ZWARCIA TRANSFORMATORA– trans jest zasilany napięciem znamionowym U1N, a uzwojenie wtórne jest zwarte ( Z2=0, U2=0 ). W uzwojeniach płyną duże prądy ( wielokrotnie większe od znamionowych ) powodując w krótkim czasie uszkodzenie transformatora. STAN ZWARCIA POMIAROWEGO – trans jest zasilany bardzo małym napięciem Uz, przy którym I1z= I1N. Służy do wyznaczenie % napięcia zwarcia uz% strat w uzwojeniach ( straty w miedzi). uz%= Uz/ U1N ⋅100%. Od % napięcia zwarcia zależy wartość prądu awaryjnego I1z=(100%/ uz% ) ⋅ I1N. MASZYNY PRĄDU STAŁEGO- budowa: uzwojenie wzbudzenia nawinięte jest na biegunach złożonych z izolowanych blach elektrotechnicznych, umocowanych do korpusu wykonanego jako odlew żeliwny. Do uzwojenia tego doprowadzony jest prąd stały zwany prądem wzbudzenia. Uzwojenie twornika umieszczone jest w żłobkach wirnika, złożonego z blach elektrototechnicznych. Końcówki uzwojenia połączone są do działek komutatora, pełniącego rolę prostownika mechanicznego. Komutator obraca się razem z uzwojeniami twornika. Do komutatora przylegają szczotki, które stanowią główne wyprowadzenie energii elektrycznej wytwarzanej w tworniku ( praca prądnicowa ) lub doprowadzenie energii ( praca silnikowa ). ZASADA DZIAŁANIA KOMUTATORA dla 2 wycinków komutatora i z dołączonym uzwojeniem twornika z jednym zwojem – w czasie obrotu zwój zmienia swoje położenie względem nieruchomego pola magnetycznego, dla tego następuje w nim zmiana kierunku prądu. Jeżeli
(…)
…. Dla tego silniki szeregowe mogą być
stosowane w przypadku trwałego sprzężenia z napędzanym urządzeniem. Stosuje
się np. w trakcji elektrycznej, wózkach akumulatorowych. Regulacja prędkości
przez zmianę napięcia zasilania ( obecnie najczęściej sterowniki prądu stałegoprzerywacze).
PRĄDNICE SYNCHRONICZNE- stojan i wirnik wykonane z materiału
ferromagnetycznego. Wirnik ma bieguny, na które nawinięte jest uzwojenie…
… wirowania ( nawrót
silnika ) przez zmianę kierunku wirowanie pola stojana ( zmiana 2
przewodów zasilających silnik ).
METODY REGULACJI SILNIKÓW ASYNCHRONICZNYCH- 1)
poprzez zmianę liczby par biegunów uzwojenia stojana – zmieniając
połączenie uzwojeń stojana zmienia się p, czyli jednocześnie ns. 2) przez
zmianę napięcia zasilającego silnik. Regulacja za pomocą
autotransformatorów lub przy zasilaniu silnika…
