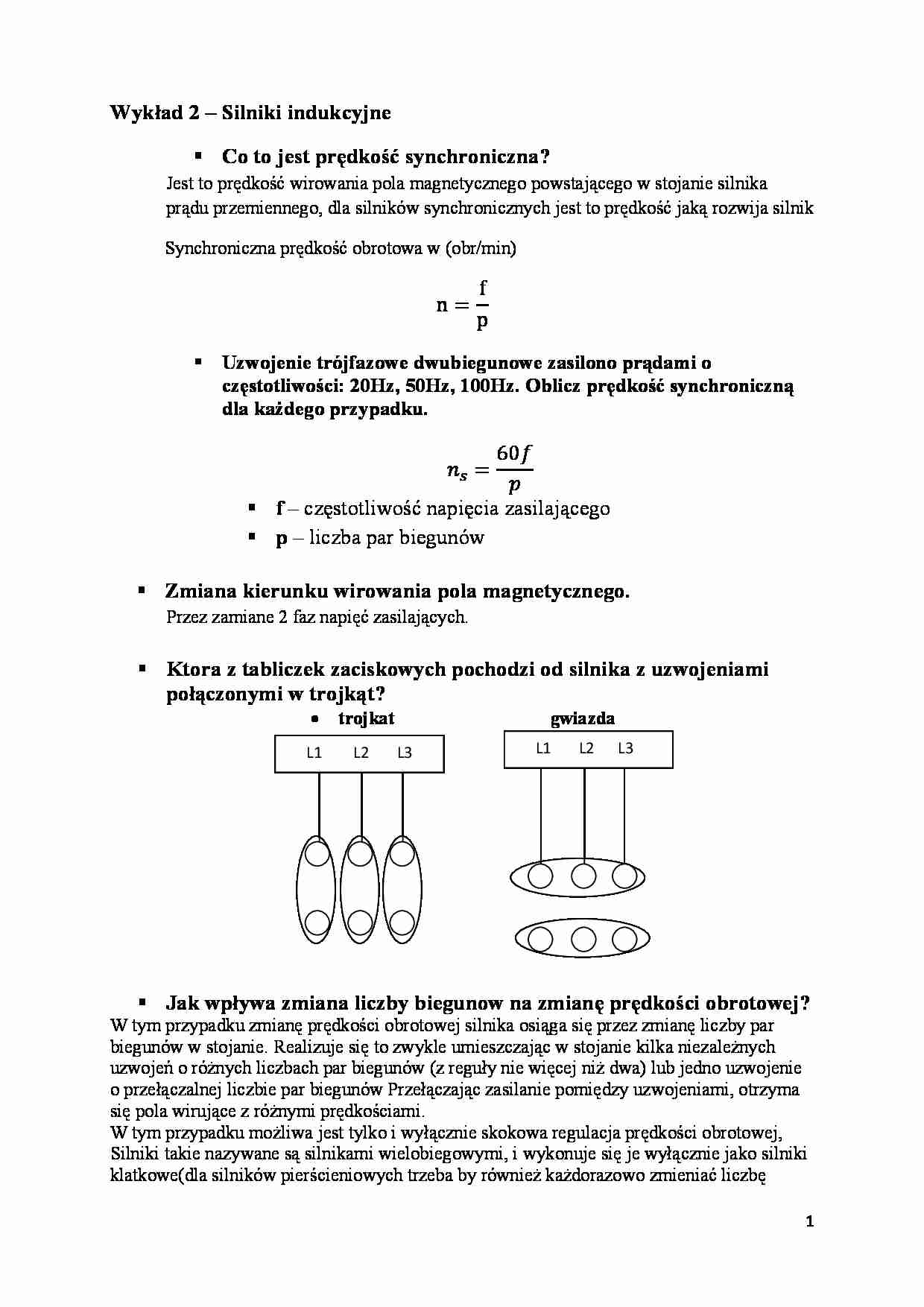

1    Wykład 2 – Silniki indukcyjne     Co to jest prędkość synchroniczna?  Jest to prędkość wirowania pola magnetycznego powstającego w stojanie silnika  prądu przemiennego, dla silników synchronicznych jest to prędkość jaką rozwija silnik   Synchroniczna  prędkość obrotowa w (obr/min)  n f p      Uzwojenie trójfazowe dwubiegunowe zasilono prądami o  częstotliwości: 20Hz, 50Hz, 100Hz. Oblicz prędkość synchroniczną  dla każdego przypadku.    60      f  – częstotliwość napięcia zasilającego     p  – liczba par biegunów       Zmiana kierunku wirowania pola magnetycznego.  Przez zamiane 2 faz napięć zasilających.       Ktora z tabliczek zaciskowych pochodzi od silnika z uzwojeniami  połączonymi w trojkąt?     trojkat   gwiazda                           Jak wpływa zmiana liczby biegunow na zmianę prędkości obrotowej?   W tym przypadku zmianę prędkości obrotowej silnika osiąga się przez zmianę liczby par  biegunów w stojanie. Realizuje się to zwykle umieszczając w stojanie kilka niezależnych  uzwojeń o różnych liczbach par biegunów (z reguły nie więcej niż dwa) lub jedno uzwojenie  o przełączalnej liczbie par biegunów Przełączając zasilanie pomiędzy uzwojeniami, otrzyma  się pola wirujące z różnymi prędkościami.  W tym przypadku możliwa jest tylko i wyłącznie skokowa regulacja prędkości obrotowej,  Silniki takie nazywane są silnikami wielobiegowymi, i wykonuje się je wyłącznie jako silniki  klatkowe(dla silników pierścieniowych trzeba by również każdorazowo zmieniać liczbę       L1     L2  L3       L1    L2      L3  2    biegunów wirnika). Silniki te znajdują zastosowanie w wszelkiego rodzaju obrabiarkach,  zastępując, jeżeli to możliwe, przekładnie mechaniczne  Zmiana liczby par biegunów:  -  pozwala na skokową regulację prędkości obrotowej z maksymalną liczbą stopni    swobody stosowaną w praktyce, nie przekraczającą 4;  - daje regulacje prędkości obrotowej bez strat;  - wykorzystywana jest w silnikach klatkowych wielobiegunowych;  p 1 2 3 4 6 8 10  n1  3000 1500 1000 750  500  375  300  n  2880 1440 960 720 480 360 288  Tabela wartości prędkości synchronicznych ( n ) i typowych prędkości asynchronicznych ( n1 ) dla liczby par   iegunów stojana ( p ) (jak łatwo  policzyć dla poślizgu s=0.04).       Zasada działania silnika indukcyjnego:  W zamkniętych obwodach uzwojenia wirnika płynie prąd. Wtedy strumień wilujący  oddziałuje na prąd w uzwojeniu wirnika, wywołując siłę działającą w kierunku  pokazanym na rysunku, na którym zaznaczono także kierunek wirowania strumienia z  prędkościa n1, kierunki napięć (a więc i prądów) indukowanych w zamkniętych

(…)

… obrotowych
Ogólnie:
Przy każdej zmianie obciążenia moment wydawany przez silnik dostosowuje się
do momentu hamującego. Gdyż zmianie obciążenia towarzyszy zmiana prędkości
obrotowej. Przy zmianie obciążenia zmienia się poślizg, a więc zmieniają się prądy
płynące w uzwojeniach, współczynnik mocy maszyny, moc czynna pobierana oraz
bilans mocy, a w konsekwencji moment wydawany przez silnik aż do ponownego…
… jak możliwość łagodnego rozruchu czy regulacji prędkości
obrotowej.
Współczynnik mocy:
W silniku synchronicznym istnieje możliwość regulacji współczynnika mocy przez regulacje
prądu wzbudzenia (można wyeliminować straty mocy biernej). Silnik indukcyjny nie ma
żadnych możliwości regulacji współczynnika mocy, a jego wartość zależy wyłącznie od stanu
obciążenia. Przeciętna wartość przy znamionowym obciążeniu…
… z uzwojeniem wzbudzającym, bieguny pomocnicze
(komutacyjne) z uzwojeniem, tarcze łożyskowe i trzymadła szczotkowe.
Wirnik – w jego skład wchodzą: rdzeń – wykonany ze względu na prądy wirowe z
pakietu blach, uzwojenie twornika umieszczone w żłobkach rdzenia, osadzonego na
wale wirnika komutatora.
 Ktory element najczęściej spełnia rolę twornika, a ktory magneśnicy?
Rolę magneśnicy najczęściej spełnia stojan…
… (wirnika) powoduje:
 Zmiane rozkładu indukcji magnetycznej pod biegunami
Indukcja magnetyczna równa zero nie występuje w osi neutralnej, lecz w
punkcie przesuniętym w stosunku do niej o pewien kąt
 Zmniejsza się wypadkowy strumień w maszynie nasyconej
Zniekształcenie przebiegu indukcji pod biegunami powoduje, że w niektórych
zezwojach znajdujących się w polu o większej indukcji indukuje się wyższe napięcie
niż przy biegu jałowym, może to być powodem podwyższenia napięcia
międzywycinkowego do takiej wartości, że wystąpi iskrzenie na komutatorze.
Przesunięcie osi neutralnej powoduje, że w osi poprzecznej, gdzie są umieszczone
szczotki, występuje pole magnetyczne o pewnej indukcji magnetycznej; tak więc w
zwojach zwartych przez szczotkę indukuje się napięcie, co powoduje przepływ
znacznej wartości…
… indukcyjnej
kierunek wirowania strumienia, wskutek skrzyżowania dwóch przewodów
doprowadzające napięcie do silnika. W konsekwencji tego zmienia się znak
wytworzonego momentu silnika (silnik hamuje).
Przy takim sposobie hamowania maszyna indukcyjna pracuje jako prądnica i
przekazuje do sieci moc uzyskaną od napędzającego ją, opadającego ciężaru. Jest to
zaleta hamowania nadsynchronicznego, jego wadą…
… pole magnetyczne
60
 Jakie zastosowania znajdują maszyny synchroniczne?



Prądnice – generatory synchroniczne
Silniki,
Kompensatory synchroniczne – generatory
mocy biernej.
 Zasada działania silnika synchronicznego?
13

Po zasileniu uzwojeń stojana, wytworzone zostanie w nim wirujące pole magnetyczne. Jeżeli
wyobrazić sobie to pole jako wirująca parę biegunów, to nieobciążony namagnesowany…
… histerezowymi nazywa się silniki synchroniczne, w których wykorzystuje się
zjawisko histerezy magnetycznej. Wirniki tych silników są wykonane całkowicie lub
częściowo w postaci pierścienia z twardej stali o szerokiej pętli histerezy. Często stosuje się
konstrukcję odwróconą, tj. nieruchomy, uzwojony stojan umieszczony jest wewnątrz silnika,
którego część czynna znajduje się po stronie wewnętrznej.
Niektóre…
... zobacz całą notatkę
