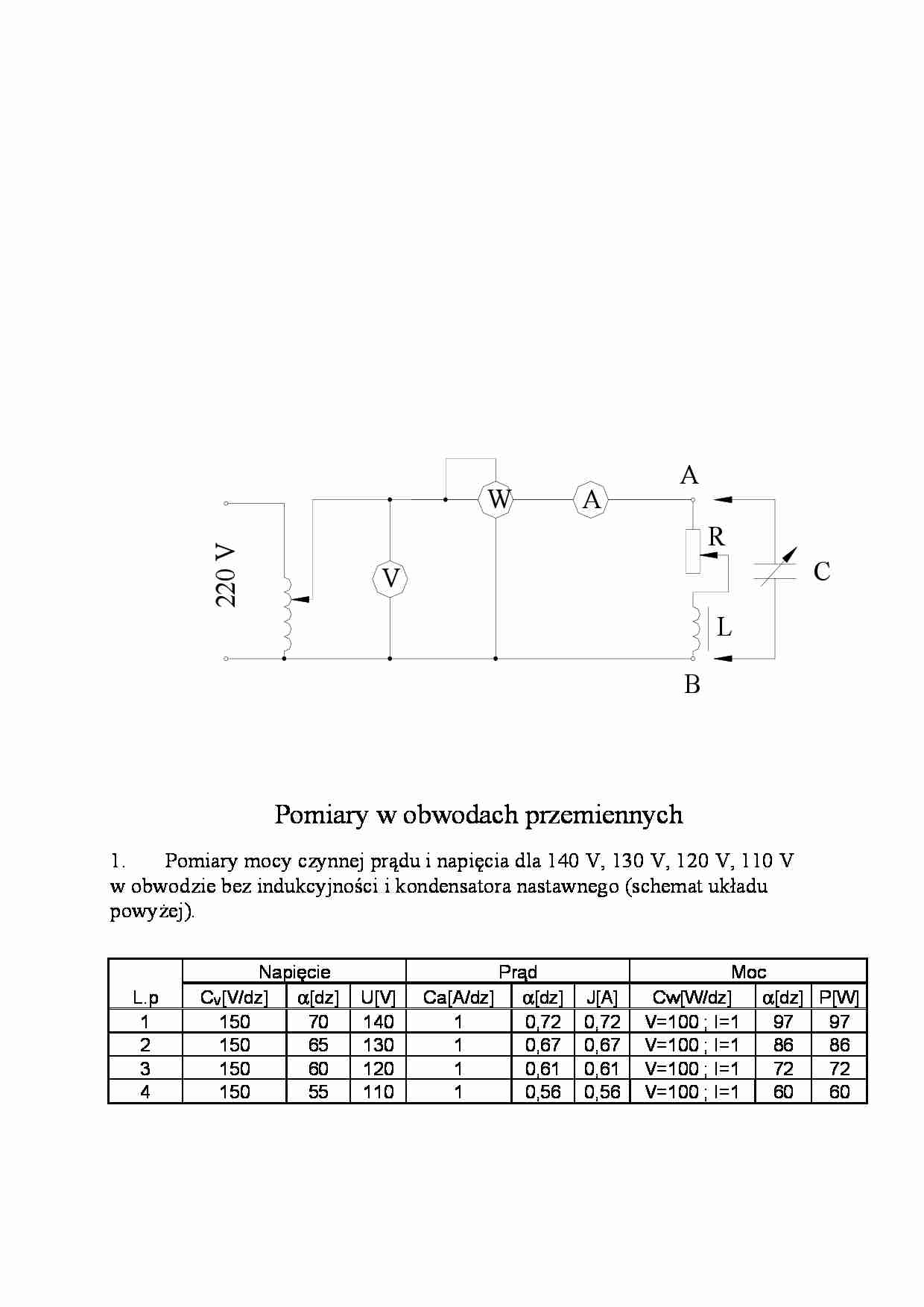

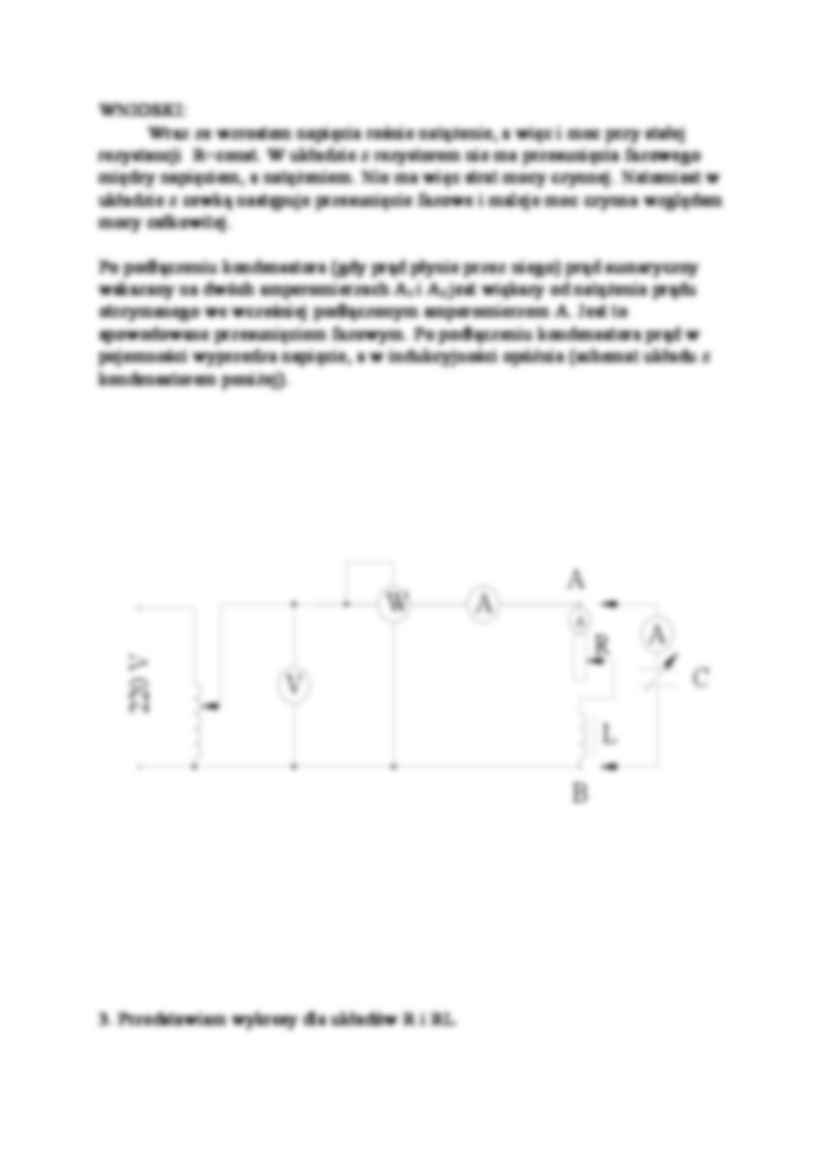

V W A L C A B 22 0 V R Pomiary w obwodach przemiennych 1. Pomiary mocy czynnej prądu i napięcia dla 140 V, 130 V, 120 V, 110 V w obwodzie bez indukcyjności i kondensatora nastawnego (schemat układu powyżej). L.p Napięcie Prąd Moc CV[V/dz] α[dz] U[V] Ca[A/dz] α[dz] J[A] Cw[W/dz] α[dz] P[W] 1 150 70 140 1 0,72 0,72 V=100 ; I=1 97 97 2 150 65 130 1 0,67 0,67 V=100 ; I=1 86 86 3 150 60 120 1 0,61 0,61 V=100 ; I=1 72 72 4 150 55 110 1 0,56 0,56 V=100 ; I=1 60 60 Sprawdzamy czy moc jest równa iloczynowi napięcia i natężeniu prądu płynącego w obwodzie: L.p. Ptechniczne=UI Pwatomierza Ptech/Pwat [%] 1 100,8 97 0,04 2 87,1 86 0,01 3 73,2 72 0,02 4 61,6 60 0,03 Średni błąd w ćwiczeniu tym wyszedł w przybliżeniu 2%. 2. Pomiary mocy czynnej, prądu i napięcia dla 260 V, 240 V, 230 V, 220 V z indukcyjnością. L.p Napięcie Prąd Moc CV[V/dz] α[dz] U[V] CA[A/dz] α[dz] J[A] Cw[W/dz] α[dz] P[W] 1 300 65 260 1 0,4 0,4 V=100 ; I=1 61 61 2 300 60 240 1 0,37 0,37 V=100 ; I=1 51 51 3 300 57,5 230 1 0,34 0,34 V=100 ; I=1 45 45 4 300 55 220 1 0,32 0,32 V=100 ; I=1 40,5 40,5 Sprawdzamy czy moc jest równa iloczynowi napięcia i natężeniu prądu płynącego w obwodzie: L.p. Ptechniczne=UI Pwatomierza Ptech/Pwat [%] 1 104 61 0,41 2 88,8 51 0,43 3 78,2 45 0,42 4 70,4 40,5 0,42 Wartość mocy powyżej obliczonej Ptechniczne jest różna niż moc odczytana na watomierzu czyli Pwatomierza (widać to na przykład w wartościach błędu). Jest to spowodowane przesunięciem fazowym. Teraz obliczam kąt przesunięcia fazowego ze wzoru: cos ϕ = P/UI wyniki umieszczam w tabelce poniżej. L.p. cos ϕ ϕ 1 0,5865 54°09' 2 0,5743 54°95' 3 0,5754 54°87' 4 0,5753 54°88' cos ϕśr. =0,5779 ϕśr=54°69' A więc kąt przesunięcia fazowego wynosi 54° 69’. WNIOSKI: Wraz ze wzrostem napięcia rośnie natężenie, a więc i moc przy stałej rezystancji R=const. W układzie z rezystorem nie ma przesunięcia fazowego między napięciem, a natężeniem. Nie ma więc strat mocy czynnej. Natomiast w układzie z cewką następuje przesunięcie fazowe i maleje moc czynna względem mocy całkowitej. Po podłączeniu kondensatora (gdy prąd płynie przez niego) prąd sumaryczny wskazany na dwóch amperomierzach A1 i A2 jest większy od natężenia prądu otrzymanego we wcześniej podłączonym amperomierzem A. Jest to spowodowane przesunięciem fazowym. Po podłączeniu kondensatora prąd w
