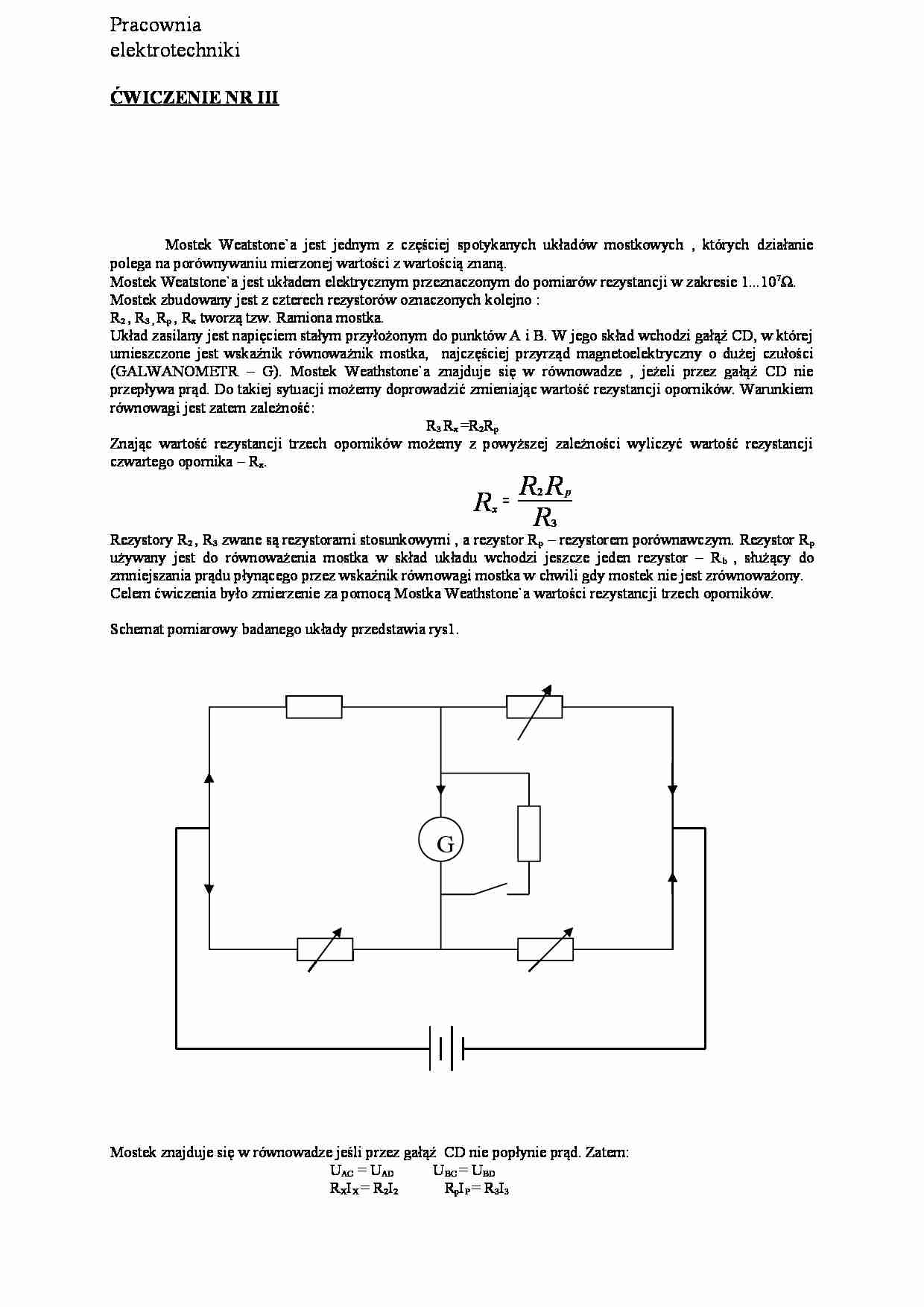

Mostek Weatstone`a jest jednym z częściej spotykanych układów mostkowych , których działanie polega na porównywaniu mierzonej wartości z wartością znaną. Mostek Weatstone`a jest układem elektrycznym przeznaczonym do pomiarów rezystancji w zakresie 1...107 Ω. Mostek zbudowany jest z czterech rezystorów oznaczonych kolejno : R2 , R3 , Rp , Rx tworzą tzw. Ramiona mostka. Układ zasilany jest napięciem stałym przyłożonym do punktów A i B. W jego skład wchodzi gałąź CD, w której umieszczone jest wskaźnik równoważnik mostka, najczęściej przyrząd magnetoelektryczny o dużej czułości (GALWANOMETR – G). Mostek Weathstone`a znajduje się w równowadze , jeżeli przez gałąź CD nie przepływa prąd. Do takiej sytuacji możemy doprowadzić zmieniając wartość rezystancji oporników. Warunkiem równowagi jest zatem zależność: R3 Rx =R2Rp Znając wartość rezystancji trzech oporników możemy z powyższej zależności wyliczyć wartość rezystancji czwartego opornika – Rx. R R R R p x 3 2 = Rezystory R2 , R3 zwane są rezystorami stosunkowymi , a rezystor Rp – rezystorem porównawczym. Rezystor Rp używany jest do równoważenia mostka w skład układu wchodzi jeszcze jeden rezystor – Rb , służący do zmniejszania prądu płynącego przez wskaźnik równowagi mostka w chwili gdy mostek nie jest zrównoważony. Celem ćwiczenia było zmierzenie za pomocą Mostka Weathstone`a wartości rezystancji trzech oporników. Schemat pomiarowy badanego układy przedstawia rys1. Mostek znajduje się w równowadze jeśli przez gałąź CD nie popłynie prąd. Zatem: UAC = UAD UBC = UBD RXIX = R2I2 RpIP = R3I3 G Pracownia elektrotechniki ĆWICZENIE NR III Zatem i = 0 jest też: I2 = I3 oraz Ip = IX Z zależności tych otrzymujemy RP - rezystor porównawczy Rb - opornik zwarty R2 = 0,1 Ω stosunkowy R3 = 0,1 Ω stosunkowy Ry - rezystor W -wyłącznik G - galwanometr E - źródło prądu Przebieg ćwiczenia. 1.Montaż mostka wg schematu 2.Na rezystorach stosunkowych R2 R3 ustawiamy wartości 1 k Ω, oraz najmniejszą czułość wskaźnika równowagi Rb. 3.Włączamy napięcie 4.Poprzez regulację rezystora Rp uzyskujemy równowagę mostka 5.Jeżeli jest to niemożliwe wyłączamy napięcie i powtarzamy czynności z pkt. 2 i 4 zmieniając nastawy
