Pomiary gwintów walcowych wewnętrznych

Nasza ocena:

3
Pobrań: 56
Wyświetleń: 1680
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu
Pomiary gwintów walcowych wewnętrznych - strona 1 Pomiary gwintów walcowych wewnętrznych - strona 2

Fragment notatki:

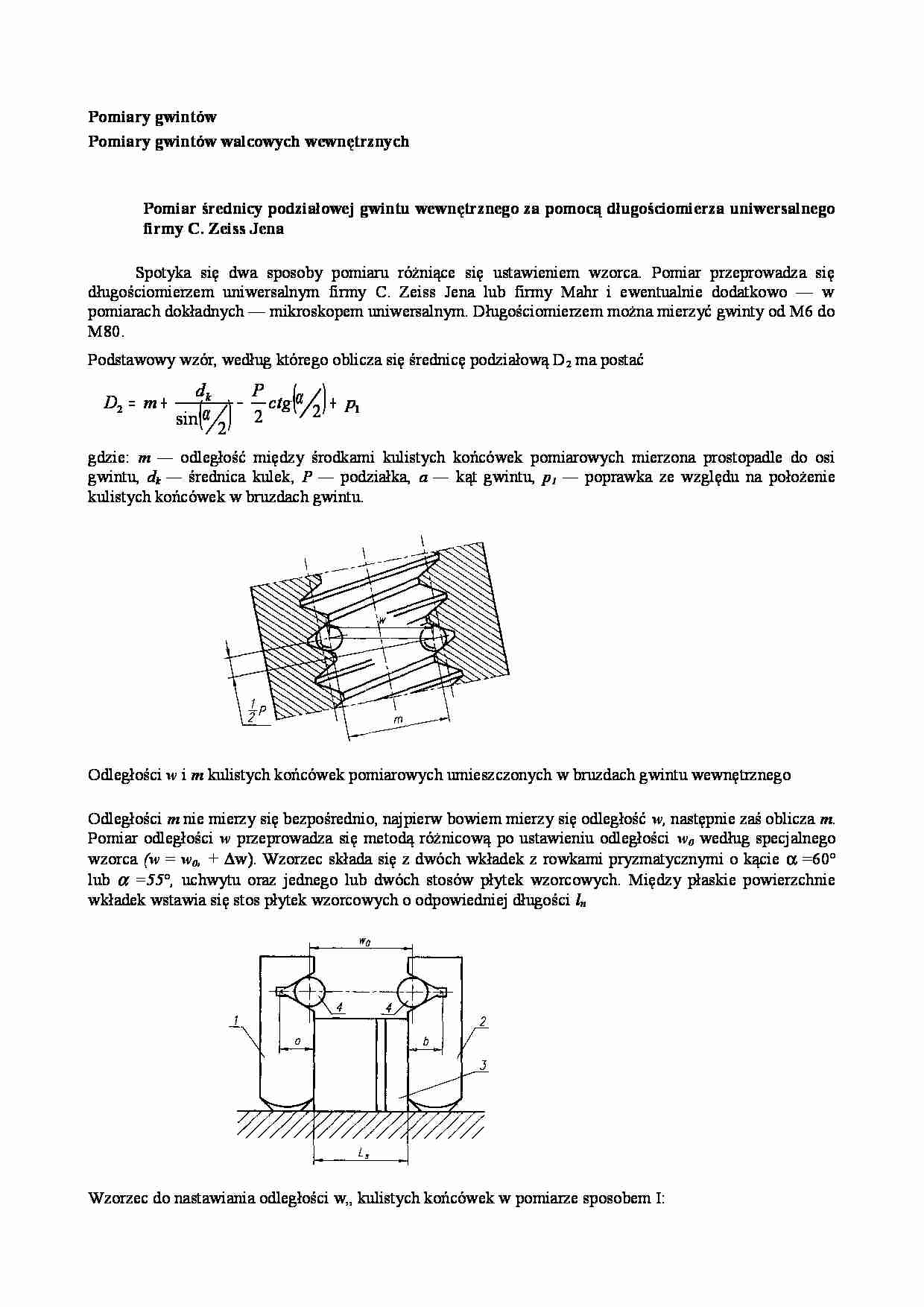

Pomiary gwintów Pomiary gwintów walcowych wewnętrznych Pomiar średnicy podziałowej gwintu wewnętrznego za pomocą długościomierza uniwersalnego  firmy C. Zeiss Jena           Spotyka   się   dwa   sposoby   pomiaru   różniące   się   ustawieniem   wzorca.   Pomiar   przeprowadza   się  długościomierzem   uniwersalnym   firmy   C.   Zeiss   Jena   lub   firmy   Mahr   i   ewentualnie   dodatkowo   —   w  pomiarach dokładnych — mikroskopem uniwersalnym. Długościomierzem można mierzyć gwinty od M6 do  M80. Podstawowy wzór, według którego oblicza się średnicę podziałową D2 ma postać      ( ) ( ) 1 2 2 2 2 sin p ctg P d m D k + − + = α α gdzie:   m —   odległość między środkami kulistych końcówek pomiarowych mierzona prostopadle do osi  gwintu,   dk  —   średnica kulek,   P —   podziałka,   a —   kąt gwintu,   p1  —   poprawka ze względu na położenie  kulistych końcówek w bruzdach gwintu.                                  Odległości  w  i  m  kulistych końcówek pomiarowych umieszczonych w bruzdach gwintu wewnętrznego Odległości  m  nie mierzy się bezpośrednio, najpierw bowiem mierzy się odległość  w,  następnie zaś oblicza  m .  Pomiar odległości  w  przeprowadza się metodą różnicową po ustawieniu odległości  w0  według specjalnego  wzorca  (w  =  w0, +   ∆w). Wzorzec składa się z dwóch wkładek z rowkami pryzmatycznymi o kącie α =60°  lub   α   =55°,   uchwytu oraz jednego lub dwóch stosów płytek wzorcowych. Między płaskie powierzchnie  wkładek wstawia się stos płytek wzorcowych o odpowiedniej długości  ln                                   Wzorzec do nastawiania odległości w„ kulistych końcówek w pomiarze sposobem I: l, 2—  wkładki z rowkami pryzmatycznymi,  3 —  stos płytek wzorcowych,  4 —  kuliste końcówki pomiarowe,  ln  —   długość   stosu   płytek   wzorcowych,   a   i   b   —   odległości   teoretycznych   wierzchołków   wcięć  pryzmatycznych od płaszczyzn styku wkładek ze stosem płytek wzorcowych                                             Wzorzec do nastawiania odległości   –w0   kulistych końcówek w pomiarze sposobem II:   1,2 —   wkładki z  rowkami pryzmatycznymi,  3 —  stos płytek wzorcowych o długości  ln, 4 — stos   płytek  wzorcowych  , 5 — kuliste końcówki pomiarowe Podziałkę mierzy się długościomierzem uniwersalnym firmy C. Zeiss Jena ze specjalną przystawką. Można   ... zobacz całą notatkę
