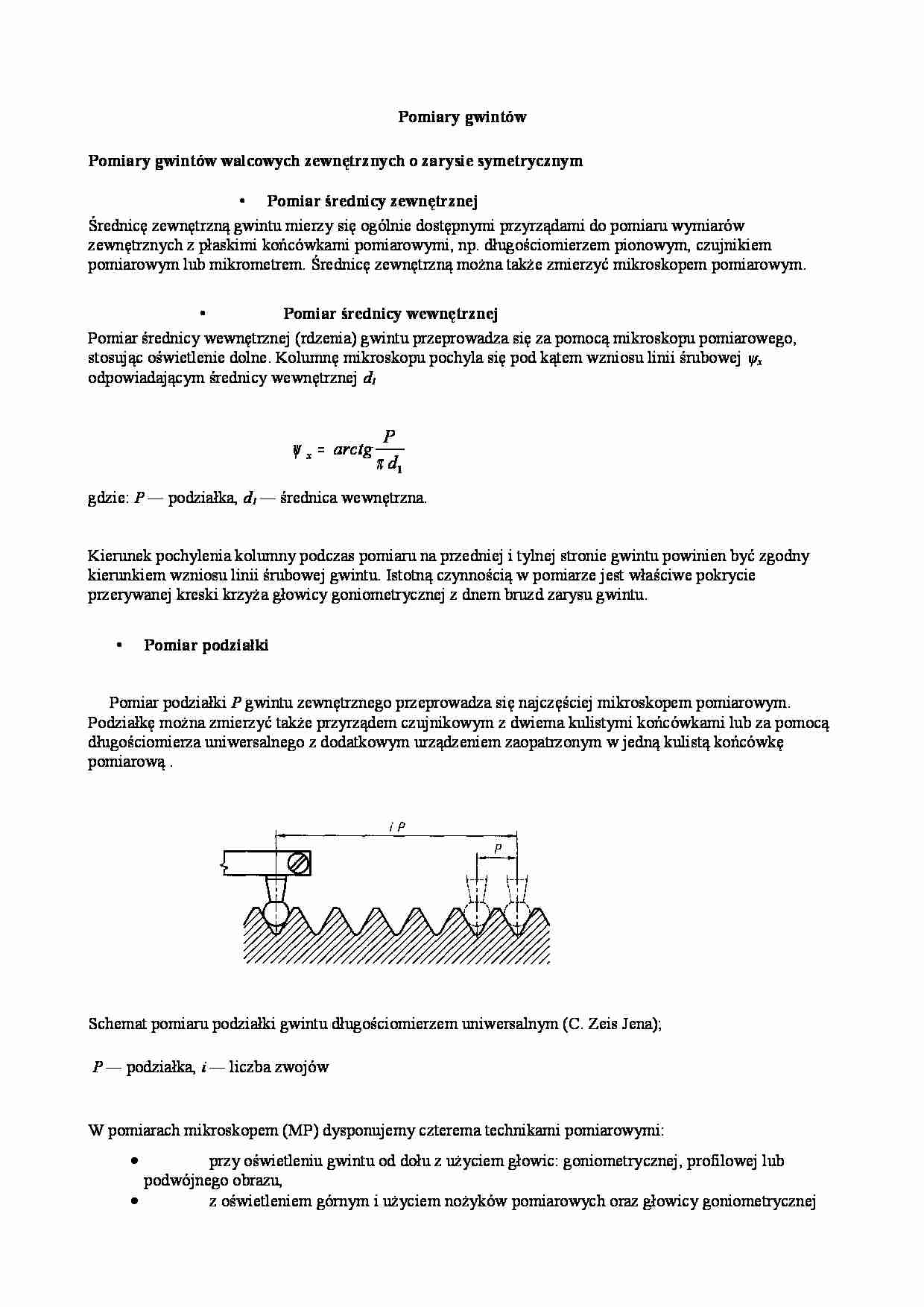

Pomiary gwintów Pomiary gwintów walcowych zewnętrznych o zarysie symetrycznym • Pomiar średnicy zewnętrznej Średnicę zewnętrzną gwintu mierzy się ogólnie dostępnymi przyrządami do pomiaru wymiarów zewnętrznych z płaskimi końcówkami pomiarowymi, np. długościomierzem pionowym, czujnikiem pomiarowym lub mikrometrem. Średnicę zewnętrzną można także zmierzyć mikroskopem pomiarowym. • Pomiar średnicy wewnętrznej Pomiar średnicy wewnętrznej (rdzenia) gwintu przeprowadza się za pomocą mikroskopu pomiarowego, stosując oświetlenie dolne. Kolumnę mikroskopu pochyla się pod kątem wzniosu linii śrubowej ψx odpowiadającym średnicy wewnętrznej d1 1 d P arctg x π ψ = gdzie: P — podziałka, d1 — średnica wewnętrzna. Kierunek pochylenia kolumny podczas pomiaru na przedniej i tylnej stronie gwintu powinien być zgodny kierunkiem wzniosu linii śrubowej gwintu. Istotną czynnością w pomiarze jest właściwe pokrycie przerywanej kreski krzyża głowicy goniometrycznej z dnem bruzd zarysu gwintu. • Pomiar podziałki Pomiar podziałki P gwintu zewnętrznego przeprowadza się najczęściej mikroskopem pomiarowym. Podziałkę można zmierzyć także przyrządem czujnikowym z dwiema kulistymi końcówkami lub za pomocą długościomierza uniwersalnego z dodatkowym urządzeniem zaopatrzonym w jedną kulistą końcówkę pomiarową . Schemat pomiaru podziałki gwintu długościomierzem uniwersalnym (C. Zeis Jena); P — podziałka, i — liczba zwojów W pomiarach mikroskopem (MP) dysponujemy czterema technikami pomiarowymi: • przy oświetleniu gwintu od dołu z użyciem głowic: goniometrycznej, profilowej lub podwójnego obrazu, • z oświetleniem górnym i użyciem nożyków pomiarowych oraz głowicy goniometrycznej (tzw. pomiar w przekroju osiowym), • z wykorzystaniem prążków interferencyjnych, wytwarzanych specjalnym oświetlaczem ze szczelinami, i użyciem głowicy goniometrycznej, • z zastosowaniem urządzenia fotoelektrycznego, np. KKR (C. Zeiss Jena) lub FEK (Leitz), umożliwiającego automatyczne pokrywanie kresek krzyża z zarysem gwintu. Pomiar z oświetleniem dolnym oraz z wykorzystaniem prążków interferencyjnych lub użyciem KKR ew. FEK wymaga — w celu uzyskania ostrego obrazu boków zarysu — pochylenia kolumny pod kątem wzniosu linii śrubowej ψ opisanej na walcu podziałowym
(…)
… sprężyste wałeczków i gwintu w miejscach styku pod wpływem nacisku pomiarowego.
Osie wałeczków nie są położone prostopadle do przekroju osiowego, lecz są skręcone o kąt wzniosu
linii śrubowej. Z tej przyczyny równanie jest korygowane poprawką p 1. Pomiar ponadto musi być
przeprowadzony z użyciem nacisku pomiarowego, aby wałeczki przyjęły właściwe położenie.
Konieczne jest więc uwzględnienie odkształcenia sprężystego wałeczków i boków gwintu wywołane
naciskiem (poprawka p2).
Średnicę optymalną wałeczka oblicza się według wzoru
d Do =
P
2 cos α
( 2)
Wzór ten pochodzi z przyrównania do zera błędu cząstkowego pomiaru kąta gwintu a.
Użycie wałeczków o średnicy optymalnej sprawia, że wpływ niepewności pomiaru kąta gwintu na
niepewność pomiaru średnicy podziałowej jest pomijalnie mały. Wałeczek o średnicy…
… oraz z wykorzystaniem prążków interferencyjnych lub użyciem KKR ew.
FEK wymaga — w celu uzyskania ostrego obrazu boków zarysu — pochylenia kolumny pod kątem wzniosu
linii śrubowej ψ opisanej na walcu podziałowym
ψ = arctg
P
π d2
gdzie: P — podziałka, d2 — średnica podziałowa.
Skompensowanie błędu systematycznego, wywołanego nierównoległym położeniem osi gwintu względem
osi pomiarowej, wymaga przeprowadzenia pomiarów…
