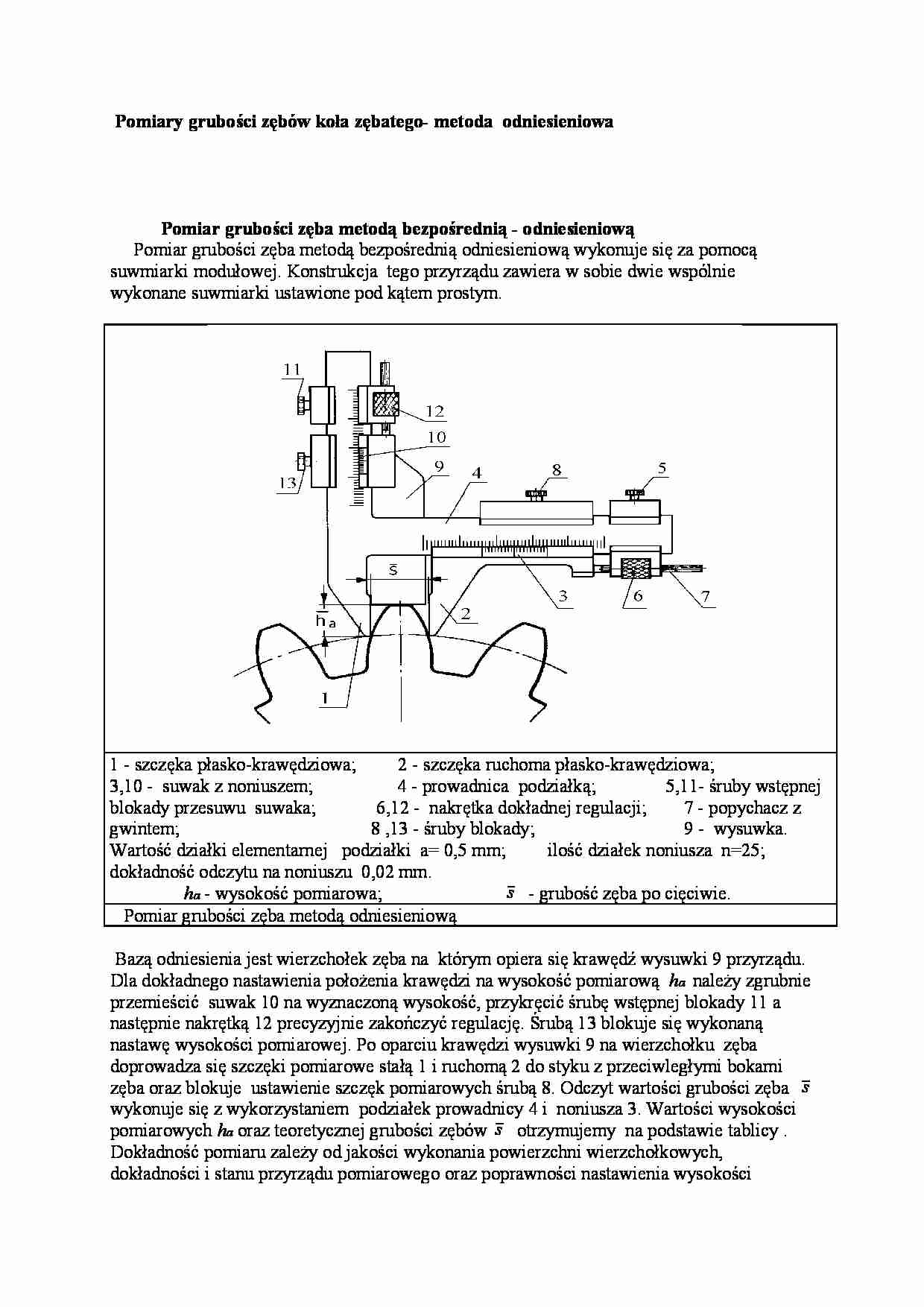

Pomiary grubości zębów koła zębatego - strona 1 Pomiary grubości zębów koła zębatego - strona 2

Fragment notatki:

 Pomiary grubości zębów koła zębatego- metoda  odniesieniowa   Pomiar grubości zęba metodą bezpośrednią - odniesieniową      Pomiar grubości zęba metodą bezpośrednią odniesieniową wykonuje się za pomocą  suwmiarki modułowej. Konstrukcja  tego przyrządu zawiera w sobie dwie wspólnie  wykonane suwmiarki ustawione pod kątem prostym.                       1 - szczęka płasko-krawędziowa;         2 - szczęka ruchoma płasko-krawędziowa;  3,10 -  suwak z noniuszem;                  4 - prowadnica  podziałką;               5,11- śruby wstępnej  blokady przesuwu  suwaka;             6,12 -  nakrętka dokładnej regulacji;        7 - popychacz z  gwintem;                                         8 ,13 - śruby blokady;                                9 -  wysuwka. Wartość działki elementarnej   podziałki  a= 0,5 mm;         ilość działek noniusza  n=25; dokładność odczytu na noniuszu  0,02 mm.                 ha  - wysokość pomiarowa;                            s    - grubość zęba po cięciwie.    Pomiar grubości zęba metodą odniesieniową       Bazą odniesienia jest wierzchołek zęba na  którym opiera się krawędź wysuwki 9 przyrządu.  Dla dokładnego nastawienia położenia krawędzi na wysokość pomiarową   ha   należy zgrubnie  przemieścić  suwak 10 na wyznaczoną wysokość, przykręcić śrubę wstępnej blokady 11 a  następnie nakrętką 12 precyzyjnie zakończyć regulację. Śrubą 13 blokuje się wykonaną  nastawę wysokości pomiarowej. Po oparciu krawędzi wysuwki 9 na wierzchołku  zęba  doprowadza się szczęki pomiarowe stałą 1 i ruchomą 2 do styku z przeciwległymi bokami  zęba oraz blokuje  ustawienie szczęk pomiarowych śrubą 8. Odczyt wartości grubości zęba    s    wykonuje się z wykorzystaniem  podziałek prowadnicy 4 i  noniusza 3. Wartości wysokości  pomiarowych  ha  oraz teoretycznej grubości zębów   s    otrzymujemy  na podstawie tablicy .  Dokładność pomiaru zależy od jakości wykonania powierzchni wierzchołkowych,  dokładności i stanu przyrządu pomiarowego oraz poprawności nastawienia wysokości  pomiarowej. Sprawdzenie stanu suwmiarki modułowej odbywa się tak, jak dla przyrządów  suwmiarkowych   z dodatkową kontrolą stanu ostrych krawędzi szczęk pomiarowych 1, 2,  które  stykają się z bokami zębów.    Tablica wysokości  i cięciw  pomiarowych zęba normalnego o module                              m=1 dla suwmiarki modułowej. Liczba zębów * a h * s Liczba zębów * a h * s 10 11 12 13 14 1.0615   0559   0513   0473   0440 1.5643 ... zobacz całą notatkę
