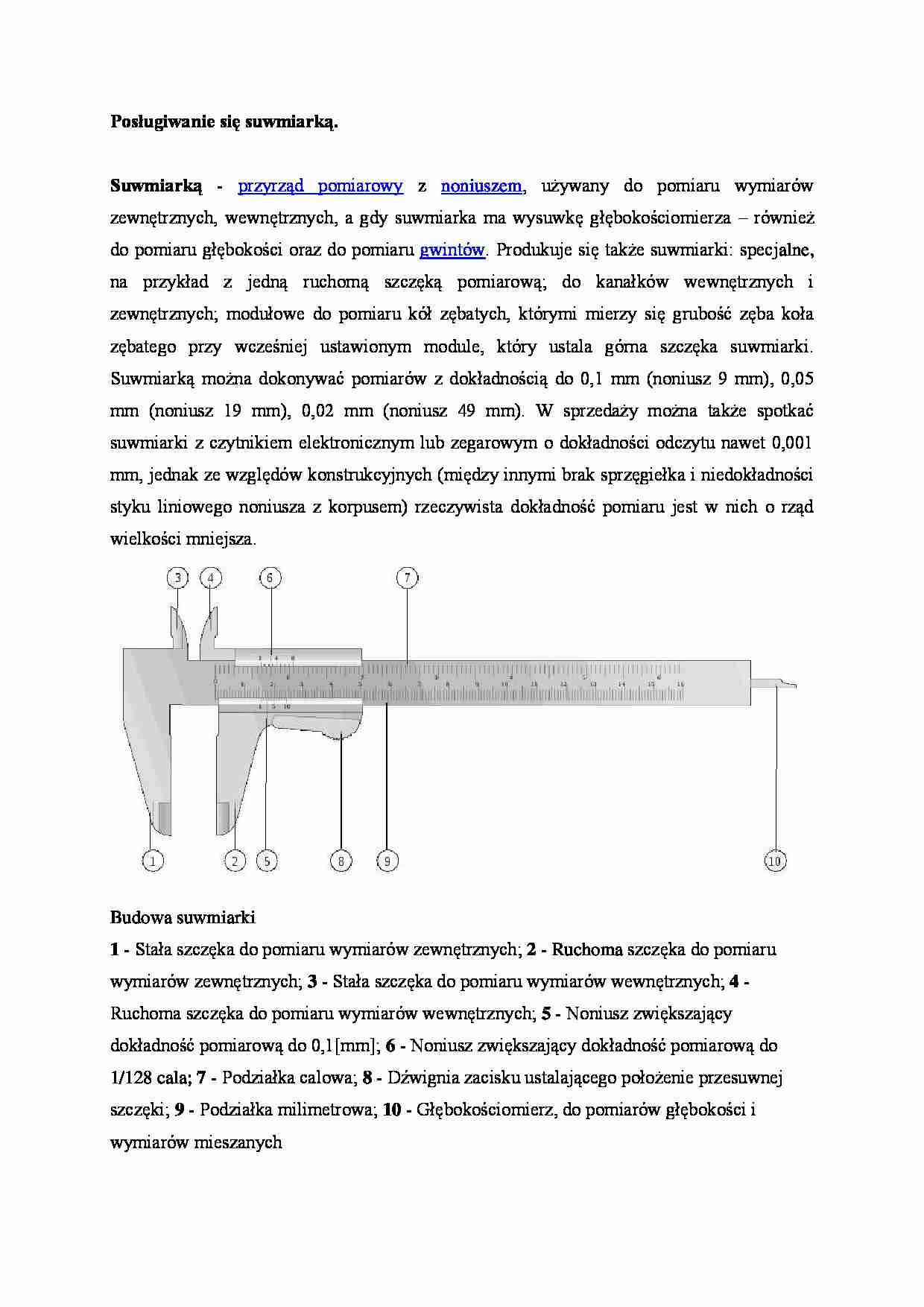

Posługiwanie się suwmiarką - strona 1

Fragment notatki:

Posługiwanie się suwmiarką.
Suwmiarką - przyrząd pomiarowy z noniuszem, używany do pomiaru wymiarów zewnętrznych, wewnętrznych, a gdy suwmiarka ma wysuwkę głębokościomierza - również do pomiaru głębokości oraz do pomiaru gwintów. Produkuje się także suwmiarki: specjalne, na przykład z jedną ruchomą szczęką pomiarową; do kanałków wewnętrznych i zewnętrznych; modułowe do pomiaru kół zębatych, którymi mierzy się grubość zęba koła zębatego przy wcześniej ustawionym module, który ustala górna szczęka suwmiarki. Suwmiarką można dokonywać pomiarów z dokładnością do 0,1 mm (noniusz 9 mm), 0,05 mm (noniusz 19 mm), 0,02 mm (noniusz 49 mm). W sprzedaży można także spotkać suwmiarki z czytnikiem elektronicznym lub zegarowym o dokładności odczytu nawet 0,001 mm, jednak ze względów konstrukcyjnych (między innymi brak sprzęgiełka i niedokładności styku liniowego noniusza z korpusem) rzeczywista dokładność pomiaru jest w nich o rząd wielkości mniejsza.
Budowa suwmiarki 1 - Stała szczęka do pomiaru wymiarów zewnętrznych; 2 - Ruchoma szczęka do pomiaru wymiarów zewnętrznych; 3 - Stała szczęka do pomiaru wymiarów wewnętrznych; 4 - Ruchoma szczęka do pomiaru wymiarów wewnętrznych; 5 - Noniusz zwiększający dokładność pomiarową do 0,1[mm]; 6 - Noniusz zwiększający dokładność pomiarową do 1/128 cala; 7 - Podziałka calowa; 8 - Dźwignia zacisku ustalającego położenie przesuwnej szczęki; 9 - Podziałka milimetrowa; 10 - Głębokościomierz, do pomiarów głębokości i wymiarów mieszanych
