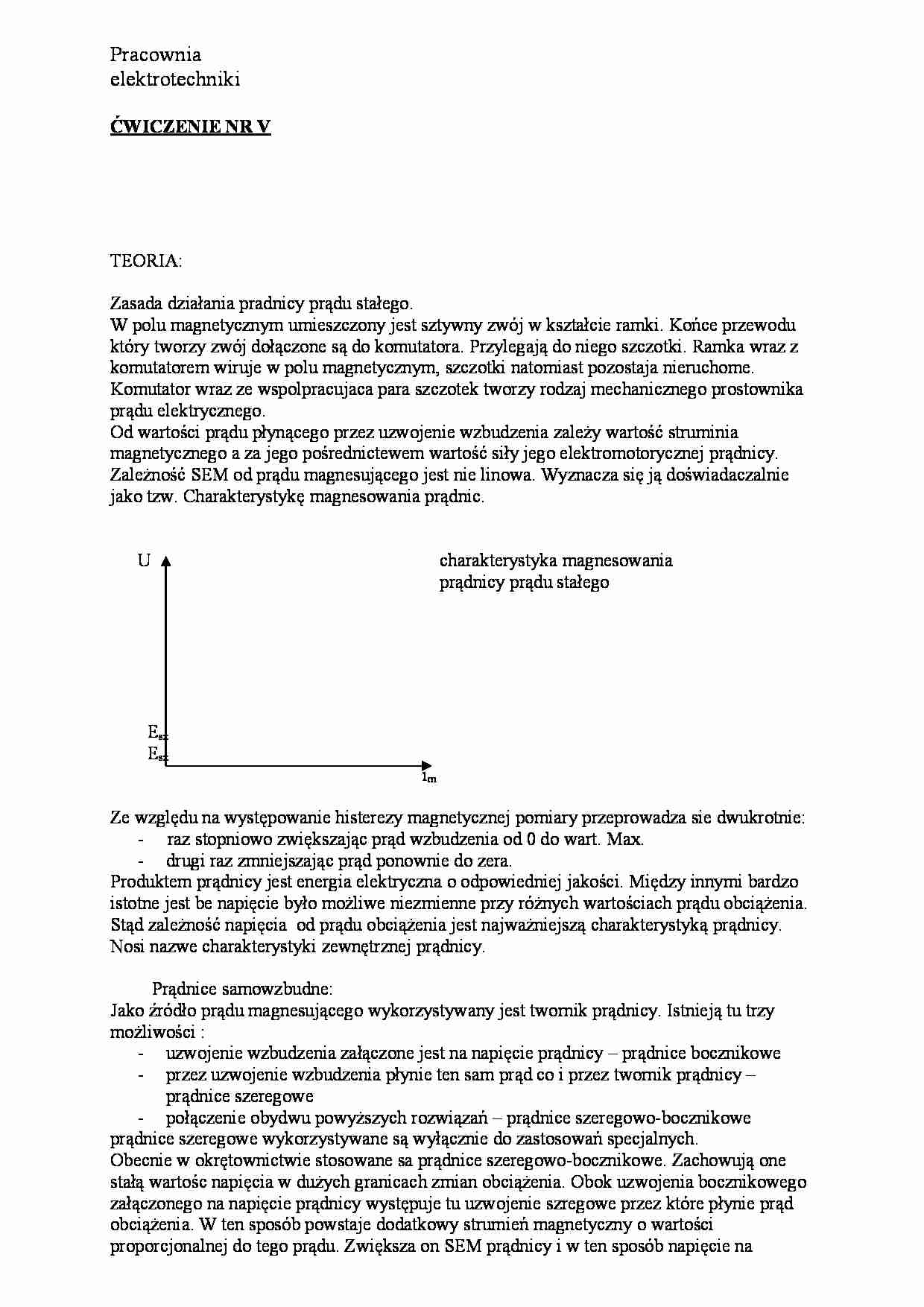

TEORIA: Zasada działania pradnicy prądu stałego. W polu magnetycznym umieszczony jest sztywny zwój w kształcie ramki. Końce przewodu który tworzy zwój dołączone są do komutatora. Przylegają do niego szczotki. Ramka wraz z komutatorem wiruje w polu magnetycznym, szczotki natomiast pozostaja nieruchome. Komutator wraz ze wspolpracujaca para szczotek tworzy rodzaj mechanicznego prostownika prądu elektrycznego. Od wartości prądu płynącego przez uzwojenie wzbudzenia zależy wartość struminia magnetycznego a za jego pośrednictewem wartość siły jego elektromotorycznej prądnicy. Zależność SEM od prądu magnesującego jest nie linowa. Wyznacza się ją doświadaczalnie jako tzw. Charakterystykę magnesowania prądnic. U charakterystyka magnesowania prądnicy prądu stałego Esz Esz im Ze względu na występowanie histerezy magnetycznej pomiary przeprowadza sie dwukrotnie: - raz stopniowo zwiększając prąd wzbudzenia od 0 do wart. Max. - drugi raz zmniejszając prąd ponownie do zera. Produktem prądnicy jest energia elektryczna o odpowiedniej jakości. Między innymi bardzo istotne jest be napięcie było możliwe niezmienne przy różnych wartościach prądu obciążenia. Stąd zależność napięcia od prądu obciążenia jest najważniejszą charakterystyką prądnicy. Nosi nazwe charakterystyki zewnętrznej prądnicy. Prądnice samowzbudne: Jako źródło prądu magnesującego wykorzystywany jest twornik prądnicy. Istnieją tu trzy możliwości : - uzwojenie wzbudzenia załączone jest na napięcie prądnicy – prądnice bocznikowe - przez uzwojenie wzbudzenia płynie ten sam prąd co i przez twornik prądnicy – prądnice szeregowe - połączenie obydwu powyższych rozwiązań – prądnice szeregowo-bocznikowe prądnice szeregowe wykorzystywane są wyłącznie do zastosowań specjalnych. Obecnie w okrętownictwie stosowane sa prądnice szeregowo-bocznikowe. Zachowują one stałą wartośc napięcia w dużych granicach zmian obciążenia. Obok uzwojenia bocznikowego załączonego na napięcie prądnicy występuje tu uzwojenie szregowe przez które płynie prąd obciążenia. W ten sposób powstaje dodatkowy strumień magnetyczny o wartości proporcjonalnej do tego prądu. Zwiększa on SEM prądnicy i w ten sposób napięcie na Pracownia elektrotechniki ĆWICZENIE NR V zaciskach prądnicy pozostaje niezmienne mimo wystepowania spadku napięcia na rezystancji twornika. Prądnica szeregowo-bocznikowa - schemat główny
... zobacz całą notatkę
