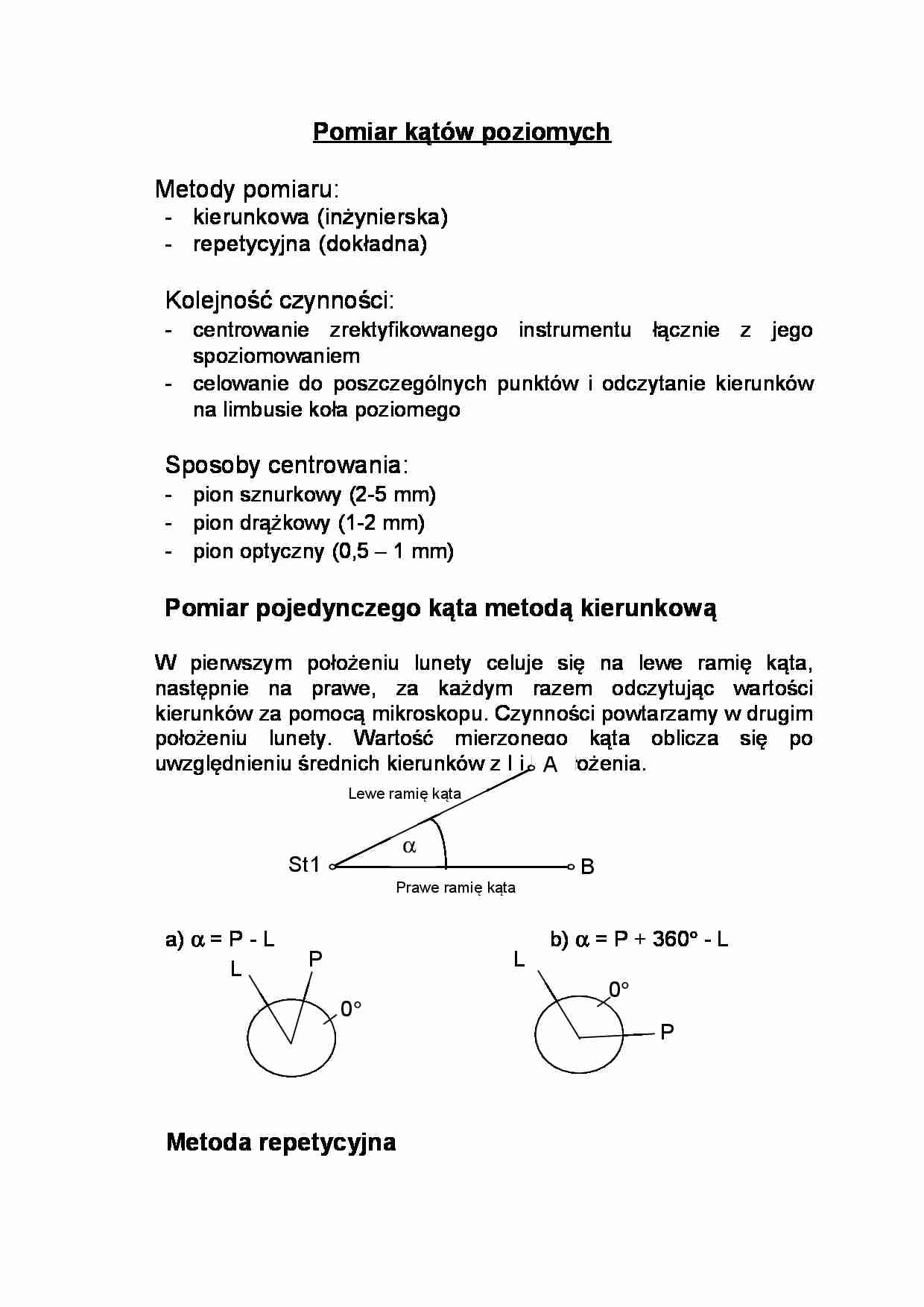

Pomiar kątów poziomych - strona 1 Pomiar kątów poziomych - strona 2

Fragment notatki:

Pomiar kątów poziomych Metody pomiaru: - kierunkowa (inżynierska) - repetycyjna (dokładna) Kolejność czynności: - centrowanie   zrektyfikowanego   instrumentu   łącznie   z   jego  spoziomowaniem - celowanie do poszczególnych punktów i odczytanie kierunków  na limbusie koła poziomego Sposoby centrowania: - pion sznurkowy (2-5 mm) - pion drążkowy (1-2 mm) - pion optyczny (0,5 – 1 mm) Pomiar pojedynczego kąta metodą kierunkową    W   pierwszym   położeniu   lunety   celuje   się   na   lewe   ramię   kąta,  następnie   na   prawe,   za   każdym   razem   odczytując   wartości  kierunków za pomocą mikroskopu. Czynności powtarzamy w drugim  położeniu   lunety.   Wartość   mierzonego   kąta   oblicza   się   po  uwzględnieniu średnich kierunków z I i II położenia.   a)  α = P - L b)  α = P + 360° - L     Metoda repetycyjna 0 ° P L α Lewe ramię kąta St1 B A Prawe ramię kąta 0 ° P L Jest to kilkakrotny pomiar danego kąta na przylegających do siebie  partiach limbusa. Kolejność czynności: - w I położeniu lunety celuje się na lewe ramię kąta (punkt A),  odczyt na mikroskopie powinien wynosić około 0 ° - zwalnia się sprzęg alidady, sprzęgają limbus za spodarką, celuje  się na prawe ramię kąta (punkt B) i notuje przybliżony odczyt  (kontrolny) - zwalnia się sprzęg limbusa ze spodarką, celuje na punkt A i nie  wykonuje się odczytu. - po zwolnieniu sprzęgu alidady celuje się na punkt B - w ten sposób mierzony kąt został dwukrotnie odłożony na  limbusie. Jeżeli mierzymy kąt w n repetycjach czynności  powtarzamy n razy w I i II położeniu lunety. α =  αśr = Metoda kierunkowa Pomiar kątów o wspólnym wierzchołku. Kolejność czynności: - centrowanie instrumentu nad punktem, - w I położeniu lunety celujemy do punktów 1,2,3,…,1 (zgodnie z  ruchem wskazówek zegara), co stanowi ½ seri  pomiaru.  Odchyłka zamknięcia horyzontu nie powinna przekroczyć  podwójnej dokładności odczytu instrumentu, - w II położeniu lunety celujemy do punktów 1,…,3,2,1  (przeciwnie do ruchu wskazówek zegara), co stanowi ½ seri   pomiaru. Obie pół serie tworzą jedną serię obserwacji, - obliczamy wartości średnie z I i II położenia lunety,  wyrównujemy kierunki i redukujemy je na zero. (a n  + m 360 °) – a 0              n  α I  + α II        2 Document Outline Pomiar kątów poziomych Metody pomiaru: kierunkowa (inżynierska) repetycyjna (dokładna) ... zobacz całą notatkę
