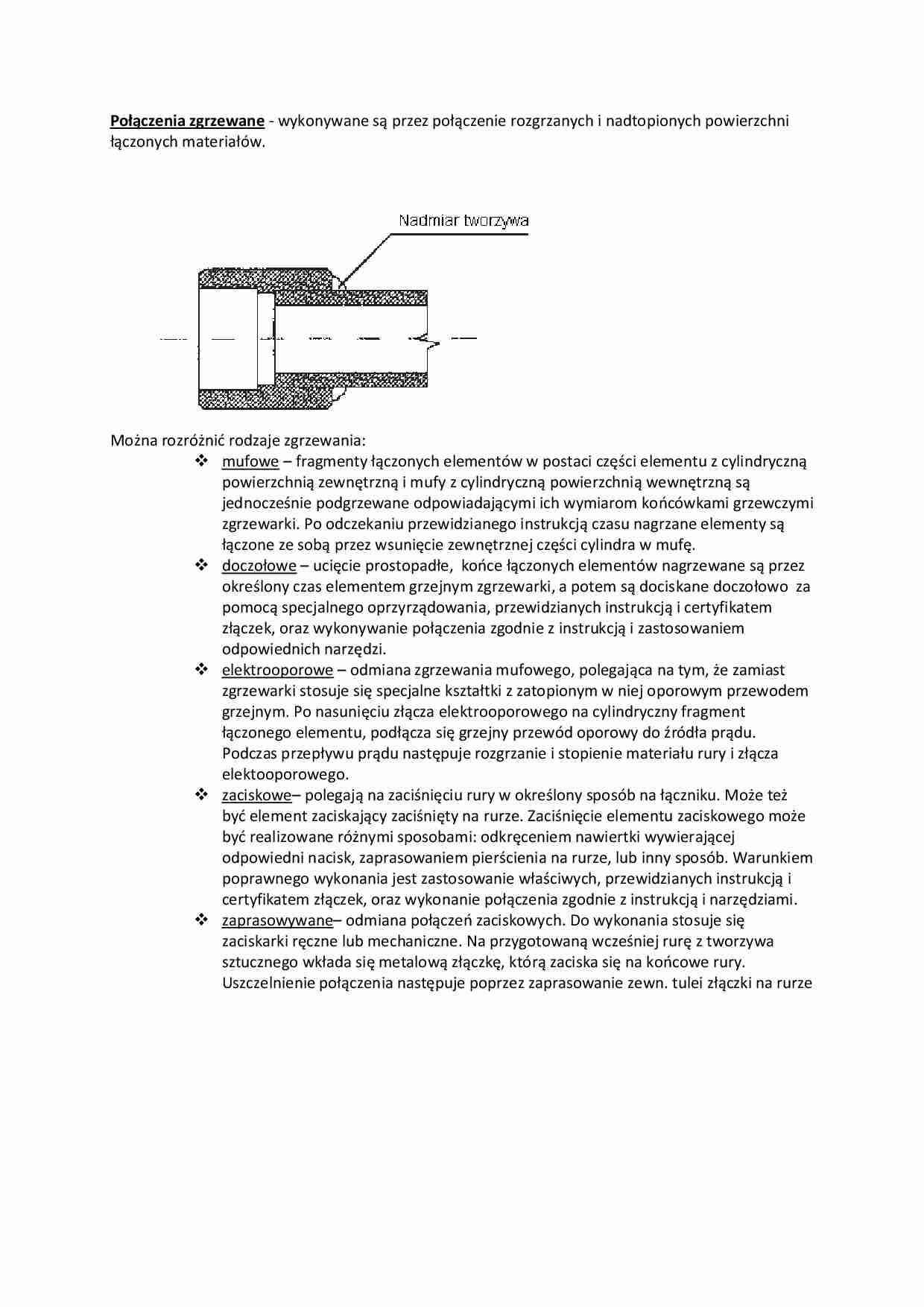

Połączenia zgrzewane-opracowanie - strona 1 Połączenia zgrzewane-opracowanie - strona 2

Fragment notatki:

Połączenia zgrzewane - wykonywane są przez połączenie rozgrzanych i nadtopionych powierzchni łączonych materiałów. Można rozróżnić rodzaje zgrzewania:
mufowe - fragmenty łączonych elementów w postaci części elementu z cylindryczną powierzchnią zewnętrzną i mufy z cylindryczną powierzchnią wewnętrzną są jednocześnie podgrzewane odpowiadającymi ich wymiarom końcówkami grzewczymi zgrzewarki. Po odczekaniu przewidzianego instrukcją czasu nagrzane elementy są łączone ze sobą przez wsunięcie zewnętrznej części cylindra w mufę.
doczołowe - ucięcie prostopadłe, końce łączonych elementów nagrzewane są przez określony czas elementem grzejnym zgrzewarki, a potem są dociskane doczołowo za pomocą specjalnego oprzyrządowania, przewidzianych instrukcją i certyfikatem złączek, oraz wykonywanie połączenia zgodnie z instrukcją i zastosowaniem odpowiednich narzędzi.
elektrooporowe - odmiana zgrzewania mufowego, polegająca na tym, że zamiast zgrzewarki stosuje się specjalne kształtki z zatopionym w niej oporowym przewodem grzejnym. Po nasunięciu złącza elektrooporowego na cylindryczny fragment łączonego elementu, podłącza się grzejny przewód oporowy do źródła prądu. Podczas przepływu prądu następuje rozgrzanie i stopienie materiału rury i złącza elektooporowego.
zaciskowe - polegają na zaciśnięciu rury w określony sposób na łączniku. Może też być element zaciskający zaciśnięty na rurze. Zaciśnięcie elementu zaciskowego może być realizowane różnymi sposobami: odkręceniem nawiertki wywierającej odpowiedni nacisk, zaprasowaniem pierścienia na rurze, lub inny sposób. Warunkiem poprawnego wykonania jest zastosowanie właściwych, przewidzianych instrukcją i certyfikatem złączek, oraz wykonanie połączenia zgodnie z instrukcją i narzędziami.
zaprasowywane - odmiana połączeń zaciskowych. Do wykonania stosuje się zaciskarki ręczne lub mechaniczne. Na przygotowaną wcześniej rurę z tworzywa sztucznego wkłada się metalową złączkę, którą zaciska się na końcowe rury. Uszczelnienie połączenia następuje poprzez zaprasowanie zewn. tulei złączki na rurze
