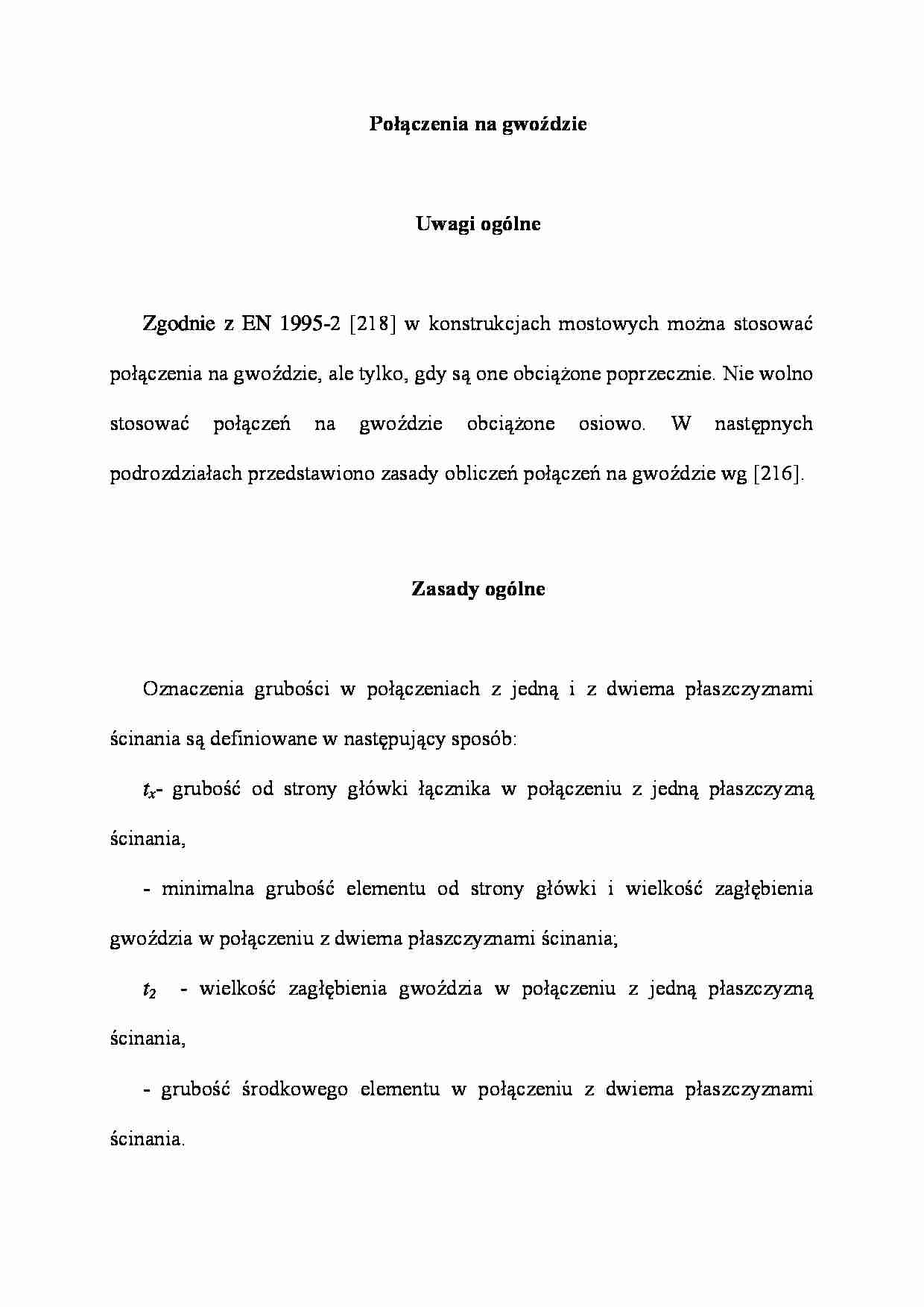

Połączenia na gwoździe
Uwagi ogólne
Zgodnie z EN 1995-2 [218] w konstrukcjach mostowych można stosować połącze­nia na gwoździe, ale tylko, gdy są one obciążone poprzecznie. Nie wolno stosować połączeń na gwoździe obciążone osiowo. W następnych podrozdziałach przedsta­wiono zasady obliczeń połączeń na gwoździe wg [216].
Zasady ogólne
Oznaczenia grubości w połączeniach z jedną i z dwiema płaszczyznami ścinania są definiowane w następujący sposób:
tx - grubość od strony główki łącznika w połączeniu z jedną płaszczyzną ścinania,
- minimalna grubość elementu od strony główki i wielkość zagłębienia gwoź­dzia w połączeniu z dwiema płaszczyznami ścinania;
t2 - wielkość zagłębienia gwoździa w połączeniu z jedną płaszczyzną ścinania,
- grubość środkowego elementu w połączeniu z dwiema płaszczyznami ścinania.
Przyjęto zasadę, że przed wykonaniem połączenia na gwoździe należy wstęp­nie nawiercić otwory w łączonych elementach, gdy:
charakterystyczna gęstość drewna jest większa niż 500 kg/m3, - średnica gwoździa cl jest większa niż 8 mm.
W przypadku zastosowania w złączu gwoździ o przekroju kwadratowym lub żłobkowanych w obliczeniach należy uwzględniać wymiar boczny.
W połączeniu muszą znajdować się co najmniej 2 gwoździe.
W przypadku gwoździ gładkich produkowanych z drutu, których wytrzymałość na rozciąganie wynosi co najmniej 600 N/mm2, należy stosować następujące warto­ści charakterystyczne momentu plastycznego
... zobacz całą notatkę
