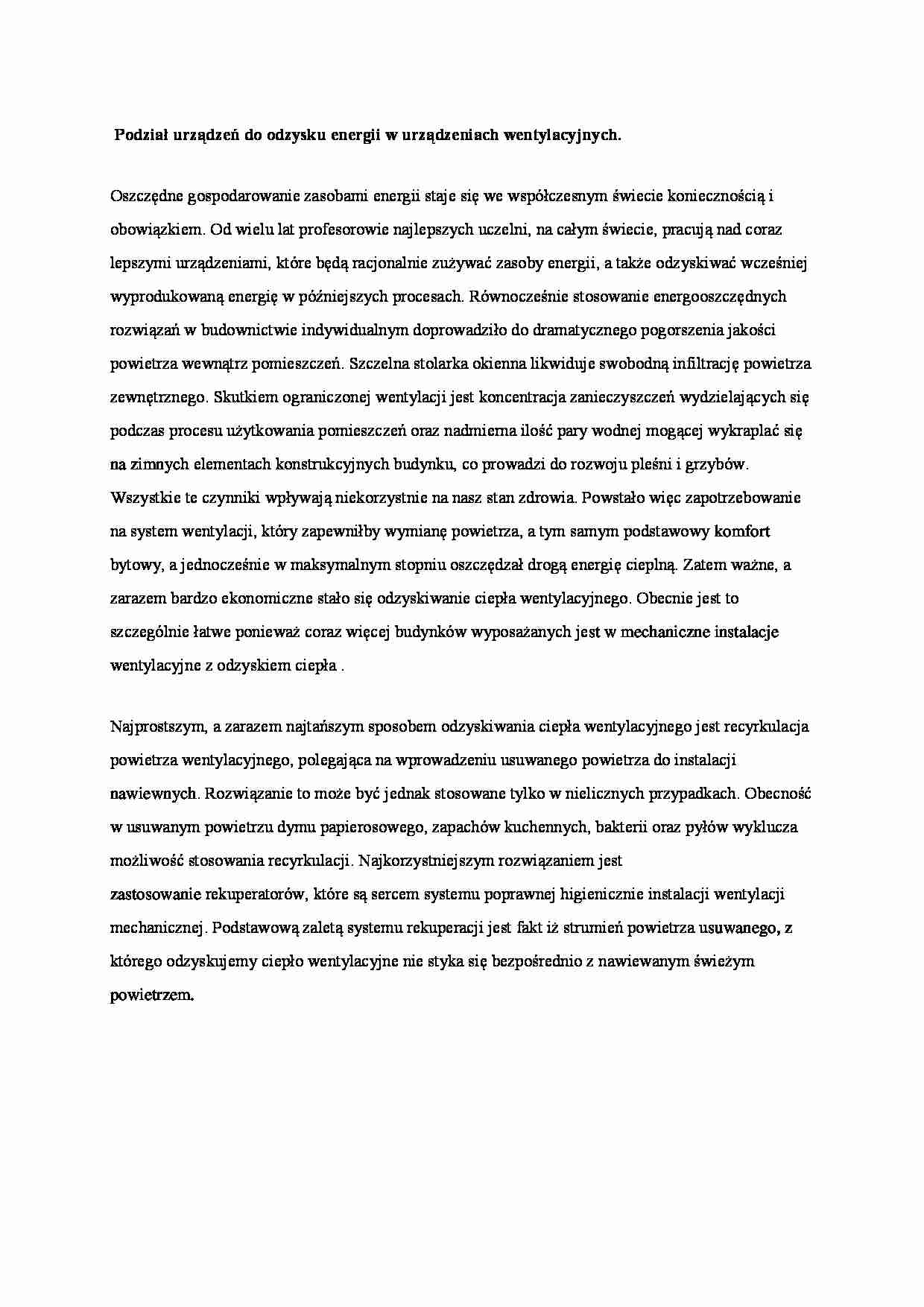

Podział urządzeń do odzysku energii w urządzeniach wentylacyjnych.
Oszczędne gospodarowanie zasobami energii staje się we współczesnym świecie koniecznością i obowiązkiem. Od wielu lat profesorowie najlepszych uczelni, na całym świecie, pracują nad coraz lepszymi urządzeniami, które będą racjonalnie zużywać zasoby energii, a także odzyskiwać wcześniej wyprodukowaną energię w późniejszych procesach. Równocześnie stosowanie energooszczędnych rozwiązań w budownictwie indywidualnym doprowadziło do dramatycznego pogorszenia jakości powietrza wewnątrz pomieszczeń. Szczelna stolarka okienna likwiduje swobodną infiltrację powietrza zewnętrznego. Skutkiem ograniczonej wentylacji jest koncentracja zanieczyszczeń wydzielających się podczas procesu użytkowania pomieszczeń oraz nadmierna ilość pary wodnej mogącej wykraplać się na zimnych elementach konstrukcyjnych budynku, co prowadzi do rozwoju pleśni i grzybów. Wszystkie te czynniki wpływają niekorzystnie na nasz stan zdrowia. Powstało więc zapotrzebowanie na system wentylacji, który zapewniłby wymianę powietrza, a tym samym podstawowy komfort bytowy, a jednocześnie w maksymalnym stopniu oszczędzał drogą energię cieplną. Zatem ważne, a zarazem bardzo ekonomiczne stało się odzyskiwanie ciepła wentylacyjnego. Obecnie jest to szczególnie łatwe ponieważ coraz więcej budynków wyposażanych jest w mechaniczne instalacje wentylacyjne z odzyskiem ciepła .
Najprostszym, a zarazem najtańszym sposobem odzyskiwania ciepła wentylacyjnego jest recyrkulacja powietrza wentylacyjnego, polegająca na wprowadzeniu usuwanego powietrza do instalacji nawiewnych. Rozwiązanie to może być jednak stosowane tylko w nielicznych przypadkach. Obecność w usuwanym powietrzu dymu papierosowego, zapachów kuchennych, bakterii oraz pyłów wyklucza możliwość stosowania recyrkulacji. Najkorzystniejszym rozwiązaniem jest zastosowanie rekuperatorów, które są sercem systemu poprawnej higienicznie instalacji wentylacji mechanicznej. Podstawową zaletą systemu rekuperacji jest fakt iż strumień powietrza usuwanego, z którego odzyskujemy ciepło wentylacyjne nie styka się bezpośrednio z nawiewanym świeżym powietrzem.
Rodzaje konstrukcji rekuperatorów
Opracowano, skonstruowano oraz podłączono do instalacji nawiewno-wywiewnej szeroką gamę różnego rodzaju rekuperatorów, które odzyskują bardzo cenne ciepło. Najczęściej w instalacjach wentylacyjnych do odzyskiwania ciepła stosuje się następujące urządzenia: • rekuperatory z czynnikiem pośrednim (glikol albo freon), w tym rurka ciepła, a także pompy ciepła, • rekuperatory z ruchomym wypełnieniem (wymienniki obrotowe), • rekuperatory płytowe. Zaznaczyć tu należy iż efektywność stosowania wszystkich typów rekuperatorów ograniczona jest nieodwracalnością procesów wymiany ciepła i oporami przepływu strumieni powietrza nawiewanego oraz usuwanego z pomieszczeń. Sprawność rekuperatorów jest obniżona, gdyż wymiana ciepła odbywa się na skutek różnic temperatury pomiędzy powietrzem nawiewanym, a usuwanym z pomieszczeń. Jest to związane z powierzchnią wymiany ciepła, tzn. aby uzyskać większą sprawność procesu odebrania ciepła od powietrza wywiewanego należy zastosować większą powierzchnię wymiany ciepła, co z kolei prowadzi do zwiększenia oporów przepływu i podnosi koszty urządzenia, ponieważ zwiększamy powierzchnię wymiennika.
(…)
… nawiewnego nad kanałem wywiewnym, jeśli rurka pracuje w układzie grawitacyjnym.
• Rekuperatory z ruchomym wypełnieniem (obrotowe) - składają się z wirnika z wypełnieniem akumulacyjnym napędzanym silnikiem elektrycznym oraz ze śluzy i obudowy. Proces przekazywania ciepła odbywa się dzięki ruchowi obrotowemu wirnika wymiennika. Mimo iż urządzenia te posiadają wiele zalet są jednak niechętnie instalowane ze względu na konieczność stosowania silników elektrycznych (także o znacznych mocach) do obracania wirnika z wypełnieniem akumulacyjnym. Ponadto występują problemy z uszczelnieniem między ruchomym wypełnieniem, a nieruchomą obudową. Prowadzi to do niepożądanego przepływu powietrza przez te nieszczelności.
• Rekuperatory płytowe - posiadają nieco gorsze parametry techniczne jednak są najchętniej stosowane…
… zewnętrzne omija rekuperator, który jest praktycznie wyłączony z pracy lub wyłączany jest czasowo wentylator doprowadzający zewnętrzne powietrze do systemu. Wymiennik spiralny powstaje poprzez nawijanie arkuszy blachy z zachowaniem między nimi stałej odległości przez co powstaje konstrukcja w kształcie walca. Rozwiązania tego typu mogą być stosowane w przypadku niewielkich strumieni powietrza wentylacyjnego…
