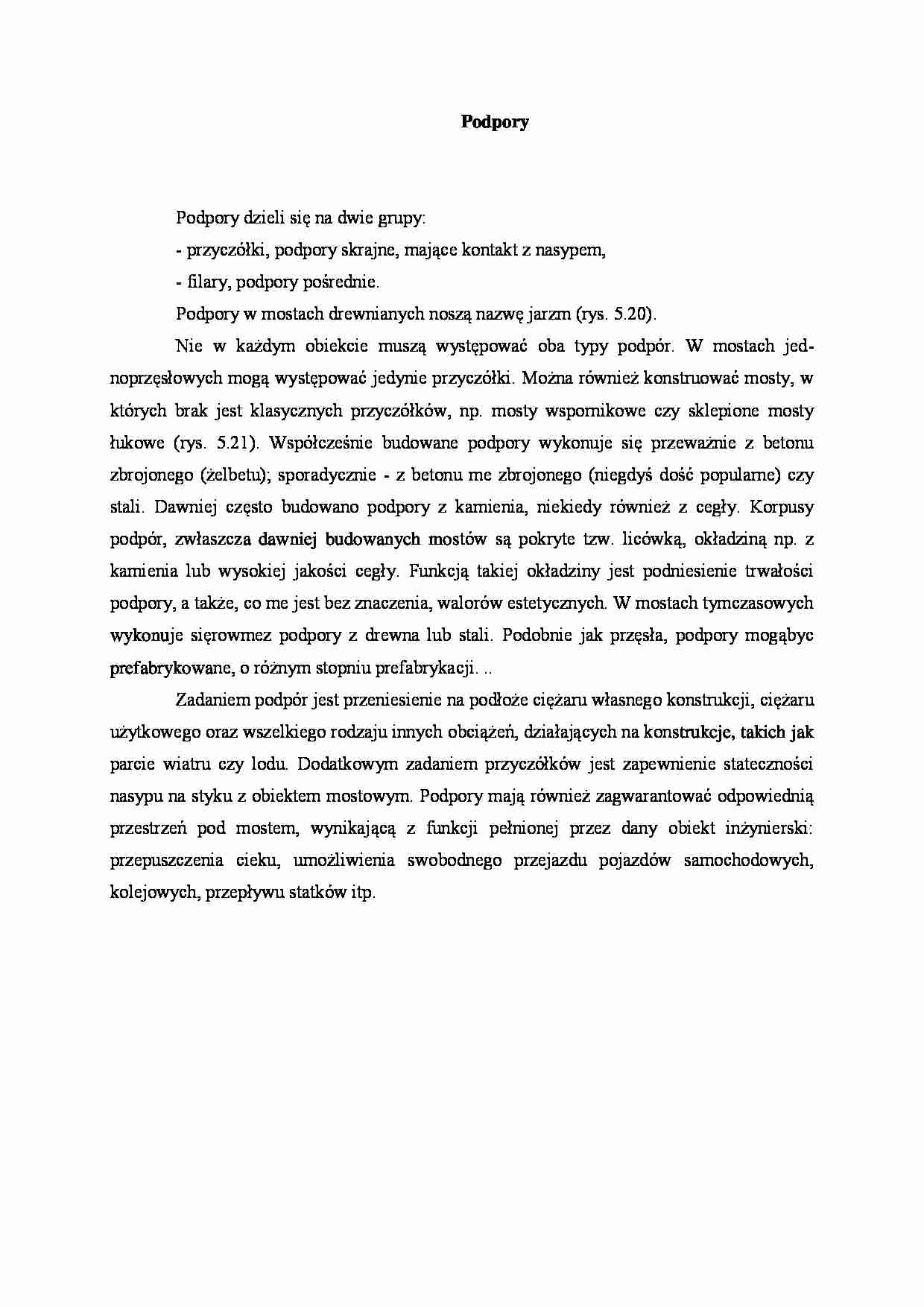

Podpory
Podpory dzieli się na dwie grupy:
- przyczółki, podpory skrajne, mające kontakt z nasypem,
- filary, podpory pośrednie.
Podpory w mostach drewnianych noszą nazwę jarzm (rys. 5.20).
Nie w każdym obiekcie muszą występować oba typy podpór. W mostach jed-noprzęsłowych mogą występować jedynie przyczółki. Można również konstruować mosty, w których brak jest klasycznych przyczółków, np. mosty wspornikowe czy sklepione mosty łukowe (rys. 5.21). Współcześnie budowane podpory wykonuje się przeważnie z betonu zbrojonego (żelbetu); sporadycznie - z betonu me zbrojonego (niegdyś dość popularne) czy stali. Dawniej często budowano podpory z kamienia, niekiedy również z cegły. Korpusy podpór, zwłaszcza dawniej budowanych mos­tów są pokryte tzw. licówką, okładziną np. z kamienia lub wysokiej jakości cegły. Funkcją takiej okładziny jest podniesienie trwałości podpory, a także, co me jest bez znaczenia, walorów estetycznych. W mostach tymczasowych wykonuje sięrowmez podpory z drewna lub stali. Podobnie jak przęsła, podpory mogąbyc prefabrykowa­ne, o różnym stopniu prefabrykacji. ..
Zadaniem podpór jest przeniesienie na podłoże ciężaru własnego konstrukcji, ciężaru użytkowego oraz wszelkiego rodzaju innych obciążeń, działających na kon­strukcje, takich jak parcie wiatru czy lodu. Dodatkowym zadaniem przyczółków jest zapewnienie stateczności nasypu na styku z obiektem mostowym. Podpory mają również zagwarantować odpowiednią przestrzeń pod mostem, wynikającą z funkcji pełnionej przez dany obiekt inżynierski: przepuszczenia cieku, umożliwienia swo­bodnego przejazdu pojazdów samochodowych, kolejowych, przepływu statków itp.
