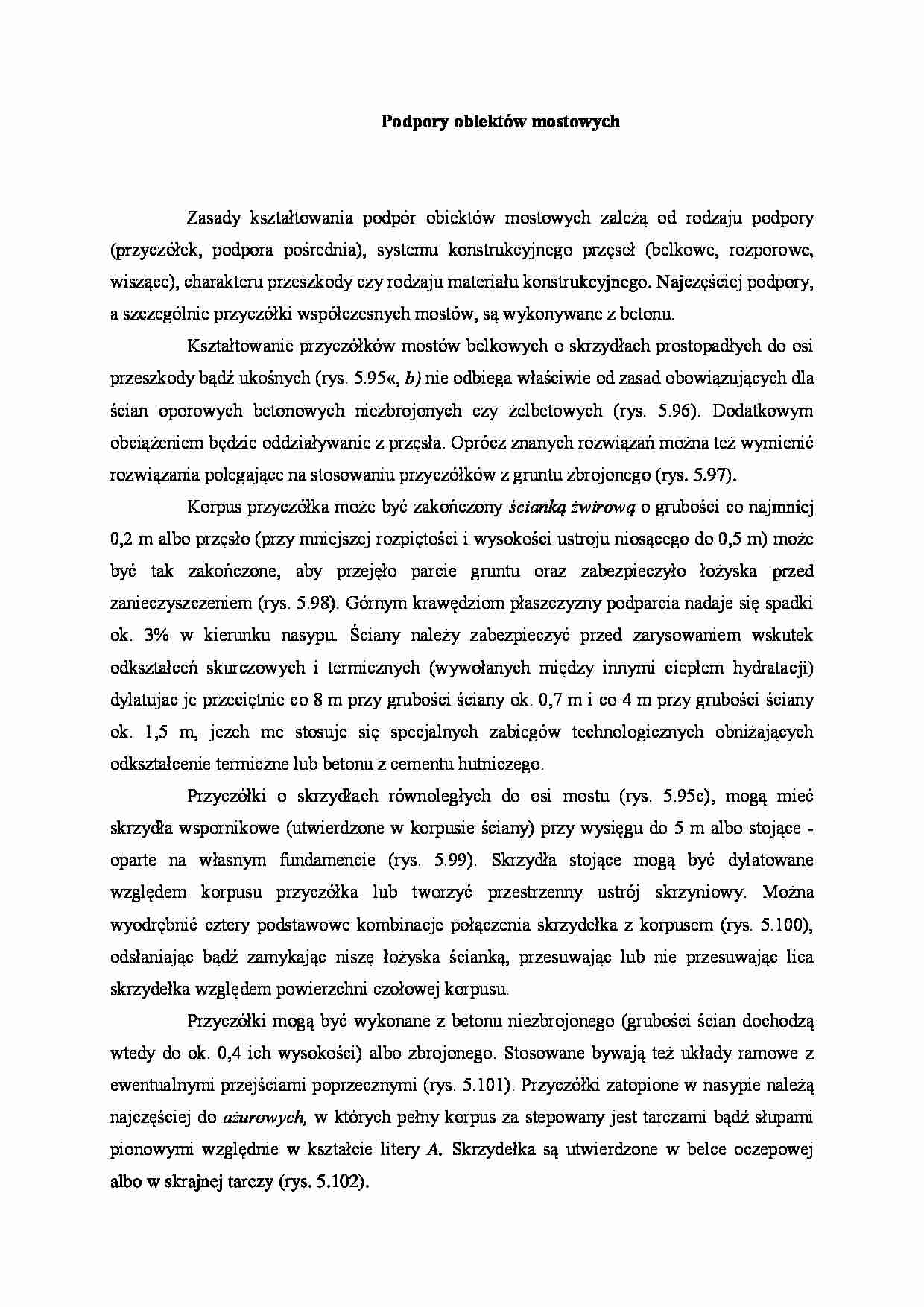

Podpory obiektów mostowych
Zasady kształtowania podpór obiektów mostowych zależą od rodzaju podpory (przyczółek, podpora pośrednia), systemu konstrukcyjnego przęseł (belkowe, rozporowe, wiszące), charakteru przeszkody czy rodzaju materiału konstrukcyjnego. Najczęściej podpory, a szczególnie przyczółki współczesnych mostów, są wykonywane z betonu.
Kształtowanie przyczółków mostów belkowych o skrzydłach prostopadłych do osi przeszkody bądź ukośnych (rys. 5.95«, b) nie odbiega właściwie od zasad obowiązujących dla ścian oporowych betonowych niezbrojonych czy żelbetowych (rys. 5.96). Dodatkowym obciążeniem będzie oddziaływanie z przęsła. Oprócz znanych rozwiązań można też wymienić rozwiązania polegające na stosowaniu przyczółków z gruntu zbrojonego (rys. 5.97).
Korpus przyczółka może być zakończony ścianką żwirową o grubości co najmniej 0,2 m albo przęsło (przy mniejszej rozpiętości i wysokości ustroju niosącego do 0,5 m) może być tak zakończone, aby przejęło parcie gruntu oraz zabezpieczyło łożyska przed zanieczyszczeniem (rys. 5.98). Górnym krawędziom płaszczyzny podparcia nadaje się spadki ok. 3% w kierunku nasypu. Ściany należy zabezpieczyć przed zarysowaniem wskutek odkształceń skurczowych i termicznych (wywołanych między innymi ciepłem hydratacji) dylatujac je przeciętnie co 8 m przy grubości ściany ok. 0,7 m i co 4 m przy grubości ściany ok. 1,5 m, jezeh me stosuje się specjalnych zabiegów technologicznych obniżających odkształcenie termiczne lub betonu z cementu hutniczego.
Przyczółki o skrzydłach równoległych do osi mostu (rys. 5.95c), mogą mieć skrzydła wspornikowe (utwierdzone w korpusie ściany) przy wysięgu do 5 m albo stojące - oparte na własnym fundamencie (rys. 5.99). Skrzydła stojące mogą być dylatowane względem korpusu przyczółka lub tworzyć przestrzenny ustrój skrzyniowy. Można wyodrębnić cztery podstawowe kombinacje połączenia skrzydełka z korpusem (rys. 5.100), odsłaniając bądź zamykając niszę łożyska ścianką, przesuwając lub nie przesuwając lica skrzydełka względem powierzchni czołowej korpusu.
Przyczółki mogą być wykonane z betonu niezbrojonego (grubości ścian dochodzą wtedy do ok. 0,4 ich wysokości) albo zbrojonego. Stosowane bywają też układy ramowe z ewentualnymi przejściami poprzecznymi (rys. 5.101). Przyczółki zatopione w nasypie należą najczęściej do ażurowych, w których pełny korpus za stepowany jest tarczami bądź słupami pionowymi względnie w kształcie litery A. Skrzydełka są utwierdzone w belce oczepowej albo w skrajnej tarczy (rys. 5.102).
Jak wspomniano już wcześniej w mostach zintegrowanych można połączyć przęsła z wiotką podporą bezpośrednio (bez łożysk), a dzięki odpowiedniemu uziarnie-niu zasypki oraz jej zagęszczeniu zapewnić współpracę ośrodka gruntowego z ustrojem w przenoszeniu obciążeń (w tym odkształceń wywołanych zmianami temperatury i procesami reologicznymi).
(…)
… podano przykłady fundamentów, w których dzięki: odpowiedniemu ukształtowaniu spodu, układowi pali lub kotew gruntowych albo konstrukcji ramowej zapewnia się przeniesienie oddziaływań na podłoże gruntowe.
…
